Inhaltszusammenfassung für AEG LAVATHERM 59880

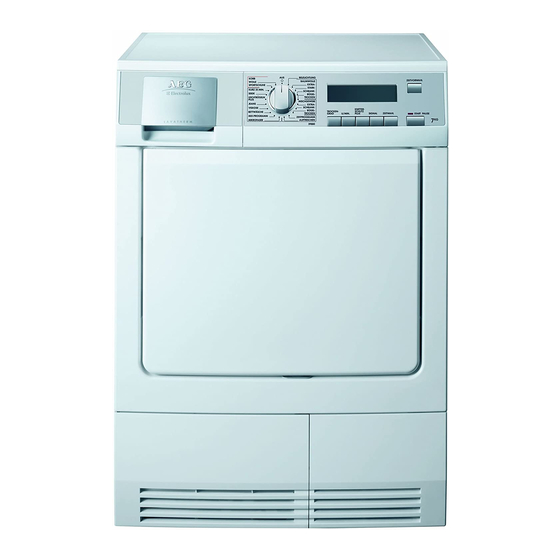

- Seite 1 LAVATHERM 59880 Benutzerinformation Wäschetrockner...
-
Seite 2: Inhaltsverzeichnis
Inhalt Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben. Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. -
Seite 3: Gebrauchsanweisung
Wichtige Sicherheitshinweise GEBRAUCHSANWEISUNG WICHTIGE SICHERHEITSHINWEISE Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der In- stallation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung ein- schließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. -
Seite 4: Aufstellen
Wichtige Sicherheitshinweise • Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäschetrockner. • Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zu- sätzlicher Spülgang durchgeführt werden. •... -
Seite 5: Sicherheit Von Kindern
Umweltschutz wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gegeben wird. • Ziehen Sie stets am Netzstecker, nicht am Kabel, um den Stecker aus der Steckdose zu ziehen. • Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Geräteinnere frei liegt. -
Seite 6: Montage
Montage WARNUNG! Vor der Entsorgung von Altgeräten: • Ziehen Sie den Netzstecker aus der Steckdose. • Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem Stecker. • Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten. -
Seite 7: Entfernen Der Transportsicherungen
Montage • Die vom Wäschetrockner austretende Heißluft kann Temperaturen bis zu 60° C erreichen. Das Gerät muss daher auf hochtemperaturbeständigen Böden aufgestellt werden. • Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5° C und +35° C liegen. Andernfalls wird die Funktion des Gerätes beeinträchtigt. •... - Seite 8 Montage 1. Ziehen Sie das mittlere Schutzelement aus Polystyrol herunter. Lösen Sie die Polystyrolteile 3 und 4. 2. Heben Sie den Trocknereinsatz leicht an und nehmen Sie ihn vorsichtig aus der Trommel. 3. Ziehen Sie das rechte Styroporteil heraus.
-
Seite 9: Elektrischer Anschluss
Montage 4. Ziehen Sie das linke Styroporteil heraus. Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typen- schild zu entnehmen. Das Typenschild ist neben der Einfüllöffnung angebracht (siehe Kapi- tel "Gerätebeschreibung"). Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Steck- dose erfolgen. -
Seite 10: Sonderzubehör
Montage Die Abdeckplatten D von der Geräte- frontseite abschrauben, um 180° drehen und auf der gegenüberliegenden Seite anschrauben. Das Türschloss E abschrauben, etwas nach unten drücken und von der Gerä- tefrontseite abnehmen. Den Rastknopf F nach innen hinein drücken, die Abdeckung etwas nach unten drücken und aus der Gerätefrontseite herausnehmen. -
Seite 11: Gerätebeschreibung
Gerätebeschreibung GERÄTEBESCHREIBUNG Bedienfeld Kondensatbehälter Beleuchtung Feinflusensieb Grobflusensieb Trocknereinsatz Flusensieb Typenschild Einfülltür (Türanschlag wechselbar) Wärmetauschertür, Flusenfilter, Wärmetauscher Taste zum Öffnen der Sockeltür Lüftungsschlitze Schraubfüße... -
Seite 12: Bedienblende
Bedienblende BEDIENBLENDE Bedienblende Programmwahlschalter und Ein-/Ausschalter Funktionstasten Taste START PAUSE Taste ZEITVORWAHL Betriebsanzeige Anzeige Display Restzeit / Fehlermeldung Programmstand Optionen Warnhinweise Auswahl Schleuderdrehzahl Auswahl Trockenheitsgrad Beschreibung der Display-Anzeigen... -
Seite 13: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme Beschreibung der Display-Anzeigen TROCKENGRAD Stan- minimal TROCKEN- maximal TROCKEN- mittel TROCKENGRAD dard GRAD GRAD U/MIN. Bereich (in U/MIN. Standard minimal U/MIN. Schritten zu 200 U/ maximal U/MIN. Min) Bügeltrocken (Trocken- Leicht trocken (Tro- Schranktrocken (Tro- Sehr trocken (Trocken- phasenanzeige) ckenphasenanzeige) ckenphasenanzeige) - Seite 14 Programme Pfle- Bela- Verfügbare dung Programme Eigenschaften Funktionen sym- EXTRATRO- Zum Trocknen von dicken oder mehrlagigen Texti- alle außer 7 kg CKEN lien wie z. B. Frotteehandtüchern, Bademänteln. ZEITWAHL STARKTRO- Zum Trocknen von dicken Textilien wie z. B. Frot- alle außer 7 kg CKEN teehandtüchern, Handtüchern, Baumwolltextilien.
-
Seite 15: Gebrauch Des Gerätes
Gebrauch des Gerätes Pfle- Bela- Verfügbare dung Programme Eigenschaften Funktionen sym- Für dünne bügelfreie Textilien aus Viskose und Po- alle außer VISKOSE 1 kg lyester. ZEITWAHL Zum Trocknen von Freizeitkleidung wie Jeans, Sweatshirts usw. mit unterschiedlicher Material- alle außer JEANS 7 kg stärke (z.B. -
Seite 16: Wäschegewichte
Gebrauch des Gerätes Kann im Trockner mit normaler Temperatur getrocknet werden Kann im Trockner mit niedriger Temperatur getrocknet werden Kann nicht im Wäschetrockner getrocknet werden Trocknen Sie keine Textilien in dem Gerät, die den Angaben auf dem Pflegekennzeichen zu- folge nicht trocknergeeignet sind. In diesem Gerät können alle Wäschestücke getrocknet werden, die entsprechend den Pfle- gekennzeichen trocknergeeignet sind. -
Seite 17: Einschalten Des Gerätes / Der Trommelbeleuchtung
Gebrauch des Gerätes Wäscheart Gewicht Herrenunterwäsche 100 g Einschalten des Gerätes / der Trommelbeleuchtung Drehen Sie den Programmwahlschalter auf ein beliebiges Programm oder auf BELEUCH- TUNG . Das Gerät ist jetzt eingeschaltet. Die Trommelbeleuchtung wird beim Öffnen der Tür eingeschaltet. Wäsche einfüllen VORSICHT! Achten Sie darauf, dass die Wäsche nicht zwischen Tür und Gummidichtung eingeklemmt... -
Seite 18: U/Min
Gebrauch des Gerätes U/MIN Verkürzen Sie den Trockengang entsprechend der Schleuderdrehzahl, mit der die Wäsche zuvor in der Waschmaschine geschleudert wurde. Je höher die Schleuderdrehzahl war, des- to kürzer die Trockendauer. Verfügbare Schleuderdrehzahlen (U/min): von Schritten zu 200 U/min) Mit dieser Option sparen Sie Zeit und Energie. SIGNAL Akustische Bestätigung für: –... -
Seite 19: Starten Des Programms
Gebrauch des Gerätes Das Vorhängeschloss-Symbol im Display zeigt an, dass die Kindersicherung eingeschaltet ist. Die Kindersicherung wird nach Programmende nicht automatisch aufgehoben. Wenn Sie ein neues Programm starten möchten, müssen Sie zuvor die Kindersicherung deaktivieren. Starten des Programms Drücken Sie die Taste START PAUSE (6). Das Programm läuft an. Der Programmablauf wird auf dem LCD-Display durch entsprechende Symbole angezeigt, und zwar von links nach rechts, vom Symbol Bügeltrocken bis zum Symbol Knitterschutz... -
Seite 20: Trocknereinsatz
Trocknereinsatz - Reinigen Sie Mikrofein- und Feinfilter. - Leeren Sie den Kondensatbehälter. Siehe Kapitel "Reinigung und Pflege". 5. Schließen Sie die Tür. TROCKNEREINSATZ Spezialeinsatz zum behutsamen Trocknen von waschbaren Wollsachen und Sportschuhen. Neuartige Methode zum Trocknen nasser Wollsachen – die Wäschestücke werden nicht be- wegt und sind dadurch vor dem Verfilzen geschützt. -
Seite 21: Tipps Zum Trocknen
Reinigung und Pflege Tipps zum Trocknen • Die besten Trockenergebnisse erzielen Sie, wenn Sie die wollenen Wäschestücke lose auf dem Trocknereinsatz ausbreiten und auf- rollen. • Drücken oder falten Sie die Wollsachen nicht. • Öffnen Sie den Halter und legen Sie die Schuhe darauf. - Seite 22 Reinigung und Pflege Öffnen Sie die Einfülltür. Streichen Sie mit der feuchten Hand über den Mikrofeinfilter, der sich auf dem unteren Rand der Einfüllöffnung befindet. Nach einer gewissen Zeit bildet sich ein weißlicher Belag auf den Filtern, der durch Waschmittelrückstände in der Wäsche verursacht wird.
-
Seite 23: Reinigen Der Türdichtung
Reinigung und Pflege Dazu fassen Sie das Filtersieb oben an und ziehen es nach vorn, bis es sich aus den beiden Halterungen löst. Entfernen Sie die Flusen von dem ge- samten Filterbereich. Benutzen Sie dazu am besten einen Staubsauger. Drücken Sie beide Zapfen des Filtersie- bes in die Halterungen an der Einfülltür, bis sie einrasten. -
Seite 24: Reinigen Der Wärmetauscherfilter
Reinigung und Pflege 2. Gießen Sie das Kondenswasser in eine Wanne oder einen ähnlichen Behälter. 3. Schieben Sie das Ablaufrohr nach unten und setzen Sie den Behälter wieder ein. Falls das Programm wegen des vollen Be- hälters abgebrochen wurde: Drücken Sie die Taste START PAUSE , um das Trocken- programm fortzusetzen. - Seite 25 Reinigung und Pflege 4. Reinigen des Flusenfilters: Entfernen Sie das Sieb aus dem Siebgehäuse, indem Sie auf die Druckpunkte auf den Seiten drü- cken und den Siebrahmen nach oben aus dem Gehäuse herausziehen. Entfernen Sie die Flusen mit angefeuchteter Hand vom Flusensieb.
-
Seite 26: Trommel Reinigen
Was tun, wenn... 7. Entfernen Sie bei Bedarf (etwa alle 6 Mo- nate) mit dem mitgelieferten Schwamm die Flusen vom Wärmetauscher. Tragen Sie dabei Gummihandschuhe. Tipp: Die Flusen lassen sich einfacher entfer- nen, wenn Sie den Wärmetauscher zuvor an- feuchten (z.B. mit einem Wäschebefeuchter) oder mit einem Staubsauger. -
Seite 27: Austausch Der Lampe Der Trommelbeleuchtung
Was tun, wenn... Legen Sie das Lüftungsgitter am Gerä- Das Lüftungsgitter ist bedeckt. teboden frei. Es befinden sich Rückstände in der Reinigen Sie die Innenfläche der Trom- Trommel. mel. Stellen Sie die geeignete Wasserhärte Hohe Wasserhärte. Die Einfülltür Setzen Sie das Feinsieb und/oder Grob- Die Siebe wurden nicht eingesetzt. -
Seite 28: Geräteeinstellungen
Geräteeinstellungen Die Trommelbeleuchtung schaltet sich bei geöffneter Tür automatisch nach 4 Minuten ab. WARNUNG! Keine Standardglühlampen verwenden! Diese entwickeln zu viel Hitze und können das Ge- rät beschädigen! Ziehen Sie den Netzstecker, bevor Sie die Lampe ersetzen; bei Festanschluss: die Sicherung ganz herausdrehen oder ausschalten. -
Seite 29: Technische Daten
Technische Daten Einstellung Vorgehen Kondensatbehälter 1. Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm. 2. Halten Sie gleichzeitig die Tasten U/MIN und ZEITWAHL etwa 5 Se- leeren - Warnung kunden lang gedrückt. ausschalten. Die aktuelle Einstellung wird auf dem Display angezeigt: –... -
Seite 30: Kundendienst
Kundendienst KUNDENDIENST Prüfen Sie bei einer technischen Störung zunächst, ob Sie anhand der Bedienungsanleitung den Fehler selbst beheben können – siehe Kapitel Was tun, wenn … Können Sie die Störung nicht selbst beheben, wenden Sie sich an den Kundendienst oder an Ihren Fachhändler. - Seite 32 www.aeg-electrolux.com/shop...
