Inhaltszusammenfassung für Fujitsu L21T-1

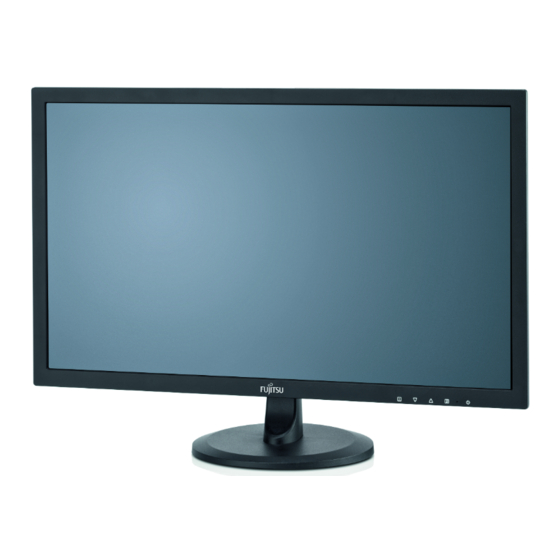

- Seite 1 Betriebsanleitung Bildschirm FUJITSU Display L21T-1...
- Seite 2 Treiber-Updates finden Sie unter: http://support.ts.fujitsu.com/download Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: ● unsere Hotline / unseren Service Desk (siehe Service-Desk-Liste oder im Internet: http://support.ts.fujitsu.com/contact/servicedesk) ● Ihren zuständigen Vertriebspartner ● Ihre Verkaufsstelle Viel Freude beim Arbeiten mit Ihrem neuen Fujitsu-System!
- Seite 4 Herausgegeben von / Kontaktadresse in der EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Deutschland http://www.fujitsu.com/fts/ Copyright © Fujitsu Technology Solutions GmbH 2015. Alle Rechte vorbehalten. Ausgabedatum 07/2015 Bestell-Nr.: A26361-K1575-Z320-1-19A26361-K1575-Z320-1-19, Ausgabe 1...
-
Seite 5: Inhaltsverzeichnis
FUJITSU Display L21T-1 Betriebsanleitung Erstinbetriebnahme Installationskurzanleitung Installation des LCD-Bildschirms Vorderseite des Produkts Rückseite des Produkts OSD-Menü (On-Screen-Display) verwenden Unterstützte Timing-Modi... - Seite 6 Ankündigung vorbehalten. Fujitsu weist jegliche Verantwortung bezüglich technischer oder redaktioneller Fehler bzw. Auslassungen von sich. Warenzeichen Fujitsu und das Fujitsu-Logo sind eingetragene Warenzeichen von Fujitsu Limited oder seiner Tochtergesellschaften in den Vereinigten Staaten und anderen Ländern. Microsoft und Windows sind Warenzeichen oder eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
- Seite 7 Automatische Anpassung......................10 Helligkeit und Kontrast einstellen ....................10 Eingang einstellen ........................10 Audiofunktionen einstellen ......................10 Farbe einstellen .......................... 11 Informationen anzeigen......................11 Bild einrichten..........................11 OSD-Einstellungen vornehmen....................12 Werkseinstellungen anpassen ....................12 Unterstützte Timing-Modi ........................ 13 Warnung ............................. 13 Fujitsu...
-
Seite 8: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Wir gratulieren Ihnen zum Kauf dieses Bildschirms. Der Bildschirm wird mit folgendem Zubehör ausgeliefert: • Netzleitung • Audioleitung • DVI-Leitung (24-polig) • Flyer „Quick Start Guide“ • Handbuch „Sicherheit“ Fujitsu... -
Seite 9: Installationskurzanleitung
Schließen Sie den Kopfhörer (separat erhältlich) an den Kopfhörerausgang des Bildschirms an. ► Schließen Sie die Audioleitung an den Audioausgang Ihres Computers und an den Audioeingang des Bildschirms an. ► Schalten Sie den Computer ein. ► Schalten Sie den Bildschirm ein. Fujitsu... - Seite 10 Stellen Sie den Timing-Modus ein (Auflösung und Bildwiederholfrequenz): Windows-Benutzer Beispiel: 1920 x 1080 bei 60 Hz Auflösung – Klicken Sie mit der rechten Maustaste auf den Windows-Desktop und wählen Sie Bildschirmauflösung. – Stellen Sie die Auflösung ein. Bildwiederholfrequenz (Vertikalfrequenz) – Anleitung siehe Benutzerhandbuch der Grafikkarte. Fujitsu...
-
Seite 11: Installation Des Lcd-Bildschirms
Legen Sie ein weiches Tuch auf den Tisch, um ein Verkratzen des Bildschirms zu verhindern. ► Legen Sie den Bildschirm mit dem LED-Display nach unten auf einem Tisch ab. ► Setzen Sie Standfuß und Bodenplatte wie gezeigt in den Bildschirm ein. ► Stellen Sie den LED LCD-Bildschirm auf der Bodenplatte ab. Fujitsu... -
Seite 12: Bodenplatte Und Standfuß Demontieren
Legen Sie den Bildschirm mit nach unten weisendem LED-Display auf einem Tisch ab. ► Drücken Sie auf die Entriegelung und ziehen Sie den Standfuß aus dem Bildschirm. ► Drücken Sie die Laschen zusammen und ziehen Sie die Bodenplatte vom Standfuß ab. Fujitsu... -
Seite 13: Vorderseite Des Produkts
Vorderseite des Produkts Vorderseite des Produkts 1 2 3 4 OSD-Menü EIN/AUS Bestätigen / Auswählen Bildlauf nach unten / Verringern Betriebsschalter Bildlauf nach oben / Erhöhen LED-Anzeige Fujitsu... -
Seite 14: Rückseite Des Produkts
Rückseite des Produkts Rückseite des Produkts Netzanschluss DVI-Eingang (DVI 24-polig) Kopfhöreranschluss VGA-Eingang (D-Sub 15-polig) Audioeingang Fujitsu... -
Seite 15: Osd-Menü (On-Screen-Display) Verwenden
Wenn das OSD-Menü nicht aktiviert ist: Zum Aufrufen des Menüs Helligkeit/Kontrast ▲ Zur Auswahl der gewünschten Option bei aufgerufenem OSD-Menü Wenn das OSD-Menü nicht aktiviert ist: Zum Aufrufen des Bildmodus 1+▼ Power-Sperre (wenn das OSD-Menü nicht aktiviert ist) 1+▲ OSD-Sperre (wenn das OSD-Menü nicht aktiviert ist) Hauptmenü Fujitsu... -
Seite 16: Verknüpfungsfunktionen Über Die Taste(N)
Helligkeitseinstellung und ACR sind deaktiviert, wenn ECO aktiviert ist. Eingang einstellen Ist Input Select ausgewählt, muss das Eingangssignal auf VGA oder DVI eingestellt werden. Audiofunktionen einstellen Zum Einstellen der Audio-Funktionen Volume Zum Einstellen der Lautsprecherlautstärke Mute Zur Aktivierung oder Deaktivierung der Stummschaltung Fujitsu... -
Seite 17: Farbe Einstellen
▼: Breite des Bildes wird verringert. Phase Zur Einstellung der Verzögerungszeit von Daten und Takt Drücken Sie ▲ oder ▼, um die Einstellung wie gewünscht vorzunehmen. Zur Einstellung der Schärfe einer nicht Full-HD-Auflösung Sharpness (1920 x 1080) über die Taste ▲ oder ▼. Fujitsu... -
Seite 18: Osd-Einstellungen Vornehmen
Zum automatischen Abschalten des On-Screen-Displays (OSD) nach Ablauf einer voreingestellten Zeitspanne OSD Background Zur Aktivierung oder Deaktivierung des OSD-Hintergrunds Werkseinstellungen anpassen Zur Wiederherstellung der Werkseinstellungen für die Video- oder Audiosteuerung. Drücken Sie die Taste 2, um die Menüoption Speicher- Wiederherstellung zu wählen. Fujitsu... -
Seite 19: Unterstützte Timing-Modi
Wert ein, der obige Maximalwerte überschreitet. Andernfalls kann Ihr Bildschirm permanent beschädigt werden. Warnung Dieser Monitor weist vorn einen glänzenden Rahmen auf. Bitte beachten Sie beim Aufstellen des Bildschirms, dass der vordere Rahmen störende Reflexionen des Umgebungslichts und anderer glänzender Oberflächen erzeugen kann. Fujitsu...
