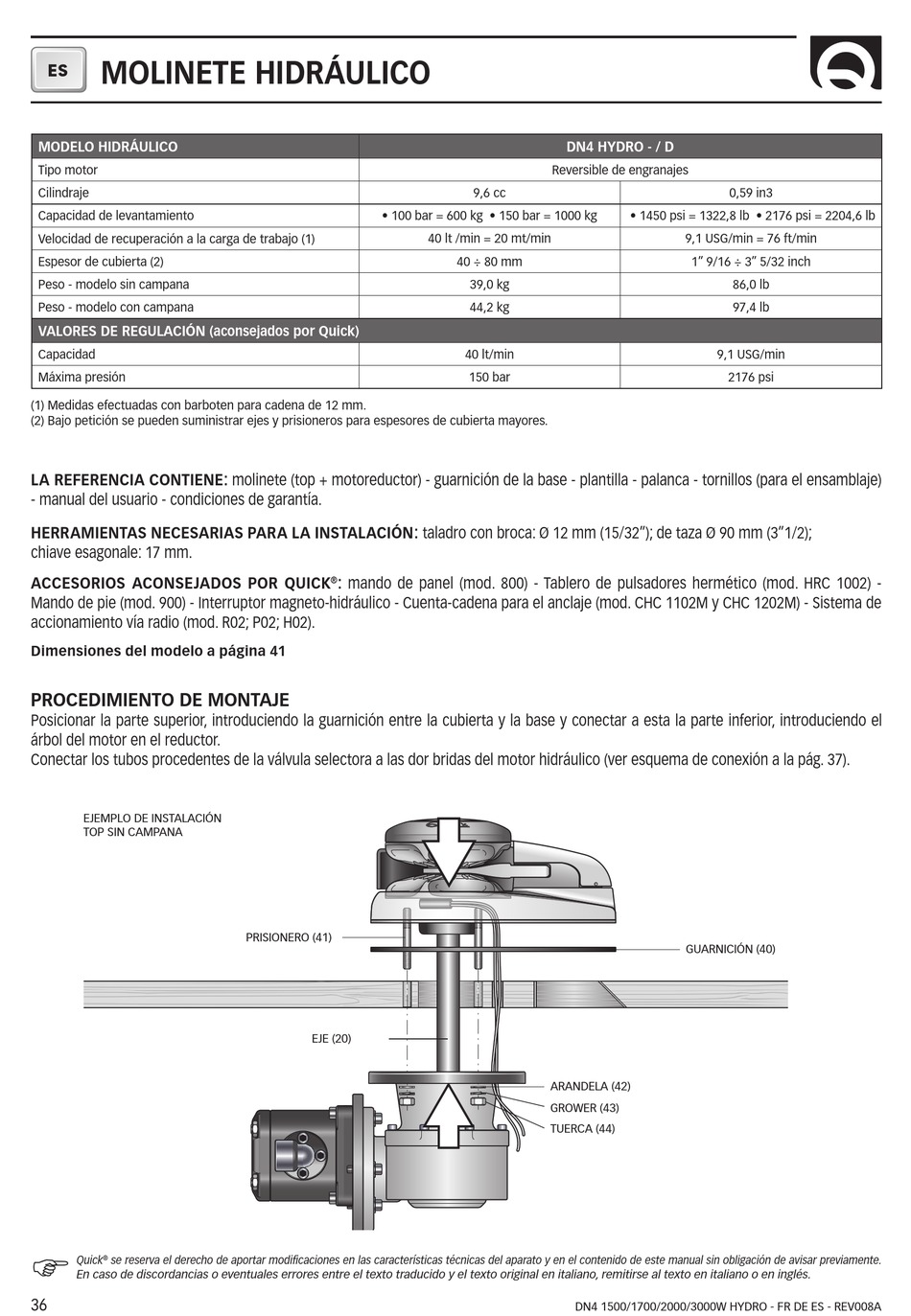

MOLINETE HIDRÁULICO
ES
MODELO HIDRÁULICO
Tipo motor
Cilindraje
Capacidad de levantamiento
Velocidad de recuperación a la carga de trabajo (1)
Espesor de cubierta (2)
Peso - modelo sin campana
Peso - modelo con campana
VALORES DE REGULACIÓN (aconsejados por Quick)
Capacidad
Máxima presión
(1) Medidas efectuadas con barboten para cadena de 12 mm.
(2) Bajo petición se pueden suministrar ejes y prisioneros para espesores de cubierta mayores.
LA REFERENCIA CONTIENE: molinete (top + motoreductor) - guarnición de la base - plantilla - palanca - tornillos (para el ensamblaje)
- manual del usuario - condiciones de garantía.
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN: taladro con broca: Ø 12 mm (15/32"); de taza Ø 90 mm (3"1/2);
chiave esagonale: 17 mm.
ACCESORIOS ACONSEJADOS POR QUICK
Mando de pie (mod. 900) - Interruptor magneto-hidráulico - Cuenta-cadena para el anclaje (mod. CHC 1102M y CHC 1202M) - Sistema de
accionamiento vía radio (mod. R02; P02; H02).
Dimensiones del modelo a página 41
PROCEDIMIENTO DE MONTAJE
Posicionar la parte superior, introduciendo la guarnición entre la cubierta y la base y conectar a esta la parte inferior, introduciendo el
árbol del motor en el reductor.
Conectar los tubos procedentes de la válvula selectora a las dor bridas del motor hidráulico (ver esquema de conexión a la pág. 37).
EJEMPLO DE INSTALACIÓN
TOP SIN CAMPANA
F
Quick ® se reserva el derecho de aportar modificaciones en las características técnicas del aparato y en el contenido de este manual sin obligación de avisar previamente.
En caso de discordancias o eventuales errores entre el texto traducido y el texto original en italiano, remitirse al texto en italiano o en inglés.
36
• 100 bar = 600 kg • 150 bar = 1000 kg
: mando de panel (mod. 800) - Tablero de pulsadores hermético (mod. HRC 1002) -
®
PRISIONERO (41)
EJE (20)
DN4 HYDRO - / D
Reversible de engranajes
9,6 cc
40 lt /min = 20 mt/min
40 ÷ 80 mm
39,0 kg
44,2 kg
40 lt/min
150 bar
ARANDELA (42)
GROWER (43)
TUERCA (44)
DN4 1500/1700/2000/3000W HYDRO - FR DE ES - REV008A
0,59 in3
• 1450 psi = 1322,8 lb • 2176 psi = 2204,6 lb
9,1 USG/min = 76 ft/min
1" 9/16 ÷ 3" 5/32 inch
86,0 lb
97,4 lb
9,1 USG/min
2176 psi
GUARNICIÓN (40)
