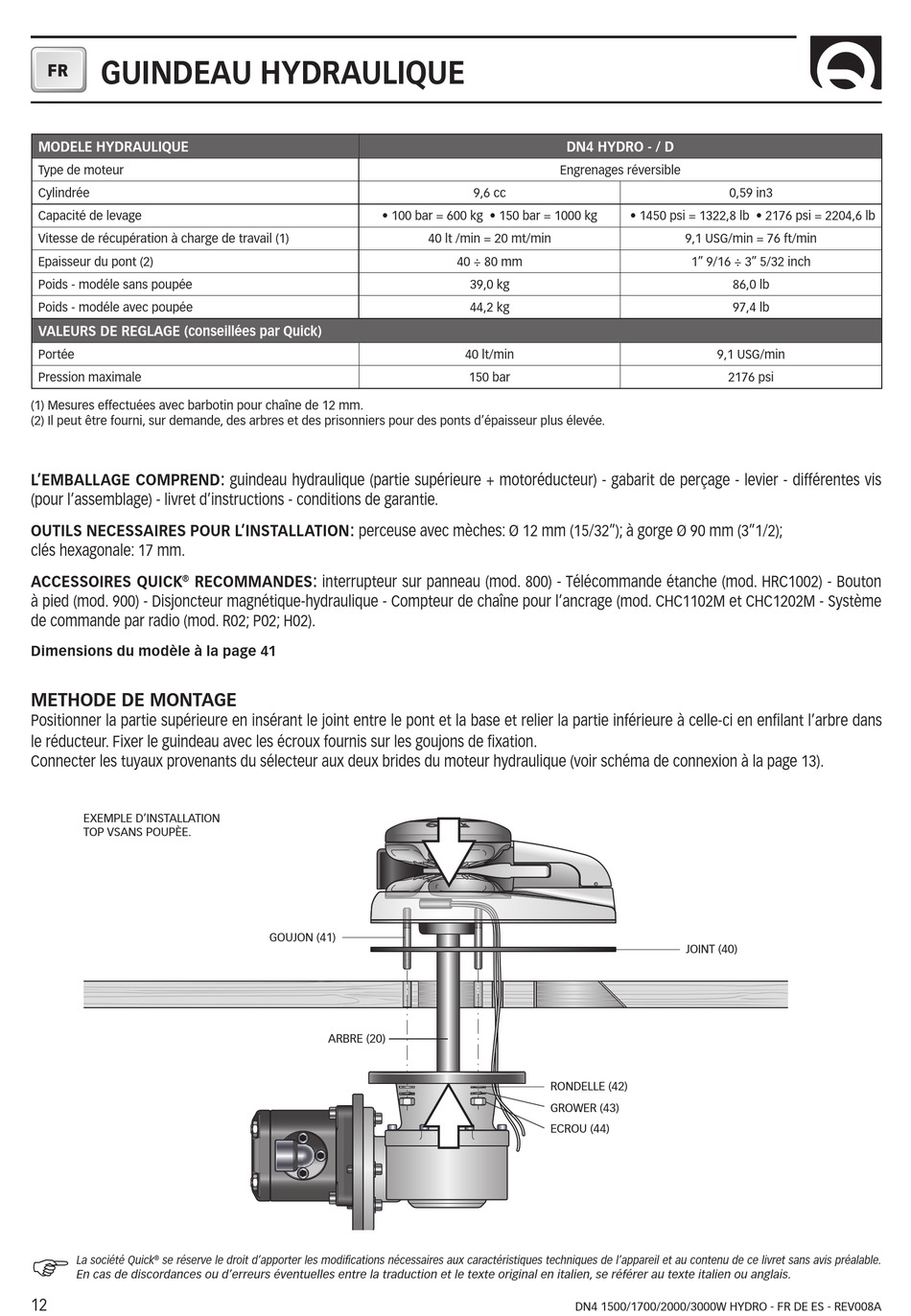

GUINDEAU HYDRAULIQUE
FR
MODELE HYDRAULIQUE
Type de moteur
Cylindrée
Capacité de levage
Vitesse de récupération à charge de travail (1)
Epaisseur du pont (2)
Poids - modéle sans poupée
Poids - modéle avec poupée
VALEURS DE REGLAGE (conseillées par Quick)
Portée
Pression maximale
(1) Mesures effectuées avec barbotin pour chaîne de 12 mm.
(2) Il peut être fourni, sur demande, des arbres et des prisonniers pour des ponts d'épaisseur plus élevée.
L'EMBALLAGE COMPREND: guindeau hydraulique (partie supérieure + motoréducteur) - gabarit de perçage - levier - différentes vis
(pour l'assemblage) - livret d'instructions - conditions de garantie.
OUTILS NECESSAIRES POUR L'INSTALLATION: perceuse avec mèches: Ø 12 mm (15/32"); à gorge Ø 90 mm (3"1/2);
clés hexagonale: 17 mm.
ACCESSOIRES QUICK
RECOMMANDES: interrupteur sur panneau (mod. 800) - Télécommande étanche (mod. HRC1002) - Bouton
®
à pied (mod. 900) - Disjoncteur magnétique-hydraulique - Compteur de chaîne pour l'ancrage (mod. CHC1102M et CHC1202M - Système
de commande par radio (mod. R02; P02; H02).
Dimensions du modèle à la page 41
METHODE DE MONTAGE
Positionner la partie supérieure en insérant le joint entre le pont et la base et relier la partie inférieure à celle-ci en enfilant l'arbre dans
le réducteur. Fixer le guindeau avec les écroux fournis sur les goujons de fixation.
Connecter les tuyaux provenants du sélecteur aux deux brides du moteur hydraulique (voir schéma de connexion à la page 13).
EXEMPLE D'INSTALLATION
TOP VSANS POUPÈE.
F
La société Quick
®
se réserve le droit d'apporter les modifications nécessaires aux caractéristiques techniques de l'appareil et au contenu de ce livret sans avis préalable.
En cas de discordances ou d'erreurs éventuelles entre la traduction et le texte original en italien, se référer au texte italien ou anglais.
12
• 100 bar = 600 kg • 150 bar = 1000 kg
40 lt /min = 20 mt/min
GOUJON (41)
ARBRE (20)
DN4 HYDRO - / D
Engrenages réversible
9,6 cc
• 1450 psi = 1322,8 lb • 2176 psi = 2204,6 lb
40 ÷ 80 mm
39,0 kg
44,2 kg
40 lt/min
150 bar
RONDELLE (42)
GROWER (43)
ECROU (44)
DN4 1500/1700/2000/3000W HYDRO - FR DE ES - REV008A
0,59 in3
9,1 USG/min = 76 ft/min
1" 9/16 ÷ 3" 5/32 inch
86,0 lb
97,4 lb
9,1 USG/min
2176 psi
JOINT (40)
