N. DENOMINATION
1 LEVIER PLIÉ DU GUINDEAU
2 DOUILLE EMBRAYAGE "DN" CHROMÉE
3 O-RING
4 COUVERCLE DU BARBOTIN
5 VIS
6 POUPÉE
7 DOUILLE EMBRAYAGE "DN" CHROMÉE
8 CÔNE DE L'EMBRAYAGE SUPÉRIEUR
9A BARBOTIN 1500W 10MM - 3/8"
9B BARBOTIN 1500W 12/13MM
10 CÔNE DE L'EMBRAYAGE INFÉRIEUR
11 VIS
DISPOSITIF DE DÉTACHEMENT
12
DE CHAÎNE CHROMÉE
13 RONDELLE DE RENFORT
14 JOINT ÉTANCHE À L'HUILE
15 CIRCLIP
16 CIRCLIP
17 ROULEMENT
18 JOINT ÉTANCHE À L'HUILE
19 ARBRE COURT 1500W
20 ARBRE COURT 1700/2000W
21 ARBRE LONG 1500W
22 ARBRE LONG 1700/2000W
23 CLAVETTE
24 COUVERCLE GUIDAGE CHAÎNE "DN"
25 VIS
26 SUPPORT GUIDAGE CHAÎNE "DN"
27 FICHE

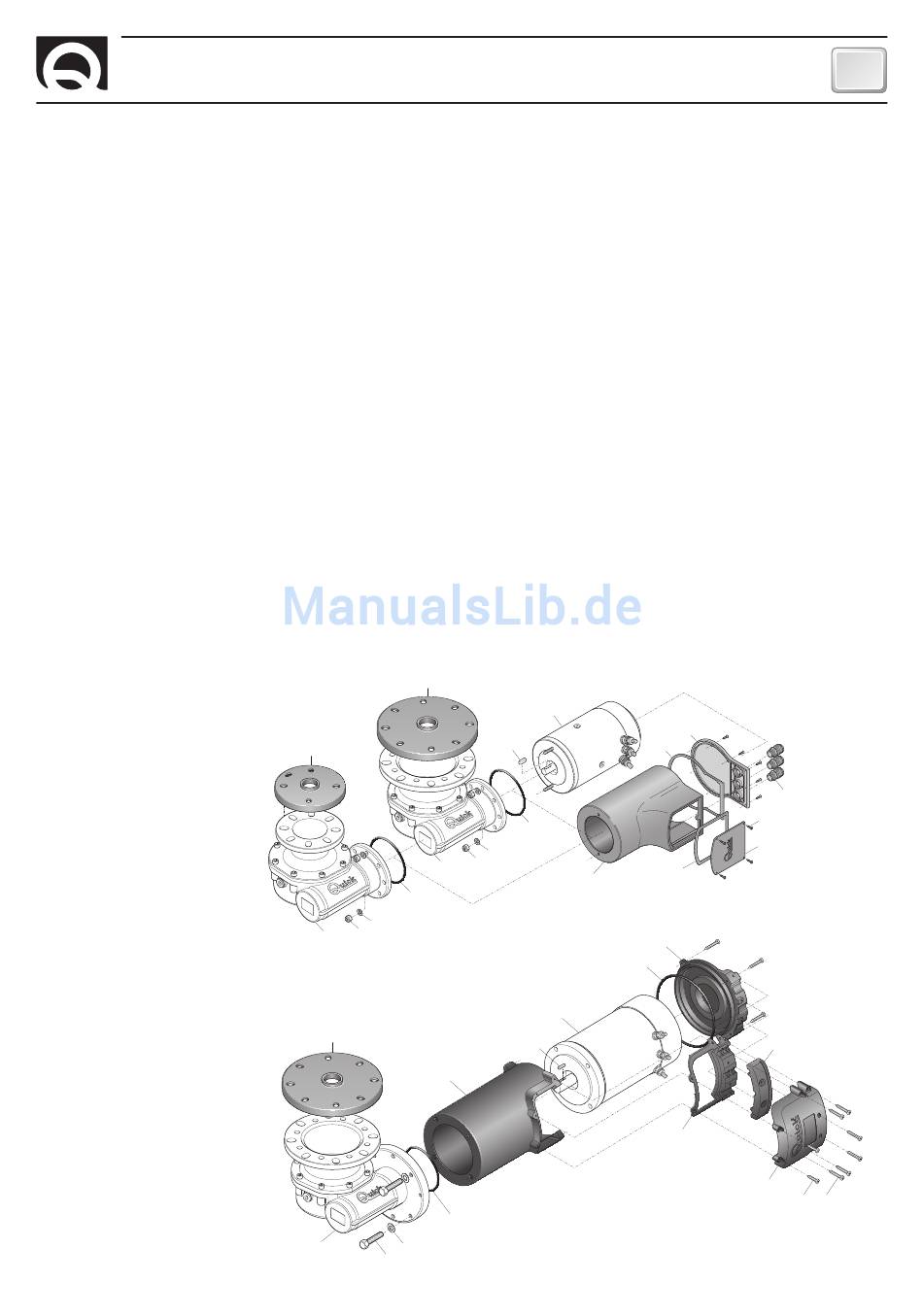

MOTORÉDUCTEUR 1500 - 1700W
MOTORÉDUCTEUR 2000W
DN4 1500/1700/2000/3000W HYDRO - FR DE ES - REV008A
28 PIVOT LEVIER DE PRESSION
29 LEVIER DE PRESSION
30 RESSORT D'ARRÉT DU BARBOTIN
31 LEVIER D'ARRÉT DU BARBOTIN
LEVIER DE VERROUILLAGE DU
32
BARBOTIN
SÉCURITÉ COMMANDE LEVIER
33
VERROUILLAGE
34 CHEVILLE D'ARRÉT DU BARBOTIN
35 VIS
36 COUVERTURE BASE DN INOX
37 RESSORT LEVIER DE PRESSION
38 CAPTEUR DE LA CHAÎNE REED
39 BASE GUINDEAU DN
40 JOINT / GABARIT DYLAN
41A GOUJON
41B GOUJON
42A RONDELLE 1500W
42B RONDELLE 1700/2000W
43A GROWER 1500W
43B GROWER 1700/2000W
44A ÉCROU 1500W
44B ÉCROU 1700/2000W
INSERT POUR RÉCUPÉRATION
45
MANUELLE
46 RÉDUCTEUR 1500W - SÉRIE QUICK
47 RONDELLE
48 ÉCROUS À BLOCAGE
49 O-RING - RÉDUCTEUR 1500/1700W
50 RÉDUCTEUR 1700W - SÉRIE QUICK
74
73
48
50
49
47
48
46
74
63
62
60
47
61
ENTRETIEN
51
52A
52B
52C
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
52
51
57
49
47
53
67
66
65
64
CLAVETTE
MOTEUR 1500W 12V
MOTEUR 1700W 12V
MOTEUR 1700W 24V
CARTER D'ETANCHÉITÉ 1500/1700W
PRESSE-ÉTOUPE 1000W
PROTECTION BORNIER 1000W
VIS
JOINT D'EMBASE 1000W
COUVERCLE FOND 1000W
PASSE-CABLE
RÉDUCTEUR 2000W - SÉRIE QUICK
VIS
O-RING - RÉDUCTEUR 2000W
CARTER D'ETANCHÉITÉ 2000/2300W
CLAVETTE
MOTEUR 2000W 24V
O-RING COUVERCLE FOND
COUVERCLE FOND
JOINT BORNIER INFÉRIEUR
JOINT BORNIER SUPÉRIEUR
COUVERCLE BORNIER SUPÉRIEUR
VIS AUTOFILETANTE
VIS AUTOFILETANTE
JOINT BRIDE RÉDUCTEUR TOP TG60
JOINT BRIDE RÉDUCTEUR TOP TG70
O-RING - DUILLE
RESSORT
CHEVILLE COUVERCLE GUIDE-CHAÎNE
58
59
56
55
54
69
68
70
71 72
