N°. DENOMINACIÓN
1 PALANCA LEVAR-ANCLA DOBLADA
2 BRÚJULA FRICCIÓN "DN" CROMADA
3 O-RING
4 TAPA BARBOTEN
5 TORNILLO
6 CAMPANA
7 BRÚJULA FRICCIÓN "DN" CROMADO
8 CONO FIRICCIÓN SUPERIOR
9A BARBOTEN 1500W 10MM - 3/8"
9B BARBOTEN 1500W 12/13MM
10 CONO FIRICCIÓN INFERIOR
11 TORNILLO
12 SEPARA-CADENA
13 ARANDELA DE REFUERZO
14 SELLO DE ACEITE
15 SEEGER
16 SEEGER
17 COJINETE
18 SELLO DE ACEITE
19 EJE CORTO 1500W
20 EJE CORTO 1700/2000W
21 EJE LARGO 1500W
22 EJE LARGO 1700/2000W
23 CHAVETA
24 COVER GUÍA CADENA "DN" INOX
25 TORNILLO
26 SOPORTE GUÍA CADENA "DN"
27 CLAVIJA

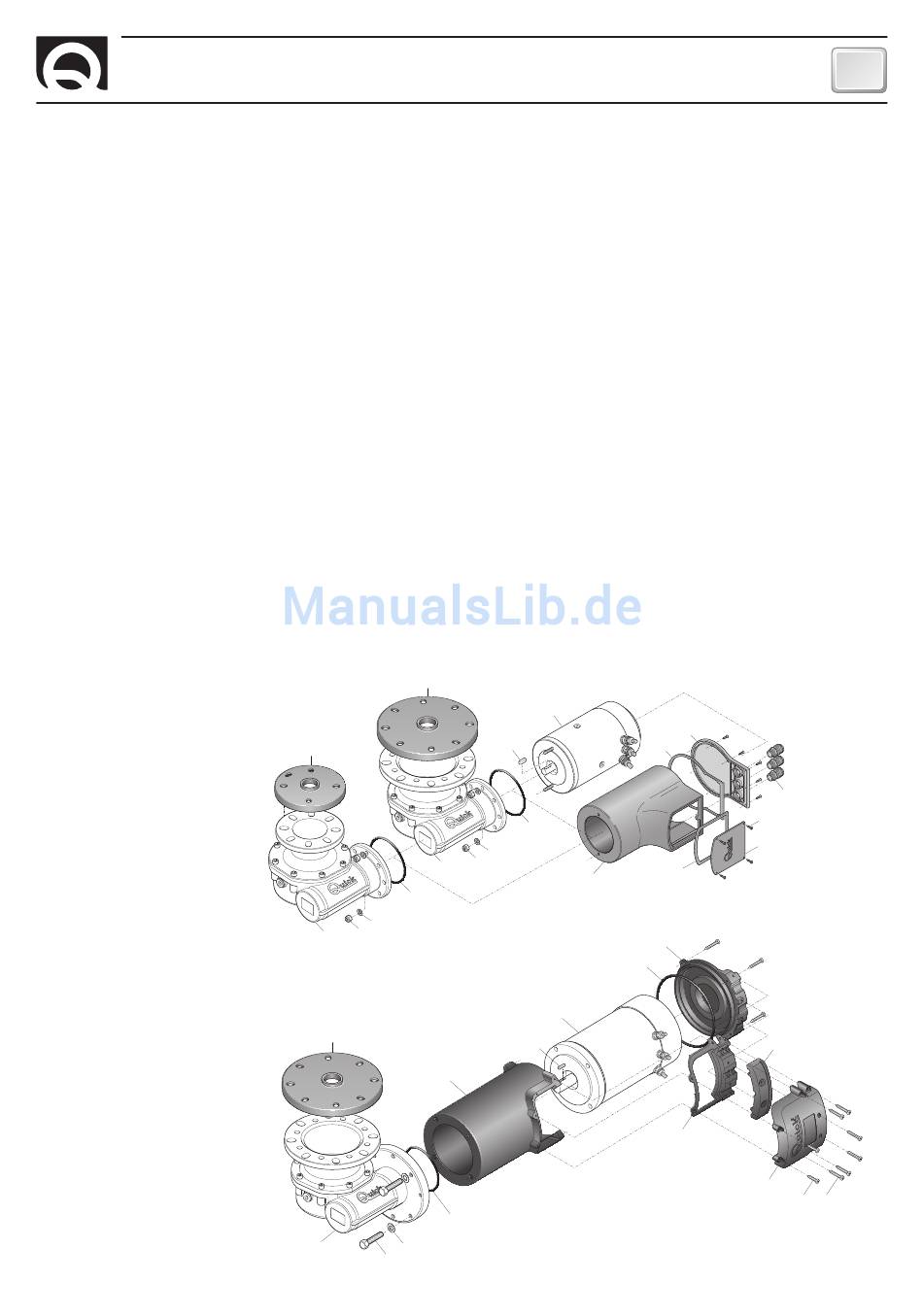

MOTOREDUCTORES
1500 - 1700W
MOTOREDUCTOR 2000W
DN4 1500/1700/2000/3000W HYDRO - FR DE ES - REV008A
28 CLAVIJA PARA PESTAÑA
29 PESTAÑA
30 MUELLE BLOQUEO BARBOTEN
31 PALANCA BLOQUEO BARBOTEN
ACCIONAMIENTO PALANCA
32
BLOQUEO BARBOTEN
33 SEGURIDAD DE MANDO PALANCA BLOQUEO
34 PERNO BLOQUEO BARBOTEN
35 TORNILLO
36 COVER BASE "DN" INOX
37 MUELLE POR PESTAÑA
38 SENSOR CUENTA-METROS REED
39 BASE MOLINETE DN
40 GUARNICIÓN/PLANTILLA DYLAN
41A PRISIONERO
41B PRISIONERO
42A ARANDELA 1500W
42B ARANDELA 1700/2000W
43A GROWER 1500W
43B GROWER 1700/2000W
44A TUERCA 1500W
44B TUERCA 1700/2000W
INSERCIÓN PARA RESTABLECIMIENTO
45
MANUAL
46 REDUCTOR 1500W - SERIE QUICK
47 ARANDELA
48 TORNILLO AUTOBLOQUEANTE
49 O-RING - REDUCTOR 1500/1700W
50 REDUCTOR 1700W - SERIE QUICK
74
73
48
50
49
47
48
46
74
63
62
60
47
61
MANTENIMIENTO
51 CHAVETA
52A MOTOR ELÉCTRICO 1500W 12V
52B MOTOR ELÉCTRICO 1700W 12V
52C MOTOR ELÉCTRICO 1700W 24V
53 CARCASA 1500/1700W
54 GUARNICIÓN CAJA DE CONEX. 1000W
55 TAPA CAJA DE CONEXIONES 1000W
56 TORNILLO
57 GUARNICIÓN TAPA POSTERIOR 1000W
58 TAPA POSTERIOR 1000W
59 PASACABLE
60 REDUCTOR 2000W - SERIE QUICK
61 TORNILLO
62 O-RING - REDUCTOR 1500/1700W
63 CARCASA MOTOR 2000/2300W
64 CHAVETA
65 MOTOR ELÉCTRICO 2000W 24V
66 O-RING TAPA POSTERIOR
67 TAPA POSTERIOR
68 GUARNICIÓN CAJA DE CONEX. INFERIOR
69 GUARNICIÓN CAJA DE CONEX. SUPERIOR
70 TAPA CAJA DE CONEXIONES SUPERIOR
71 TORNILLO AUTOROSCANTE
72 TORNILLO AUTOROSCANTE
73 GUARNICIÓN BRIDA REDUCTOR TOP TG60
74 GUARNICIÓN BRIDA REDUCTOR TOP TG70
75 O-RING - BRÚJULA
76 MUELLE
77 CLAVIJA TAPA GUÍA CADENA
52
51
57
49
47
53
67
66
65
64
58
59
56
55
54
69
68
70
71 72
