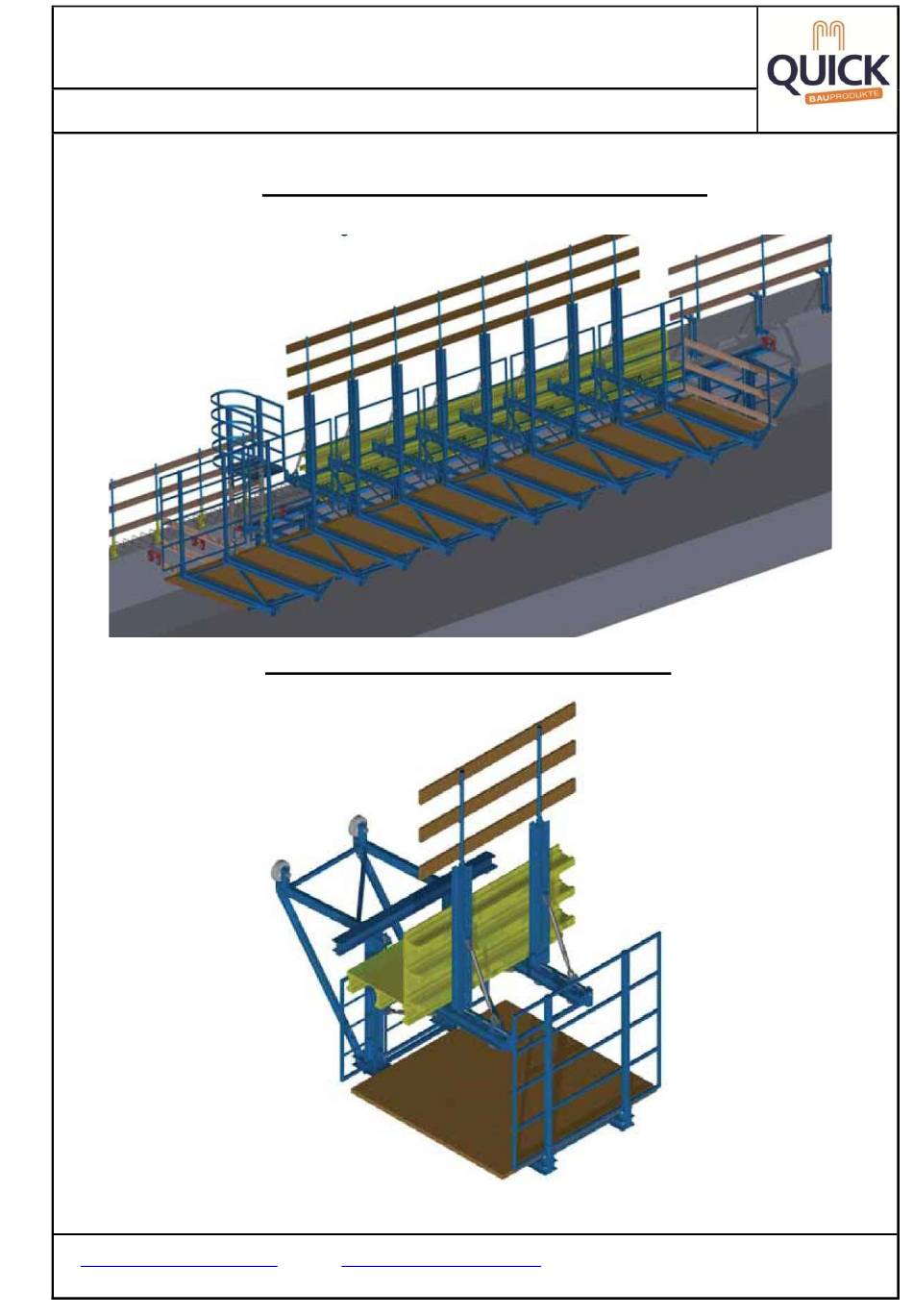

- Seite 1 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Ansicht von unten auf die Kappenbahn Express Ansicht Kappenbahn Express Element (2m) www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 1...
-
Seite 2: Inhaltsverzeichnis
Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Inhaltsverzeichnis Seite 3 Einleitung Seite 4-5 Sicherheitshinweise Seite 6 Normen, Richtlinien, Belastungen, Verankerung, Baustoffe Seite 7-8 Produktbeschreibung und Einsatzbereiche Seite 9 Verankerung Seite 10 Lieferzustand Seite 11-15 Montage der Rollenkonsolen Seite 16-26... -
Seite 3: Einleitung
Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Einleitung Die vorliegende Aufbau- und Verwendungsanleitung (AuV) ist nur für die in dieser AuV beschriebenen Gerüste gültig. Die AuV regelt den Auf- und Abbau, sowie die Verwendung des Gerüstes. Es werden allgemeine Informationen erteilt, alle eventuell möglichen Anwendungen können jedoch nicht vollständig abgehandelt werden. -
Seite 4: Sicherheitshinweise
Aufbau- und Verwendungsanleitung Stand 28.02.2020 Sicherheitshinweise 1. Die Quick Kappenbahn Express ist nur für die gewerbliche Nutzung ausgelegt. 2. Der Kunde stellt sicher, dass der Auf- und Abbau und die Nutzung, sowie die bestimmungsgemäße Verwendung des Systems jeweils unter den aktuell geltenden Gesetzen, Normen und Vorschriften erfolgt. - Seite 5 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 12. Während der Montage und Demontage kann Absturzgefahr bestehen. Die Arbeiten müssen so durchgeführt werden, dass die Absturzgefahr möglichst vermieden oder die verbleibende Gefährdung möglichst geringgehalten wird. Der Betreiber muss in eigener Verantwortung eine Gefährdungsbeurteilung für den Einzelfall erstellen und festlegen.
- Seite 6 Schalungskonstruktion ausgegangen, entsprechend ist die bauseitige Verschalung schubfest mit der Stahlkonstruktion zuverbinden. Verankerung Zug-Verankerung mit Quick Montageanker MA15 nach gültiger Zulassung DIBt-Zul. Nr. Z-21.6-2026. Die Rollenkonsolen werden unter der Brücke mit Birkensperrholz (Siebdruckplatte) montiert. Die Ankervorspannung beträgt 15 kN. Durch das Vorspannen sicht die Siebdruckplatte gegen den Beton.
-
Seite 7: Produktbeschreibung Und Einsatzbereiche
Betonkappen (Gesims- oder Konsolbalken) an Brückenbauwerken, Stützwänden, Widerlagern und weiteren Bauwerken. Die Kappenbahn kann sowohl bei Neubauten als auch bei Bauwerksanierungen eingesetzt werden. Durch das Baukasten-System ist es möglich, die Kappenbahn Express vielseitig einzusetzen. Die gesamte Konstruktion findet Ihren Platz unter dem Bauwerk. - Seite 8 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Beispiele / Einsatzmöglichkeiten: www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 8...
-
Seite 9: Verankerung
Gemäß statischer Bemessung werden die Ankerabstände festgelegt und einbetoniert. Hinweis: Bei der Betonage des Überbaus ist darauf zu achten, dass die Quick-Montageanker im 90° Winkel zur Unterfläche (Schalung) eingebaut und einbetoniert werden. Wenn Montageanker schiefwinkelig eingebaut wurden, sind diese gemäß Zulassung nicht nutzbar! Anstelle der Montageanker sind Beton- und Felsanker BFA 15,0 S zu verwenden. -
Seite 10: Lieferzustand
Aufbau- und Verwendungsanleitung Stand 28.02.2020 Lieferzustand: Die Elemente der Kappenbahn Express werden zum Teil vormontiert zur Baustelle geliefert. Auf der Baustelle werden die Elemente mit einem Hebegerät montiert. Lieferzustand vier Kappenbahn Express 2 Meter Elemente pro Palette. Lieferzustand max. 12 Kappenbahn Express 2 Meter Elemente pro Sattelzug. -
Seite 11: Montage Der Rollenkonsolen
Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Aufbauanleitung / Montageablauf: 1. Montage der Rollenkonsolen An den Verankerungen werden die Rollenkonsolen montiert. Durch das Langloch in der Rollenkonsole ist ein Verstellbereich von 50 mm möglich. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 11... - Seite 12 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Hinweis: Die Rollenkonsolen müssen rechtwinkelig und in einer Flucht montiert werden. Hierzu ist die mitgelieferte Montagelehre zu verwenden. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 12...
- Seite 13 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Hinweis: Bei Höhenversprüngen an der Bauwerksunterseite müssen die Rollenkonsolen unterfüttert werden. Dabei ist zu beachten, dass die Holzplatten im Stahlrahmen der Rollenkonsole eingefasst sind. Die Ankerstäbe müssen der Länge entsprechend angepasst werden.
- Seite 14 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Montage-Beispiele der Rollenkonsolen am Brückenüberbau: Montagebühne Handy bei Außenkappen Montagebühne Typ M bei Mittelkappen www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 14...
- Seite 15 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Beispiele für die Montage- und Demontage der Rollenkonsolen: Bsp. 1) langsamer Umsetzvorgang Demontage der Rollenkonsolen mit der Bühnenverlängerung und Vormontage der Rollenkonsolen mit der Montagebühne Handy bei Außenkappen (Typ M bei Mittelkappen).
- Seite 16 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 2. Übersicht Montageablauf 2-Meter-Elemente einzeln, zusammengeklappt 2-Meter-Elemente eingeklappt stapelbar –daher kostengünstiger Das Auseinanderkappen und Vorbereiten für den Einhub Transport und unkompliziertes Be- und Entladen erfolgt unkompliziert mit wenigen Handgriffen Anlieferzustand Als erstes wird die Vertikalkonsole 155 ausgeklappt und durch Bolzengesichert.
- Seite 17 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Schritt 1 Anlieferzustand www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 17...
- Seite 18 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Schritt 2 Geländer aufrichten. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 18...
- Seite 19 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Schritt 3 Montage der Stützstreben. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 19...
- Seite 20 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Die Neigung der Schienenkonsole wird über das Lochraster der Stützstrebe eingestellt. Lochraster www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 20...
- Seite 21 Das Einheben der vormontierten Elemente erfolgt mit dem Montagerahmen und einem geeigneten Kran / Hebegerät. Hinweis: Auf der Kappenbahn Express darf im Kranbetrieb keine Person transportiert werden. Das Einführen der Schiene in die Rollenkonsolen erfolgt von unten. Hierzu empfehlen wir ein bauseitiges Arbeitsgerüst oder unsere Montagebühnen, die man seitlich platziert.
- Seite 22 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Schritt 5 An die Endelemente werden Bühnenverlängerungen mit 6 Stück Schrauben M16x110 an die untere Arbeitsbühne 250 montiert. Von der Bühnenverlängerung kann die Demontage der Rollenkonsolen und das Bedienen der Seilwinde erfolgen.
- Seite 23 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Die eingehobenen Elemente werden mit einem Absteckbolzen gegen verrollen gesichert. An den Endelementen sind Bremsen montiert, die die Elemente zusätzlich sichern. Schritt 8 Die Elemente werden am Schienenstoß mit zwei Schrauben M16x50 und einem Futterblech verbunden.
- Seite 24 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Schritt 6 An dem Endelement in Fahrtrichtung wird zum Auf- und Abstieg in die untere Bühnenebene das Bühneneinstiegselement eingebaut. Bühneneinstiegselement www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 24...
- Seite 25 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Das Bühneneinstiegselement wird bauseits in der Höhe und Breite an die Brückengeometrie angepasst. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 25...
- Seite 26 Aufbau- und Verwendungsanleitung Stand 28.02.2020 Schritt 7 Zum Verfahren der Kappenbahn Express wird an dem Endelement in Fahrtrichtung eine Seilwinde montiert. Die Seilwinde wird auf der Stahlkonsole verschraubt. Schrauben sind im Lieferumfang enthalten. Die Batterie und das Ladegerät sind werkseitig an dem Bühneneinstiegsrahmen vormontiert.
-
Seite 27: Schalung Für Kappenabmessungen Max. Breite 45 Cm, Höhe 70 Cm
Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Schritt 8 Schalung für Kappenabmessungen max. Breite 45 cm, Höhe 70 cm An den Vertikalkonsolen 155 sind werkseitig Schiebeschlitten (Höhenjustierungen) montiert. Die Kragarme und die Spindeln werden mit Absteckbolzen Ø 20 befestigt und mit einem Splint gesichert. - Seite 28 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Auf die Kragarme werden die Abstützdreiecke gesteckt und die Spindeln und Schalstützwände verbolzt und mit Splinten gesichert. Mit den Spindeln können die Schalstützwände in der Neigung stufenlos verstellt werden. Die Abstützdreiecke werden stufenlos in der Flucht eingestellt.
-
Seite 29: Schalung Für Große Kappenabmessungen
Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Schritt 9 Schalung für große Kappenabmessungen Die Kragarme und Spindeln werden an dem werkseitig montierten Schiebeschlitten verschraubt. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 29... - Seite 30 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Die Kragarme werden paarweise untereinander mit Horizontal- und Diagonalstreben verschraubt. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 30...
- Seite 31 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 An den Schiebeschlitten werden die Schalstützwände und Spindeln verschraubt. Mit den Spindeln wird die Seitenschalung stufenlos ausgerichtet. Die bauseitige Schalung kann jetzt eingebaut werden. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 31...
- Seite 32 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Auf der Schalstützwand kann eine zusätzliche Absturzsicherung montiert werden. www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 32...
-
Seite 33: Betonage Der Kappe
Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Betonage der Kappe Hinweis: Vor der Betonage der Kappe müssen die Kontermuttern am Schiebeschlitten und an der Höhenjustierung festgesetzt werden. Wichtige Hinweise! Verkehrslast beim Betonieren (Vertikallast) p ≥ 0,75 ² ≤ 1,75 ²... -
Seite 34: Ausschalen Der Kappe
Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Ausschalen der Kappe Wichtige Hinweise! Das Ausschalen der Kappe kann erst nach ausreichender Betonfestigkeit erfolgen. Beim Ausschalen ist darauf zu achten, dass die Bauteile nicht verformt oder überlastet werden. Beim Ausschalen ist geeignetes Werkzeug zu verwenden, z.B. Holzkeile oder Richtwerkzeug. - Seite 35 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Die Kragarme mit den Verstellschrauben absenken, sodass sich die Schalung vom Beton löst. Das Absenken muss gleichmäßig erfolgen! Alle Verstellschrauben mit derselben Anzahl an Umdrehungen zurückschrauben! www.quick-bauprodukte.de; E-Mail: info@quick-bauprodukte.de; Tel.+49(0)23049814310 SEITE: 35...
- Seite 36 Aufbau- und Verwendungsanleitung Stand 28.02.2020 Versetzen der Kappenbahn Express Achtung: Vor dem Versetzen der Kappenbahn Express muss ausgeschalt sein, und die Rollsicherung entfernt werden! Die Sicherheitshinweise und die richtige Bedienung der Seilwinde ist der mitgelieferten Herstelleranleitung zu entnehmen. Die Batterie der Seilwinde muss vor dem Versetzen geladen werden.
- Seite 37 Aufbau- und Verwendungsanleitung Stand 28.02.2020 Die Seilöse mit einer Schraube an der Schraubkonsole befestigen. Schraube M20x120 Das Verfahren der Kappenbahn Express muss gleichmäßig und hinderungsfrei erfolgen. Bei Verklemmungen das Verfahren sofort einstellen und die Ursache suchen und beheben. www.quick-bauprodukte.de;E-Mail:info@quick-bauprodukte.de;Tel.+49(0)23049814310 SEITE: 37...
- Seite 38 Sobald das Seil entspannt, fällt der Hebel der Bremse runter und drückt einen Bremsblock nach oben. Die Kappenbahn Express kann nur max. bis zur nächsten Rollenkonsole verrollen und wird dort gestoppt. Die max. Brückensteigung beträgt 4%. Darüber hinaus muss mit dem Hersteller Rücksprache gehalten werden.
- Seite 39 Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 An Brücken mit Radien muss das Seil in der Achse der montierten Rollenkonsolen geführt werden. Um das Seil in der Achse der Rollenkonsolen zu halten, werden Aufsteckkonsolen auf die Rollenkonsolen gesteckt. Beim Verfahren müssen diese, sobald sich die Kappenbahn nähert, demontiert werden.
-
Seite 40: Demontage
Quick KAPPENBAHN EXPRESS Aufbau- und Verwendungsanleitung Stand 28.02.2020 Demontage Wichtige Hinweise! Während der Montage und Demontage kann Absturzgefahr bestehen. Die Arbeiten müssen so durchgeführt werden, dass die Absturzgefahr möglichst vermieden oder die verbleibenden Gefährdungen möglichst gering gehalten werden. Der Betreiber muss in eigener Verantwortung eine Gefährdungsbeurteilung für den Einzelfall erstellen und festlegen.
