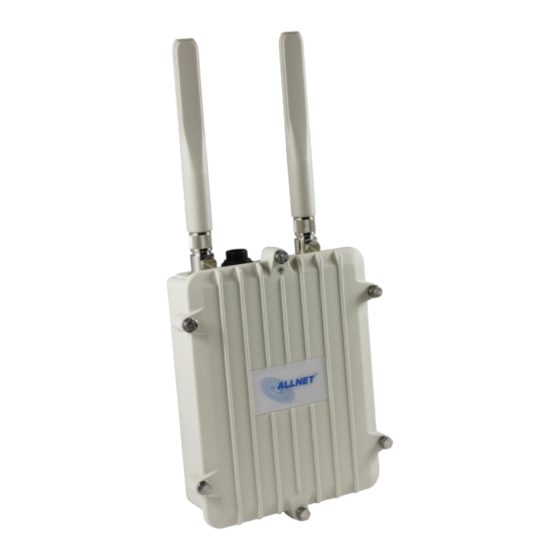

Allnet ALL0305 Kurzanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

ALL0305
WLAN Outdoor Bridge/AP
Kurzanleitung
Version: 1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Allnet ALL0305

Inhaltszusammenfassung für Allnet ALL0305

  • Seite 1 ALL0305 WLAN Outdoor Bridge/AP Kurzanleitung Version: 1.0...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 PRODUKTÜBERSICHT ..............................3 1.1 L ................................4 IEFERUMFANG 1.2 S ............................4 YSTEMANFORDERUNGEN 1.3 H ..............................4 ARDWARE ETAILS 1.4 V ................................4 ERKABELUNG 2 GRUNDEINSTELLUNGEN .............................. 5 2.1 E ..............................5 RSTE ERBINDUNG 2.2 L ........................6 ÄNDERCODE UND PRACHE EINSTELLEN 2.3 A...

  • Seite 3: Produktübersicht

    1 Produktübersicht Vielen Dank, dass Sie sich für den Kauf des ALL0305 entschieden haben. Der ALL0305 ist eine WLAN AP/Bridge für den Außenbereich. Das Gerät verfügt über zwei unabhängige Funkmodule, was den gleichzeitigen Betrieb im 2,4 GHz als auch im 5GHz Frequenzbereich erlaubt.

  • Seite 4: Ieferumfang

    Power over Ethernet, 48 Volt Gleichstrom 1.4 Verkabelung Verbinden Sie den ALL0305 mit dem AP/BRIDGE Anschluss des Power-over-Ethernet Injektors sowie (während der Installation) Ihren Computer mit dem NETWORK Anschluss. Schließen Sie das mitgelieferte Steckernetzteil an die DC-IN Buchse des PoE-Injektors an.

  • Seite 5: Grundeinstellungen

    Öffnen Sie anschließend den Webbrowser (z.B. Internet Explorer, Firefox, Safari oder Chrome) und geben Sie die Adresse http://192.168.1.1 in das Adressfeld ein. Anschließend erscheint die Login Seite des ALL0305 Im Auslieferzustand ist kein Passwort gesetzt. Sie können somit direkt durch einen Klick auf Anmelden auf die Konfigurationsoberfläche zugreifen.

  • Seite 6: Ändercode Und Sprache Einstellen

    Nach der Anmeldung muss zunächst der Ländercode des Geräts eingestellt werden. Bei dieser Gelegenheit kann auch die Sprache der Benutzeroberfläche umgestellt werden. ALL0305 Standardeinstellungen: Ländercode: World Sprache: englisch Wählen Sie das Land in dem der ALL0305 betrieben wird aus der Liste aus und bestätigen Sie Ihre Eingabe durch Klicken auf Absenden.

  • Seite 7: Bsichern Des Dministrationszugriffs

    Geben Sie das gewünschte Passwort in beide Felder ein. Zusätzlich zur Web-Oberfläche kann auch per SSH (Secure Shell Protokoll) auf den ALL0305 zugegriffen werden. Wünschen Sie das nicht, so kann der Zugriff per SSH entweder durch klicken auf Löschen insgesamt deaktiviert werden oder auf eine bestimmte logische Netzwerkschnittstelle begrenzt werden.

  • Seite 8: Netzwerkeinstellungen

    Broadcastadresse und DNS (falls vorhanden) ein. Alternativ kann auch die automatische Zuweisung der Adresse per DHCP erfolgen. Falls eine automatische Zuweisung per DHCP erfolgen soll, müssen Sie im DHCP-Server die neu zugewiesene Adresse des ALL0305 auslesen, damit der ALL0305 konfiguriert werden kann.

  • Seite 9: Onfiguration Der Funkschnittstellen

    Geräte anschließend als Client (WDS) mit dem Netzwerk verbinden können. Um einen Accesspoint zu betreiben, wählen sie “Accesspoint“. Der ALL0305 ist geeignet mit dem 802.11a Modul im 5Ghz-Bereich eine Ethernet-Brücke und gleichzeitig mit dem 802.11bg Modul einen Access Point zu betreiben, der dann WLAN-Nutzer (Notebooks, Smartphones, Tablet PCs, etc.) mit einer Netzwerkverbindung...

  • Seite 10: Eispielkonfiguration Wlan-Bridge

    3.3 Beispielkonfiguration WLAN-Bridge Einstellungen des ALL0305 zum Betrieb als Ethernet Brücke, erstes Gerät.
  • Seite 11 Kabel und Antennen. Wenden Sie sich, falls Unklarheiten bestehen, an einen Experten bevor das Gerät in Betrieb genommen wird. Einstellungen des ALL0305 zum Betrieb als Ethernet Brücke, 2. Gerät Beachten Sie, dass bei allen in der WLAN Bridge miteinander verbundenen Geräten die selbe ESSID (Netzwerkname) eingestellt werden muss! Die IP-Adressen der Geräte müssen verschieden sein, damit es keinen IP-Adresskonflikt...

  • Seite 12: Bsicherung Der Unkverbindung

    3.4 Absicherung der Funkverbindung Zur Sicherung der übertragenen Daten sollte die Funkverbindung verschlüsselt werden. Wählen Sie das Register WLAN-Verschlüsselung der Schnittstellenkonfiguration aus. Zur einfachen und nach heutigem Kenntnisstand ausreichend sicheren Methode zum Schutz des Netzes, empfiehlt sich die Verschlüsselungsmethode WPA2-PSK. Hierbei muss das Passwort (Schlüssel, Pre Shared Key) bei allen beteiligten Geräten eingegeben werden.
  • Seite 13 Hier können die vorgenommenen Einstellungen noch einmal im Detail geprüft werden und anschließend durch Klicken auf Speichern & Anwenden übernommen werden. Bitte beachten Sie, dass bis zum Aufbau einer Verbindung (vor allem bei 5GHz) mehrere Minuten vergehen können. Das Gerät wählt den günstigsten (d.h. am wenigsten genutzten) Funkkanal und prüft, je nach Ländercode, ob auf dem Kanal ein Flugsicherungsradar betrieben wird.

  • Seite 14: Antennen

    4. Antennen 4.1 Antennen ausrichten mit multihorst.sh Lesen Sie bitte diesen Absatz komplett durch bevor Sie mit der Konfiguration des ALL0305 fortfahren. Sie können sich bei dem ALL0305 eine einfache, grafische Darstellung zum Verbindungspegel anzeigen lassen. Konfiguration für das Einmessen der Antennen: Die beteiligten ALL0305 müssen sich in den Werkseinstellungen befinden.
  • Seite 15 Beispiel : telnet 192.168.1.1 Eingabe Multihorst.sh Eingabe Kanalwahl z.B. 36 Nach Eingabe des Befehls: multihorst.sh bekommen sie obige, erweiterte Anzeige zur Kanalauswahl. Nach Eingabe des Kanals der Gegenseite (z.B. Kanal 36) erscheint folgende Anzeige:...
  • Seite 16 4. Durch Veränderung der Ausrichtung von Antenne#2 kann jetzt der bestmögliche Empfangspegel für ALL0305#2 justiert werden. Wenn die beste Antennen-Position auf dieser Seite der Funkstrecke gefunden wurde, kann mit der Justage der Antenne auf der anderen Seite begonnen werden:...
  • Seite 17 5. ALL0305#1 wird jetzt als Client(WDS) konfiguriert. ALL0305 #2wird als AP(WDS) konfiguriert. Am ALL0305 #1 wird der PC per Ethernetkabel angeschlossen. 6. Auf Kommandozeilenebene starten sie eine Telnet Verbindung zu ihrem ALL0305#1. 7. Durch Veränderung der Ausrichtung von Antenne#1 kann der bestmögliche Empfangspegel für ALL0305#1 justiert werden.

  • Seite 18: Appendix A - Fcc Interference Statement

    Appendix A – FCC Interference Statement Federal Communication Commission Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

  • Seite 19: Appendix B - Ce Erklärung

    The safety advice in the documentation accompanying the products shall be obeyed. The conformity to the above directive is indicated by the CE sign on the device. The ALL0305 Dual-Radio Wireless System conforms to the European Directives 1999/519/EC. This equipment meets the following conformance standards: EN 300 328 V1.7.1 (2006-10)
  • Seite 20 This equipment is intended to be operated in all countries. This declaration is made by ALLNET GmbH Computersysteme Maistraße 2 82110 Germering Germany and can be downloaded from http://www.allnet.de/ce-certificates/ Germering, 29.07.2011...
