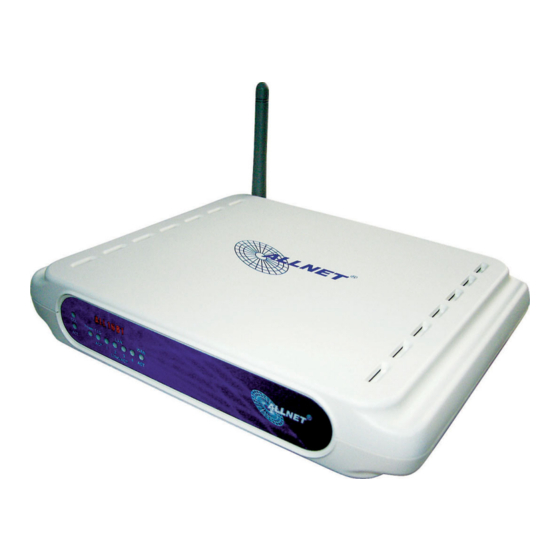

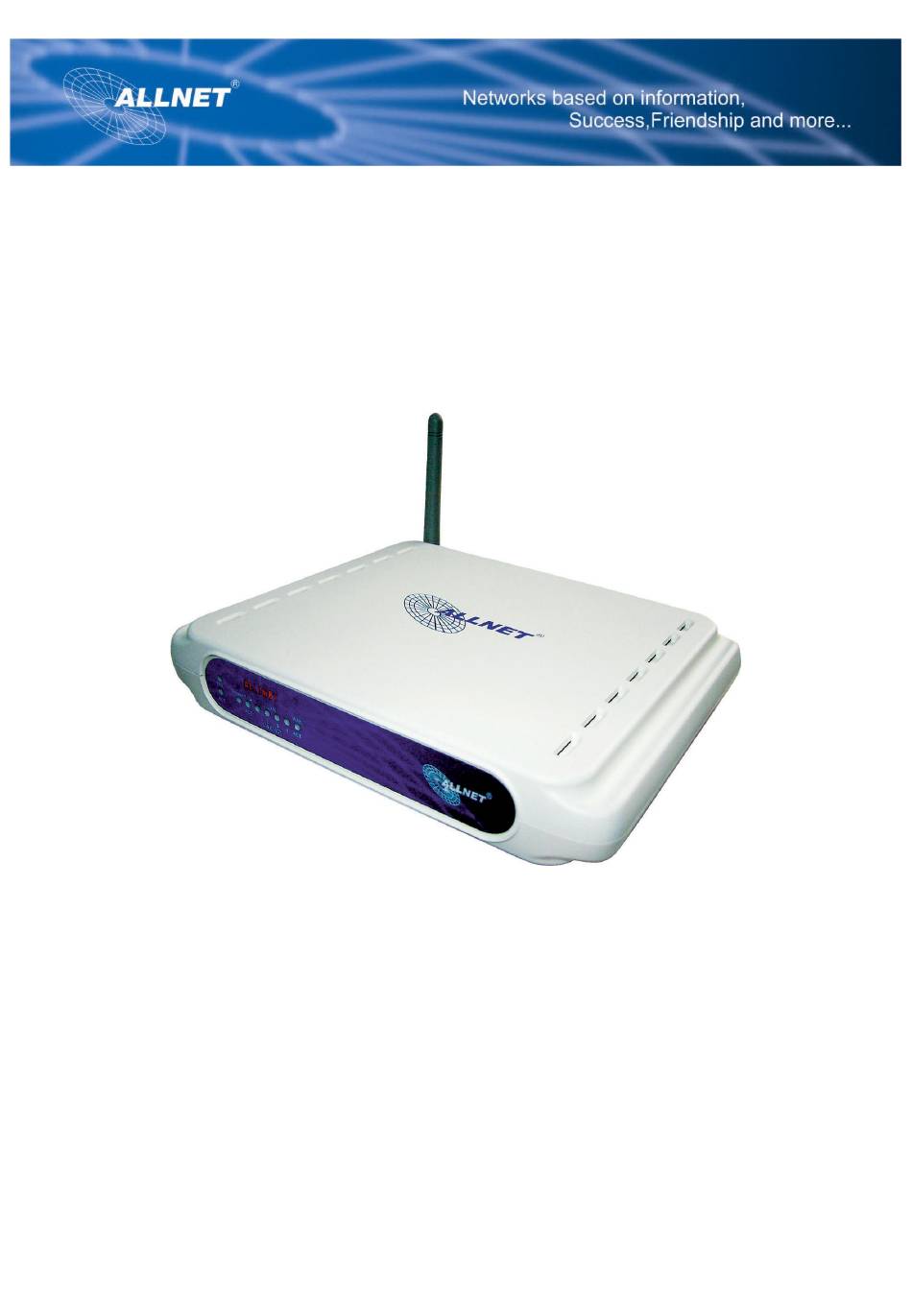

ALL1681
Wireless 802.11g Powerline Router
Quick Installation Guide

Werbung

loading

Verwandte Anleitungen für Allnet ALL1681

Inhaltszusammenfassung für Allnet ALL1681

  • Seite 1 ALL1681 Wireless 802.11g Powerline Router Quick Installation Guide...
  • Seite 2 1.1 Connect to ALL1681 1. Connect one end of an Ethernet cable to the LAN port on the back of the ALL1681, and the other end to a standard port on a network device, for example, a PC. 2. Connect the power cable to the ALL1681, and then plug the power cord into a power outlet.
  • Seite 3 1.2 Configure the TCP/IP Settings of your PC Before you begin Make sure that you get setup information you need from your Internet Service Provider (ISP). To set up Windows 2000 (Please consult user manual about Win98/ME, XP) 1. Right-click on My Network Places icon on the desktop and then click Properties in menu.
  • Seite 4 3. Select Internet Protocol (TCP/IP) and click Properties button. There are two ways to assign an IP address. You can either obtain an IP address automatically or specify an IP address. If you want to obtain an IP address automatically 4.
  • Seite 5 If you want to specify an IP address manually Contact your network administrator first to obtain a valid IP address for you to use. This IP address must be a unique address in the range of addresses that are available for your network. 6.
  • Seite 6 10. Click OK button in the TCP/IP Properties window to complete the PC configuration, and click Close or the OK button to close the Network window. 11. To link your PC together with ALL1681 by plugging an Ethernet cable or making a Wireless connection.
  • Seite 7 12. Open your web browser. Enter http://10.0.0.2 in the web browser’s address field, and press the Enter key. 13. A Login window will appear. Enter admin in the User Name field and enter admin in the Password field. 2 Basic & Powerline network key setting Please refer to user manual for the detailed setting Note: Some wireless adapter has trouble to connect with a Router...
  • Seite 8 ALL1681 Wireless 802.11g Powerline Router Schnell Instalation Führer...

  • Seite 9: Den Router All1681 Anschließen

    1 Set-Up ALL1681 Bitte prüfen Sie den Inhalt der Verpackung des ALL1681. Folgendes sollte vorhanden sein: - das Gerät selbst, Powerline Wireless Router (ALL1681) - CD - User's Manual - Quick Install Guide (diese Broschüre) - Ethernetkabel - 230 Volt Netzkabel 1.1 Den Router ALL1681 anschließen...

  • Seite 10: Konfiguration Der Tcp/Ip Einstellungen Des Pc

    1.2 Konfiguration der TCP/IP Einstellungen des PC Bevor Sie beginnen Bitte haben Sie alle Zugangsinformationen (User-ID, Passwort) Ihres Internet Service Provider (ISP) zur Hand. Setup von Windows 2000 (für Win98/ME, XP schlagen Sie bitte im User’s Manual nach) 1. Klicken Sie mit der rechten Maustaste auf Netzwerkumgebung und dann auf Eigenschaften.
  • Seite 11 3. Wählen Sie Internet Protocol (TCP/IP) und klicken Sie auf Eigenschaften. Es gibt zwei Wege, eine IP Adresse zu vergeben. Sie können entweder die IP- Adresse automatisch beziehen (DHCP), oder Sie vergeben eine feste IP- Adresse. IP Adresse automatisch beziehen_ 4.
  • Seite 12 Falls Sie die IP-Adresse manuell vergeben wollen: Fragen Sie Ihren Netzwerk-Administrator nach einer gültigen IP Adresse. Diese IP Adresse darf im Netzwerk nur ein einziges Mal vergeben werden. 6. Markieren Sie den “Radio Button” Folgende IP Adresse verwenden. Die Standard IP ist 10.0.0.XXX.[jede Adresse außer 10.0.0.2].
  • Seite 13 10. Klicken Sie im TCP/IP Eigenschaften Fenster auf OK, um die Konfiguration abzuschließen. Klicken Sie dann wieder auf OK, um das Netzwerk-Fenster zu schließen. 11. Verbinden Sie nun Ihren PC mit dem Router ALL1681 indem Sie das Ethernet Kable oder eine Wireless Verbindung aufbauen.

  • Seite 14: Grundeinstallungen & Powerline Netzwerk Key Einstellungen

    12. Öffnen Sie dazu Ihren Web Browser. Geben Sie in das Adressfeld http://10.0.0.2 ein und drücken Sie die Enter-Taste. 13. Es wird ein Log-In-Fenster erscheinen. Als USER NAME und PASSWORD geben Sie jeweils ein: admin. 2 Grundeinstallungen & Powerline Netzwerk Key Einstellungen Bitte schlagen Sie dazu im detaillierten User Manual nach.
