Inhaltszusammenfassung für AEG L 88489 FL2

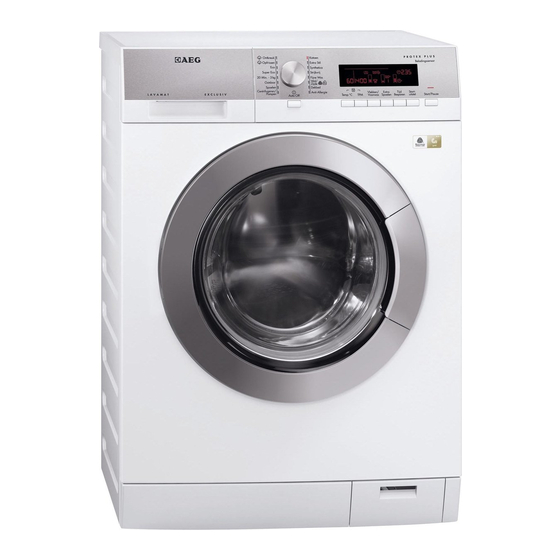

- Seite 1 L 88489 FL2 DE WASCHMASCHINE BENUTZERINFORMATION L 88689 FL2...
-
Seite 2: Inhaltsverzeichnis
INHALT 4 SICHERHEITSHINWEISE 6 TECHNISCHE DATEN 7 GERÄTEBESCHREIBUNG 8 BEDIENFELD 14 WASCHPROGRAMME 17 VERBRAUCHSWERTE 19 VOR DER ERSTEN INBETRIEBNAHME 19 EINSCHALTEN DES GERÄTS UND EINSTELLEN EINES PROGRAMMS 19 EINFÜLLEN DER WÄSCHE 20 EINFÜLLEN VON WASCH- UND PFLEGEMITTELN 22 EINSTELLEN DER ZEITVORWAHL... -
Seite 3: Für Perfekte Ergebnisse
DEUTSCH FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie vor der Montage und Anwen- Zum Aktivieren der Kindersicherung dung sorgfältig dieses Handbuch: drehen Sie den Schalter im Uhrzeiger- sinn, bis die Einkerbung horizontal ist. • Für Ihre Sicherheit und die Sicherheit Zum Deaktivieren der Kindersicherung Ihres Eigentums. -
Seite 5: Wasseranschluss
DEUTSCH Ein falsch eingesetzter Filter führt zu zunächst das Wasser ein paar Minuten Wasserlecks. durch die Wasserleitung fließen und schließen Sie erst dann den Zulauf- schlauch an. MONTAGE • Vergewissern Sie sich bei der ersten • Das Gerät ist schwer, Vorsicht beim Verwendung des Gerätes, dass die Transport. -
Seite 6: Technische Daten
0,5 bar (0,05 MPa) Max. 8 bar (0,8 MPa) Kaltwasser Wasserversorgung Maximale Beladung Koch-/Buntwäsche 8 kg Schleuderdrehzahl Max. 1400 U/min (L 88489 FL2) 1600 U/min (L 88689 FL2) 1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an. -
Seite 7: Gerätebeschreibung
DEUTSCH GERÄTEBESCHREIBUNG Arbeitsplatte Wasserablaufschlauch Waschmittelschublade Wassereinlassventil Bedienfeld Netzkabel Türgriff Transportschrauben Typenschild Schraubfüße zum Ausrichten des Ge- räts Ablaufpumpe Schraubfüße zum Ausrichten des Ge- räts ZUBEHÖR Schraubenschlüssel Zum Lösen der Transportschrauben. Kunststoffkappen Zum Verschließen der Öffnungen auf der Rückseite des Geräts nach dem Entfernen der Transportschrauben. -
Seite 8: Bedienfeld
BEDIENFELD Koch/Bunt Glätten Auffrischen Extra Leise Energiesparen Pflegeleicht Super Eco Leichtbügeln 20Min. - 3kg Feinwäsche Jeans Wolle/Seide Spülen Daunen Schleudern/ Anti-Allergie Pumpen Auto Off Ein-/Aus-Taste (Auto Off) Extra Spülen-Taste (Extra Spülen) Programmwahlschalter Flecken/Vorwäsche-Taste (Flecken/ Vorw.) Display Taste Drehzahlreduzierung (U./Min.) Start/Pause-Taste (Start/Pause) Temperatur-Taste (Temp.) - Seite 9 DEUTSCH DISPLAY Im Display erscheint: Die Temperatur des eingestellten Programms Kaltes Wasser Die Schleuderdrehzahl des eingestellten Programms Symbol Kein Schleudergang Symbol Spülstopp 1) Nur verfügbar für das Programm Schleudern/Abpumpen. Vorwaschgang Hauptwaschgang Spülgänge Schleudergang Symbole für die Waschgänge • Wenn ein Programm eingestellt ist, leuchten alle Symbole für die Phasen des Programms auf.
- Seite 10 10 www.aeg.com Sie können die Tür des Geräts nicht öffnen, solange die- ses Symbol erscheint. Sie können die Tür erst öffnen, wenn das Symbol er- lischt. Wenn das Symbol nicht erlischt, obwohl das Pro- gramm beendet ist: • Die Spülstopp-Funktion ist eingeschaltet.
-
Seite 11: Zeitspar-Taste
DEUTSCH • Waschmittelmenge in Prozent Das Symbol zeigt die empfohlene Wasch- mittelmenge für die Wäsche in der Trom- mel an. Wenn Sie die Start/Pause-Taste drü- cken, erlöschen diese Symbole. Anzeigebalken Der leere Anzeigebalken erscheint nur, wenn die ent- sprechende Funktion für das Programm verfügbar ist. Der Anzeigebalken füllt sich entsprechend der einge- stellten Funktionen. -
Seite 12: Funktion Kindersicherung
12 www.aeg.com pumpt das Wasser am Ende des Pro- EXTRA SPÜLEN-TASTE gramms nicht ab. Drücken Sie die Taste , um einem Pro- gramm weitere Spülgänge hinzuzufügen. TEMPERATUR-TASTE Diese Funktion empfiehlt sich in Gebieten mit weichem Wasser und für Menschen, Drücken Sie die Taste zum Ändern der... - Seite 13 DEUTSCH FUNKTION „IMMER EXTRA SPÜLEN“ Mit dieser Funktion können Sie die Funkti- on „Extra Spülen“ stets beibehalten, auch wenn Sie ein neues Programm einstellen. • Drücken Sie zum Aktivieren der Funkti- on die Tasten gleichzeitig so lange, bis im Display das Symbol erscheint.
-
Seite 14: Waschprogramme
14 www.aeg.com WASCHPROGRAMME Programm Wäschetyp Pro- Funktionen Temperatur Max. Beladung grammbe- schrei- bung Koch/Bunt Weiße und bunte Baumwolle, Wasch- DREHZAHLREDU- 95 °C - Kalt normal verschmutzt. gang ZIERUNG Max. Beladung 8 kg Spülgän- SPÜLSTOPP VORWÄSCHE Langer FLECKEN Schleu- EXTRA SPÜLEN... - Seite 15 DEUTSCH Programm Wäschetyp Pro- Funktionen Temperatur Max. Beladung grammbe- schrei- bung Daunen Eine einzelne Decke aus Synthe- Wasch- DREHZAHLREDU- 60 °C - 30 °C tik, Bettdecke, Bettlaken usw. gang ZIERUNG Max. Beladung 3 kg Spülgän- Kurzer Schleu- dergang Anti-Allergie Weiße Baumwolle. Wasch- DREHZAHLREDU- 60°...
- Seite 16 16 www.aeg.com Programm Wäschetyp Pro- Funktionen Temperatur Max. Beladung grammbe- schrei- bung Mischfasern (Baumwolle und Wasch- DREHZAHLREDU- Super Eco Synthetik). gang ZIERUNG Kalt Max. Beladung 3 kg Spülgän- SPÜLSTOPP EXTRA SPÜLEN Kurzer Schleu- dergang Energiespa- Weiße und farbechte Baumwol- Wasch- DREHZAHLREDU- le, normal verschmutzt.
-
Seite 17: Woolmark Zertifikat
DEUTSCH Dampf Glätten Baumwolle und Synthetik. bis zu 1.5 Dieses Programm hilft bei der Beseitigung von Falten in der Wäsche. Dampf kann für getrocknete, gewaschene oder einmal getragene Wäsche benutzt werden. Diese Programme können Falten und Gerüche reduzie- ren und machen Ihre Wäsche glatter. Verwenden Sie kein Waschmittel. - Seite 18 18 www.aeg.com Program- Bela- Energie- Wasser- Ungefäh- Rest- Rest- dung verbrauch verbrauch re Pro- feuchte feuchte (kg) (kWh) (Liter) gramm- dauer (in L 88489 L 88689 Minuten) Koch-/ Buntwä- 0.90 sche 40 °C Pflegeleicht 0.60 40 °C Feinwäsche 0.70 40 °C Wolle/ Handwä-...
-
Seite 19: Vor Der Ersten Inbetriebnahme
DEUTSCH VOR DER ERSTEN INBETRIEBNAHME Zum Aktivieren des Ablaufsystems fül- Buntwäsche-Programm mit der höch- len Sie 2 Liter Wasser in das Haupt- sten Temperatur ein und starten Sie fach der Waschmittelschublade. das Programm mit leerer Trommel. So werden alle eventuellen Verunrei- Geben Sie eine kleine Waschmittel- nigungen aus Trommel und Bottich menge in das Hauptfach der Wasch-... -
Seite 20: Einfüllen Von Wasch- Und Pflegemitteln
20 www.aeg.com Dies ist ein Richtwert und bezieht sich vom Hersteller empfohlene Höchst- auf die Waschmittelmenge für eine beladung. Achten Sie darauf, dass keine Wäschestü- cke zwischen der Dichtung und der Tür stecken. Dies könnte zu Wasserlecks oder Beschädigungen der Wäsche führen. -
Seite 21: Überprüfen Sie Die Position Der Klappe
DEUTSCH Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittelprodukte. Überprüfen Sie die Position der Klappe Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus. Drücken Sie den Hebel nach unten und ziehen Sie die Schublade heraus. Drehen Sie die Klappe nach oben, wenn Sie Waschpulver verwenden. -
Seite 22: Einstellen Der Zeitvorwahl
22 www.aeg.com EINSTELLEN DER ZEITVORWAHL EINSTELLEN DER ABBRECHEN DER ZEITVORWAHL ZEITVORWAHL Drücken Sie die Taste wiederholt, Drücken Sie die Taste . Die zuge- bis das Display die Zeit in Minuten hörige Kontrolllampe blinkt. und Stunden anzeigt. Die entsprech- Drücken Sie die Taste wiederholt, enden Symbole leuchten auf. -
Seite 23: Am Programmende
DEUTSCH So öffnen Sie die Gerätetür: Wenn Sie das Gerät ausschalten, müssen Sie das Programm an- Drücken Sie die Taste . Das Tür- schließend neu einstellen. verriegelungssymbol im Display er- lischt. Öffnen Sie die Tür des Geräts. Schließen Sie die Tür des Geräts und drücken Sie die Taste . -
Seite 24: Praktische Tipps Und Hinweise
24 www.aeg.com PRAKTISCHE TIPPS UND HINWEISE BELADUNG Fleckentferner, der für den jeweiligen Fle- ckentyp und Gewebetyp geeignet ist. • Teilen Sie die Wäsche auf, in: Kochwä- sche, Buntwäsche, Synthetik, Feinwä- WASCH- UND PFLEGEMITTEL sche und Wolle. • Verwenden Sie nur speziell für Wasch- •... - Seite 25 DEUTSCH Wasserhärtetabelle Wasserhärte Härte- grad °dH °TH mmol/l Clarke weich 0-15 0-1.5 mittel 8-14 16-25 1.6-2.5 10-16 hart 15-21 26-37 2.6-3.7 17-25 sehr hart > 21 > 37 >3.7 >25...
-
Seite 26: Reinigung Und Pflege
26 www.aeg.com REINIGUNG UND PFLEGE WARNUNG! WASCHGANG ZUR PFLEGE DER MASCHINE Trennen Sie das Gerät von der Stromver- Bei Waschprogrammen mit niedrigen sorgung, bevor Sie es reinigen. Temperaturen kann etwas Waschmittel in der Trommel zurückbleiben. Führen Sie ENTKALKEN regelmäßig einen Waschgang zur Pflege der Maschine durch: Normales Leitungswasser enthält Kalk. - Seite 27 DEUTSCH WASCHMITTELSCHUBLADE So reinigen Sie die Waschmittelschublade: Drücken Sie auf den Hebel. Ziehen Sie die Waschmittelschublade heraus. Entfernen Sie den oberen Teil des Pflegemittelfachs. Reinigen Sie alle Teile mit Wasser. Reinigen Sie das leere Einschubfach mit einer Bürste. Schieben Sie die Waschmittelschub- lade wieder in das Einschubfach ein.
- Seite 28 28 www.aeg.com So reinigen Sie die Ablaufpumpe: Öffnen Sie die Ablaufpumpenklappe. Ziehen Sie die Klappe zum Entfernen heraus. Stellen Sie einen Behälter unter die Ablaufpumpe, um das auslaufende Wasser aufzufangen. Drücken Sie die zwei Hebel und zie- hen Sie den Ablaufkanal nach vorn, um das Wasser auslaufen zu lassen.
-
Seite 29: Zulaufschlauchfilter Und Ventilfilter
DEUTSCH Reinigen Sie den Filter unter fließen- dem Wasser und setzen Sie ihn wie- der in die dafür vorgesehenen Füh- rungen in der Pumpe ein. Achten Sie darauf, dass Sie den Filter richtig fest anziehen, um Wasserlecks zu vermeiden. Bringen Sie die Ablaufpumpenklap- pe wieder an und schließen Sie die- ZULAUFSCHLAUCHFILTER •... - Seite 30 30 www.aeg.com Bringen Sie den Ablaufkanal wieder in sei- ne ursprüngliche Position und schließen Sie die Ablaufpumpenklappe. Wenn Sie das Wasser über das Notentlee- rungsverfahren abpumpen, müssen Sie das Abpumpsystem wieder aktivieren: Füllen Sie 2 Liter Wasser in das Hauptfach der Waschmittelschublade ein.
-
Seite 31: Fehlersuche
DEUTSCH FEHLERSUCHE Das Gerät startet nicht oder stoppt wäh- • - Die Gerätetür steht offen oder rend des Betriebs. ist nicht richtig geschlossen. Versuchen Sie zunächst eine Lösung für • - Die Aquasafe-Einrichtung ist das Problem zu finden (siehe Tabelle). ausgelöst. - Seite 32 32 www.aeg.com Problem Mögliche Ursache Mögliche Abhilfe Die Gerätetür Schließen Sie die Tür richtig. steht offen oder ist nicht richtig ge- schlossen. Die Aquasafe-Ein- • Schalten Sie das Gerät aus. richtung ist aktiv. • Schließen Sie den Wasser- hahn. • Wenden Sie sich hierzu an den Kundendienst.
- Seite 33 DEUTSCH Problem Mögliche Ursache Mögliche Abhilfe Das Gerät verur- Das Gerät ist nicht aus- Richten Sie das Gerät waagrecht sacht ein unge- gerichtet. aus. Siehe hierzu „Montage“. wöhnliches Ge- räusch. Sie haben die Verpa- Entfernen Sie die Verpackungs- ckungsmaterialien und/ materialien und/oder die Trans- oder die Transport- portschrauben.
-
Seite 34: Montage
34 www.aeg.com MONTAGE 1 SATZ FIXIERPLATTEN Wenn Sie das Gerät auf einem Sockel auf- stellen, befestigen Sie es mithilfe der Fi- (405517114) xierplatten. Lesen Sie aufmerksam die dem Bausatz Sie erhalten den Bausatz bei Ihrem Ver- beiliegende Anleitung. tragshändler. AUSPACKEN Verwenden Sie Handschuhe. - Seite 35 DEUTSCH Öffnen Sie die Tür. Entfernen Sie das Styroporteil aus der Türdichtung und alle Teile aus der Trommel. Legen Sie eines der Styroporverpa- ckungsteile hinter dem Gerät auf den Boden. Legen Sie das Gerät vorsich- tig mit der Rückseite darauf ab. Ach- ten Sie darauf, die Schläuche nicht zu beschädigen.
-
Seite 36: Aufstellen Und Ausrichten
36 www.aeg.com Lösen Sie die drei Schrauben. Ver- wenden Sie dazu den mitgelieferten Schraubenschlüssel. Ziehen Sie die Kunststoff-Abstands- halter heraus. Setzen Sie die Kunststoffkappen in die Öffnungen. Diese Kappen finden Sie im Beutel mit der Gebrauchsan- leitung. WARNUNG! Wir empfehlen, Verpackungsma- Entfernen Sie vor der Montage terial und Transportschrauben für... -
Seite 37: Wasserzulaufschlauch
DEUTSCH • Das Gerät muss einen waagerechten und festen Stand haben. VORSICHT! Schieben Sie weder Karton noch Holz oder ähnliche Materialien un- ter die Stellfüße, um das Gerät auszurichten. WASSERZULAUFSCHLAUCH • Schließen Sie den Schlauch am Gerät an. Drehen Sie den Wasserzulauf- schlauch nur nach links oder rechts. -
Seite 38: Aquastopp-Einrichtung
38 www.aeg.com Aquastopp-Einrichtung Der Zulaufschlauch verfügt über eine Wasserstopp-Vorrichtung. Damit werden Wasserlecks am Schlauch, die durch na- türliche Alterung auftreten könnten, ver- hindert. Der rote Bereich im Fenster „A“ zeigt diesen Fehler an. Tritt dieser Fall ein, drehen Sie den Was-... - Seite 39 DEUTSCH Ohne Kunststoff-Schlauchführung. • An einen Siphon. Orientieren Sie sich an der Abbildung. Stecken Sie den Ablaufschlauch in den Siphon und befestigen Sie ihn mit einer Schlauchschelle. Stellen Sie sicher, dass der Schlauch einen Bogen beschreibt, damit kein Schmutz aus dem Siphon in das Gerät gelangen kann.
- Seite 40 132926920-A-082012...
