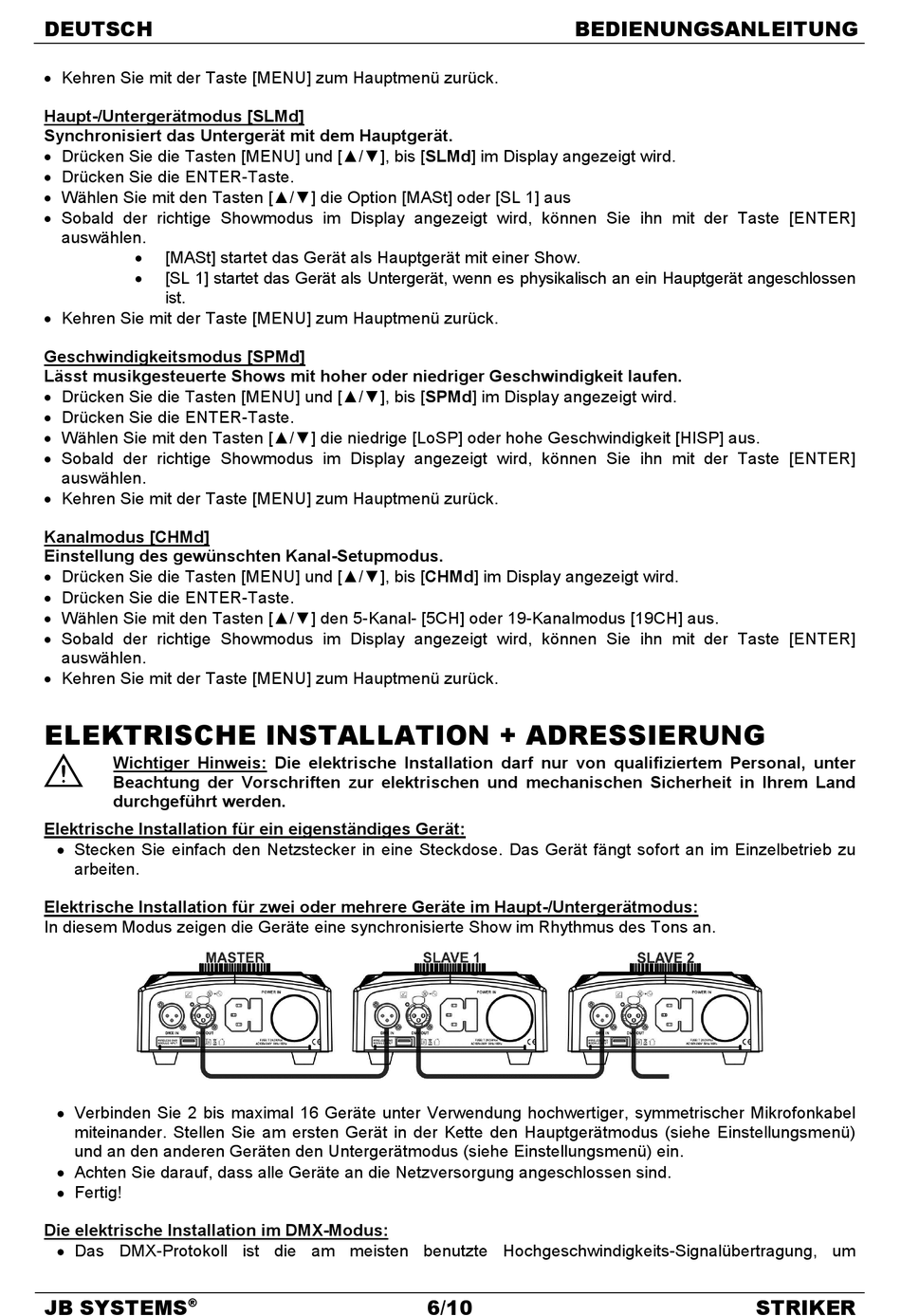

JB Systems striker Bedienungsanleitung Seite 8

DEUTSCH
 Kehren Sie mit der Taste [MENU] zum Hauptmenü zurück.
Haupt-/Untergerätmodus [SLMd]
Synchronisiert das Untergerät mit dem Hauptgerät.
 Drücken Sie die Tasten [MENU] und [▲/▼], bis [SLMd] im Display angezeigt wird.
 Drücken Sie die ENTER-Taste.
 Wählen Sie mit den Tasten [▲/▼] die Option [MASt] oder [SL 1] aus
 Sobald der richtige Showmodus im Display angezeigt wird, können Sie ihn mit der Taste [ENTER]
auswählen.
[MASt] startet das Gerät als Hauptgerät mit einer Show.

 [SL 1] startet das Gerät als Untergerät, wenn es physikalisch an ein Hauptgerät angeschlossen
ist.
 Kehren Sie mit der Taste [MENU] zum Hauptmenü zurück.
Geschwindigkeitsmodus [SPMd]
Lässt musikgesteuerte Shows mit hoher oder niedriger Geschwindigkeit laufen.
 Drücken Sie die Tasten [MENU] und [▲/▼], bis [SPMd] im Display angezeigt wird.
 Drücken Sie die ENTER-Taste.
 Wählen Sie mit den Tasten [▲/▼] die niedrige [LoSP] oder hohe Geschwindigkeit [HISP] aus.
 Sobald der richtige Showmodus im Display angezeigt wird, können Sie ihn mit der Taste [ENTER]
auswählen.
 Kehren Sie mit der Taste [MENU] zum Hauptmenü zurück.
Kanalmodus [CHMd]
Einstellung des gewünschten Kanal-Setupmodus.
 Drücken Sie die Tasten [MENU] und [▲/▼], bis [CHMd] im Display angezeigt wird.
 Drücken Sie die ENTER-Taste.
 Wählen Sie mit den Tasten [▲/▼] den 5-Kanal- [5CH] oder 19-Kanalmodus [19CH] aus.
 Sobald der richtige Showmodus im Display angezeigt wird, können Sie ihn mit der Taste [ENTER]
auswählen.
 Kehren Sie mit der Taste [MENU] zum Hauptmenü zurück.
ELEKTRISCHE INSTALLATION + ADRESSIERUNG
Wichtiger Hinweis: Die elektrische Installation darf nur von qualifiziertem Personal, unter
Beachtung der Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrem Land
durchgeführt werden.
Elektrische Installation für ein eigenständiges Gerät:
 Stecken Sie einfach den Netzstecker in eine Steckdose. Das Gerät fängt sofort an im Einzelbetrieb zu
arbeiten.
Elektrische Installation für zwei oder mehrere Geräte im Haupt-/Untergerätmodus:
In diesem Modus zeigen die Geräte eine synchronisierte Show im Rhythmus des Tons an.
 Verbinden Sie 2 bis maximal 16 Geräte unter Verwendung hochwertiger, symmetrischer Mikrofonkabel
miteinander. Stellen Sie am ersten Gerät in der Kette den Hauptgerätmodus (siehe Einstellungsmenü)
und an den anderen Geräten den Untergerätmodus (siehe Einstellungsmenü) ein.
 Achten Sie darauf, dass alle Geräte an die Netzversorgung angeschlossen sind.
 Fertig!
Die elektrische Installation im DMX-Modus:
 Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um
®
JB SYSTEMS
BEDIENUNGSANLEITUNG
6/10 STRIKER
