Inhaltszusammenfassung für Xoro HRK 7560

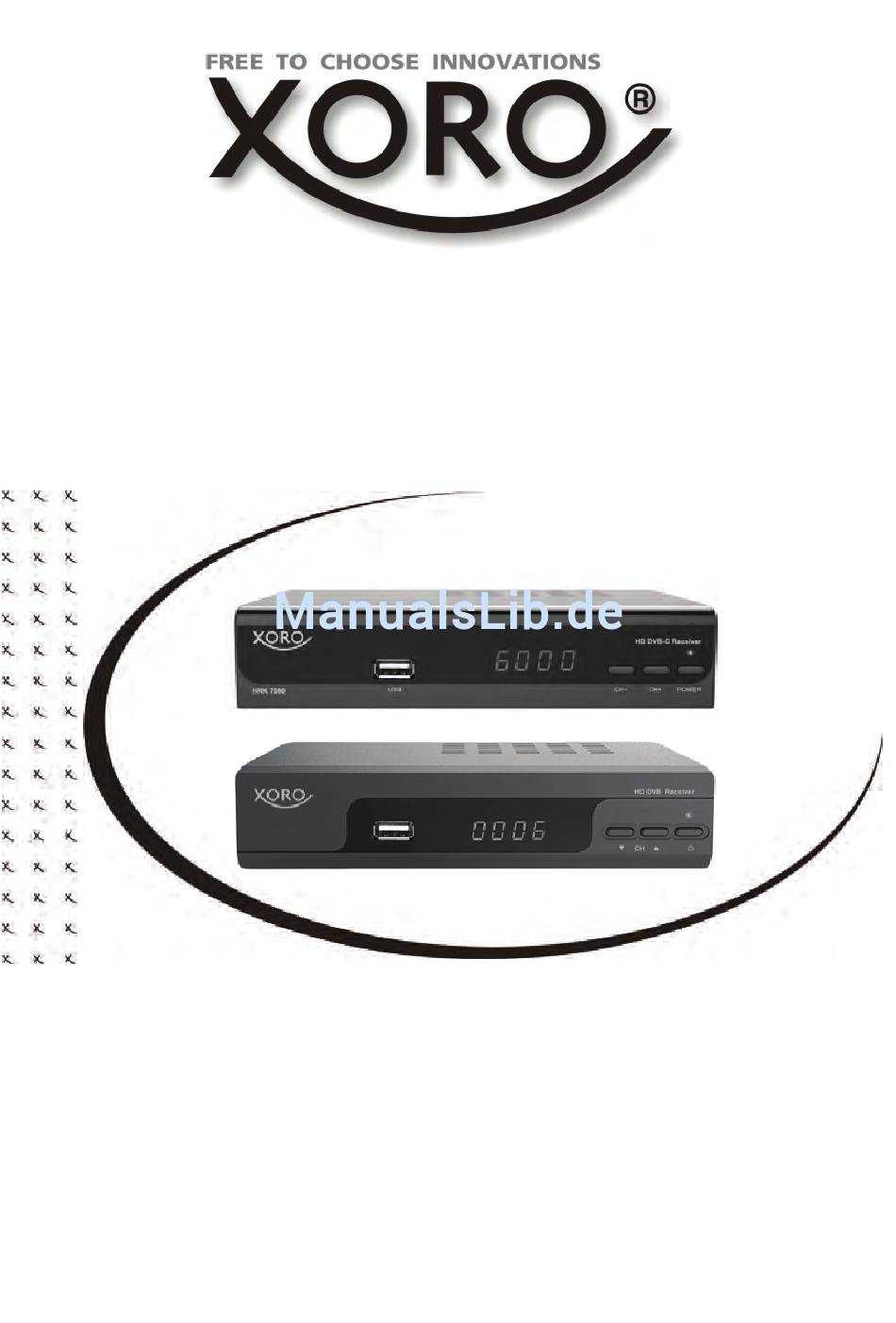

- Seite 1 HRK 7560 HRK 7564 Bedienungsanleitung User Manual...
-
Seite 3: Inhaltsverzeichnis
Spezifikation Gewährleistungsbedingungen Hinweis: Dieses Handbuch beschreibt die Benutzung der Geräte HRK 7560 und HRK 7564. Alle Abbildungen des Gerätes in diesem Handbuch zeigen den HRK 7560. Beim HRK 7564 befinden sich alle Anschlüsse und Bedienelemente an der gleichen Position und erfüllen die selben Funktionen. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. - Seite 5 Am USB-Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) ange- schlossen werden. BK-Empfangsanlage Der XORO Receiver ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage vorgesehen. • Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu ge- währleisten, lassen Sie Ihre BK-Empfangsanlage von einem Fachbetrieb installieren.
- Seite 6 Feuer und anderen Pannen führen. Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben. Kontakt mit dem XORO-Kundendienst aufnehmen: Telefon: 04161 800 24 24 (Mo.-Fr., 11.00Uhr bis 17.00Uhr) E-Mail: support@ersservice.de ERS GmbH Elektronik Repair Service...
-
Seite 7: Recycling Und Umwelt
Recycling und Umwelt Wiederverwertung von Elektrogeräte Das Produkt wurde mit hochwertigen Materialien und Komponenten hergestellt, die recyclingfähig sind und wieder verwendet werden können. Die durchkreuzte Müllton- ne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Euro- päischen Richtlinie 2002/96/EC entspricht. -
Seite 8: Lieferumfang/Übersicht
Lieferumfang / Übersicht Lieferumfang Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind: • XORO HRK 7560 oder HRK 7564 • Fernbedienung • Bedienungsanleitung Hinweise: • Das Gerät darf nur mit dem original Zubehör verwendet werden. •... -
Seite 9: Fernbedienung
Fernbedienung Einlegen der Batterien • Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-). • Schieben Sie die Batterieklappe wieder auf. • Entfernen Sie die Batterien aus der Fernbedie- nung, wenn Sie den Receiver eine längere Zeit nicht benutzen. - Seite 10 Fernbedienung Tastenbeschreibung Bereich 1 POWER (Gerät Ein-/Ausschalten) Mute (Ton stummschalten) GOTO (Zu einer bestimmten Wiedergabezeit springen) RTP (Wiederholungsmodus bei Wiedergabe ändern) SUB-T (Untertitel aufrufen) AUDIO (Tonspuren wechseln) Bereich 2 (Bildsuchlauf rückwärts/vorwärts) I (Vorherige/Nächste Datei) (Wiedergabe starten/fortsetzen) || (Wiedergabe pausieren/Timeshift) (Wiedergabe stoppen/Media Player aufrufen) (Aufnahme) ROT/PVR (Rote Funktionstaste, Aufnahmeliste anzeigen) GRÜN/V-FORMAT (Grüne Funktionstaste, HDMI-...
-
Seite 11: Anschließen
Anschließen USB Geräte USB-Buchse: Folgende USB-Geräte werden unterstützt: • USB Massenspeichergeräte • Max. Kapazität: 1024GB (1TB) • Dateisysteme: FAT32/NTFS Hinweise: • Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher. - Seite 12 Anschließen Kabelanschluss, Hi-Fi System, Fernseher, Stromversorgung Cable IN Eingang für das Antennenkabel von der Kabelfernsehanschlussdose. Loop OUT Antennenausgang zum Anschluss weiterer Geräte wie z.B. Fernseher. S/PDIF (Coaxial) (Wahl des Ausgabeformates: siehe Seite 30) Für die digitale Verbindung zu einem HiFi System benötigen Sie ein koaxiales Kabel für S/PDIF- Signale.
-
Seite 13: Erstinstallation
Erstinstallation Bei der ersten Inbetriebnahme des Receivers erscheint auf dem TV-Bildschirm das Installationsmenü. Dieses Menü enthält drei Optionen: OSD Sprache (OSD Language) Land (Country) Sendersuche (Channel Search) Mit den Pfeiltasten CH+/CH- ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn ein Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◄/►... -
Seite 14: Tägliche Bedienung
Tägliche Bedienung Wichtige Tasten und deren Funktionen Senderliste Rufen Sie die Senderliste durch das Drücken der OK/LIST Taste auf. Bedienung der Senderliste: ▲/▼ Sender auswählen PAGE Seitenweise durch die Senderliste blättern Ansehen des ausgewählten Senders EXIT Senderliste schließen Untertitel Wenn Sie zu einem TV-Sender Untertitel angezeigt haben möch- ten, drücken Sie die SUB-T Taste. - Seite 15 Tägliche Bedienung Wichtige Tasten und deren Funktionen Information Wenn Sie die i Taste (INFO) drücken, erhalten Sie eine Vielzahl von Information. Bei dem ersten Drücken der i- Taste gelangen Sie zu der Übersicht: Sendername, aktu- elles Programm, folgendes Programm usw. Erneutes Drücken der i Taste zeigt weitere Information des aktuellen Programms an.
- Seite 16 Tägliche Bedienung Wichtige Tasten und deren Funktionen Drücken Sie die EPG Taste, der elektronische Programmführer wird angezeigt. Das EPG Fenster ist wie folgt aufgeteilt: Sendername, Wechsel mit den ◄/► Tasten Links oben Rechts oben Aktuelles Datum und aktuelle Uhrzeit Links Sendungen des gewählten Senders Rechts Kurzinformation zu dem markierten Programm...
-
Seite 17: Usb-Rekorder
USB-Rekorder Timerprogrammierung Wenn Sie in der EPG-Anzeige die OK Taste nach Auswahl einer Sendung drücken, wird diese in die Timerprogrammierung übernommen. Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen. Weitere Einstellungen sind Wiederholung und Mo- dus. Die Option Wiederholung definiert, ob eine Sen- dung einmalig oder regelmäßig aufgenommen wer- den soll. -
Seite 18: Aufnahmeliste
USB-Rekorder Aufnahmeliste Die aufgenommenen Sendungen können Sie über die PVR Taste direkt aufrufen. Alle bisheri- gen Aufnahmen werden dort angezeigt. Die Bedienung in der Aufnahmeliste erfolgt über die Tasten: ▲/▼ Aufnahme auswählen Startet die Wiedergabe im Vorschaufenster Wechsel zwischen Vorschau- und Vollbildanzeige GRÜN Aufnahme umbenennen GELB... -
Seite 19: Xoro Media Player
Drücken Sie so oft die ◄/► Tasten, bis das Menü USB angezeigt wird. Drücken Sie die ▼ Taste bis die Option XORO Media Player hervorgehoben wird. Bestätigen Sie mit der OK Taste die Auswahl. Hinweis: Der Media Player kann während des Fern- sehens auch durch das Drücken der Taste ■... - Seite 20 XORO Media Player Foto Wenn Sie Fotos mit dem Receiver anzeigen möch- ten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Foto auf. Nach erfolgreichem Auslesen des USB-Speichers wird im Dateibrowser die Verzeichnisstruktur ange- zeigt. Wählen Sie mit den ▲/▼ Tasten den ent- sprechenden Ordner aus und öffnen Sie diesen...
- Seite 21 XORO Media Player Foto Musikwiedergabe während der Bildanzeige Sie können während der Bildwiedergabe auch Musik hören. Dazu müssen Sie zuerst das Musik- stück auswählen und dann zu den Bildern wechseln. Unterstützte Formate Folgende Formate werden unterstützt: • JPEG Format •...
- Seite 22 XORO Media Player Film Wenn Sie Filmdateien mit dem Receiver abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Film auf. Bitte beachten Sie die folgenden Regeln: Die Auflösung der Filmdateien darf maximal 1920 x 1080 Pixel betragen.
- Seite 23 XORO Media Player Film Abspielfunktionen während der Wiedergabe Wenn Sie einen Film ausgesucht haben und diesen mit der OK Taste gestartet haben, dann wird der Film in dem Vorschaufenster auf der rechten Seite dargestellt. Mit der ROTEN Taste können Sie in den Vollbildmodus wechseln. Eine direkte Wiedergabe in Vollbild erreichen Sie mit der PLAY Taste.
- Seite 24 XORO Media Player Unterstützte Formate Endung Container Video Max. Auflösung Audio Profil Codec Codec mpg, mpeg MPG, Mpeg 1,2 1920x 1080/30P MP2,MP3,L Main MPEG MPEG2-TS, MPEG2, 1920x 1080/30P MP2,MP3 Main H264-TS H.264 AVI, MP4 MPEG4, 1920x1080/30P H264: Main Profile Xvid 1.00, and High Profile Xvid 1.01,...
-
Seite 25: Einstellungen
Einstellungen Sender Das Hauptmenü des DVB-C Empfängers rufen Sie über die MENU Taste auf. : Sender Das Menü Sender enthält die Untermenüs Sen- derliste bearbeiten, Sortieren und LCN. Senderliste bearbeiten Mit dem Untermenü haben Sie die Möglichkeit, die gefundenen Sender entsprechend Ihren Wün- schen zu sortieren bzw. - Seite 26 Einstellungen Sender Überspringen Sender, die für das Überspringen markiert werden, werden beim Umschalten mit den Tasten CH+/-/ ▲/▼ übersprungen und können nur mit den Zifferntasten (0-9) aufgerufen werden. • Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie "überspringen" möchten. •...
-
Seite 27: Bildeinstellung
Einstellungen Bildeinstellung Das Menü Bild enthält die Optionen für: • Seitenverhältnis • Auflösung (HDMI) • Farbsystem/V-Frequenz • Signalart (SCART) Seitenverhältnis Die Einstellung bestimmt, welches Bildformat Ihr Fernseher verwendet und wie Inhalte mit abwei- chendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden. •... -
Seite 28: Sendersuche
Einstellungen Sendersuche Das Menü Sendersuche enthält folgende Einstellungen: • Autom. Suchlauf • Manueller Suchlauf • Erweiterter Suchlauf Autom. Sendersuchlauf Bei Aktivierung dieser Option startet die automatische Sendersuche. Bitte lesen Sie ab Seite 13 in dieser Anlei- tung. Achtung: Der automatische Suchlauf löscht die vorhan- dene Senderliste und erstellt eine neue. -
Seite 29: Zeit
Einstellungen Zeit Die Zeiteinstellung enthält folgende Optionen: • Zeitzoneneinstellung • Region • Zeitzone • Auto Standy Der Receiver stellt seine Uhr automatisch, so- bald ein DVB-C Sender empfangen wird. Damit der Receiver die Uhrzeit korrekt berechnen kann, muss die richtige Zeitzone eingestellt werden. Zeitzoneneinstellung Auto Der Receiver bestimmt die Zeitzone auf Grundlage des eingestellten... -
Seite 30: Präferenzen
Einstellungen Präferenzen Das Menü Präferenzen enthält die Einstellun- gen für: • OSD Sprache • Untertitel Sprache • Audio Sprache • Digital Audio Ausgabe OSD Sprache Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen. Untertitelsprache Wählen Sie die bevorzugte Sprache für Untertitel. Hinweis: Viele Sender übertragen keine Untertitel. -
Seite 31: System
Mit dieser Option können Sie sich Informationen über Software und Hardware anzeigen lassen. Software aktualisieren Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung bereitgestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten herunter geladen haben. - Seite 32 Einstellungen Das Menü USB enthält die Optionen für: • XORO Media Player • Fotoeinstellungen • Untertiteleinstellungen • PVR Einstellungen XORO Media Player Über diese Option gelangen Sie zu dem USB Media Player (siehe Seite 19 ff). Fotoeinstellungen Mit diesen Einstellungen bestimmen Sie, wie Fotos angezeigt werden.
-
Seite 33: Usb
Einstellungen Untertiteleinstellungen Diese Einstellungen beziehen sich nur auf die Darstellung von einigen Untertiteln von Videodatei- Schriftgröße Bestimmt die Schriftgröße von Untertiteln im Media Player. Hintergrund Legt fest, auf welchem Hintergrund Untertitel im Media Player angezeigt werden. Schriftfarbe Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden. PVR Einstellungen Aufnahmegerät Dieses Menü... - Seite 34 Problembehebung Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenser- vice kontaktieren (siehe Seite 6). Symptome Ursache und Lösung • Kein Suchlauf Bitte überprüfen Sie, ob Ihre Empfangsanlage für den Emp- fang digitaler Sender ausgelegt ist (Siehe Seite 5). •...
-
Seite 35: Spezifikation
Spezifikationen Allgemeine Daten Spannungsversorgung 220-240V Wechselspannung 50/60Hz Leistungsaufnahme max. 6W / Stand By <1W Abmessungen 168x40x118mm Gewicht 400g (inkl. Fernbedienung) DVB-C Tuner Impedanz 75Ohm Speicherplätze Video Videodekodierung ISO/IEC 13818-2 MPEG2 (MP@ML) MPEG4 AVC / H.264 HP@L4 Video-Auflösung bis zu 1920 x 1080p Seitenverhältnis 4:3, 16:9 Audio Dekoder... -
Seite 36: Gewährleistungsbedingungen
Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Grün- den. Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.) Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der... - Seite 37 HRK 7560 User Manual...
- Seite 39 List / Subtitles / Audio / Aspect Ratio Info / Teletext / Volume / Resolution EPG / Favorite Recorder Timer / Recording Recording List Multimedia Player Photos Music Movie Settings Program Picture Setting Time Options System Troubleshooting Specification Limited Warranty HRK 7560...
-
Seite 40: Safety Information
Do not stand vases etc. on the appliance. Water could seep into the appliance. Do not open the appliance. Pull out the mains plug if the appliance is not to be used over a longer period of time. Take care that nobody can trip over the power supply cable. HRK 7560... - Seite 41 Never spill liquid of any kind on the product. Do not expose the device and the remote control to direct sunlight. USB Port Due to the legal requirements of CE-conformity, the customer is asked to only connect USB-Sticks to the USB port. HRK 7560...
- Seite 42 Please read in the section Troubleshooting our service address and phone number. Dolby Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol are trademarks of Dolby Laboratories. Confidential Unpublished works. 1992-1997 Dolby Laboratories, Inc. All rights reserved. HRK 7560...
-
Seite 43: Recycling Information
The material recycling symbol on the plastic parts denotes that they are recyclable. Dispose them not with the normal household waste. Green Dot The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the “Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung“. HRK 7560... -
Seite 44: Accessories
Notes Accessoires When opening the package of this DVB-C Receiver, please make sure that the following accessories are included: HRK 7560 Remote Control Batteries for the Remote Control User Manual Notes: If any item should be damaged or missing, please contact your dealer without delay. -
Seite 45: Control Elements
IR Receiver USB Port Note: The unit is automatically ready to work as soon as the power supply is applied. Description of the elements: Rear Panel Aerial Input Loop Out Aerial output Digital Audio output HDMI Output SCART HRK 7560... -
Seite 46: Remote Control
In case of skin contact immediately wash the affected area. Please contact a medic after swallowing the battery oder battery acid immediately Seek medical advice if battery acid has been swallowed. In case of contact with your eyes wash out the eyes and seek medical advice. HRK 7560... -
Seite 47: Buttons
Record button ( RED / PVR Button GREEN / V-FORMAT button YELLOW / ASPECT button BLUE / TIMER button Note: The same buttons on the remote control and the front panel have the same functions; either alternative shall work. HRK 7560... -
Seite 48: Connection
Please check the video output settings. If your TV has a SCART input, choose CVBS/RGB in “Menu -> Picture -> Video Output. The schematic picture shows the connection of the HRK 7560 to the cable and the TV CATV cable Connect a SCART (or HDMI) cable to the DVB-C receiver. - Seite 49 Switch off and unplug all devices Connect the receiver and the TV with a SCART or HDMI cable Connect the HRK 7560 to the decoder or amplifier (RCA cable) Switch on all devices Activate the Digital Input at your decoder or amplifier...
-
Seite 50: First Steps
All found TV or Radio channel will be saved into the TV or Radio list. After finishing the channel search the device changes to the live picture of the first TV channel. HRK 7560... -
Seite 51: Important Keys & Functions
When viewing live pictures you have the possibility to change the aspect ratio directly via the remote control. For changing aspect ratio press ASPECT. The available modes are AUTO, 16:9 Pillar box, 16:9 Pan & Scan, 16:9 Wide screen, 4:3 Letter box, 4:3 Pan & Scan, 4:3 Full. HRK 7560... - Seite 52 To navigate in settings please use the buttons of the navigation cross ( / / / ). Resolution To change the video output resolution please press the V-FORMAT button on the remote control. The sequence changes from the resolution 720p to 1080i to 1080p to 576i to 576p and back to 720p. HRK 7560...
- Seite 53 Next/previous program Change TV program EXIT Exit timer programming Favourite If you have configured favourites FAV shows the list of favourites. Starting chosen TV program Next/previous program Next/previous page of favourites EXIT Exit favourites list Changes favourites list HRK 7560...
-
Seite 54: Recorder (Optional)
You can also program the record schedule from the Live picture. Please press the BLUE button remote control Timer programming appears on the screen. Press the RED button to add a schedule and modify the options (see picture above). HRK 7560... -
Seite 55: Recording List
Choose a recording from the list and press GREEN . Enter the new name and finish renaming by navigating to OK and pressing OK Deleting recordings Choose a recording from the list and press YELLOW. Now the recording is marked with a checkmark and OK will finally delete the recording von the USB media. HRK 7560... -
Seite 56: Multimedia Player
8GB for recording. Smaller media are maybe too slow for recording. Note: Due to CE-policies it is only allowed to connect USB-Sticks (Flashdrives) to the HRK 7560. If you want to play music, videos or pictures von USB media connect the USB media, press MENU and choose USB with / . -
Seite 57: Photos
Multimedia Player Photos For viewing photos with the HRK 7560 connect the USB media and enter the menu item Photo. After initialising the USB media the directory structure is shown. Choose the directory with and enter with OK. If there are pictures in this directory they are listed in the file browser and a preview is shown on the right. -
Seite 58: Music
Multimedia Player Music For listening music with the HRK 7560 connect the USB media and enter the menu item Music. After initialising the USB media the directory structure is shown. Choose the directory with and enter with OK. If there are music files in this directory they are listed in the file browser. - Seite 59 It is possible to speed up and down the playback with . The velocities change as follows x1 —> x2 —> x4 —> x8 —> x16 —> x32 —> x1 GOTO function Press GOTO to type a time of the movie and OK to jump to this time. HRK 7560...
-
Seite 60: Settings
You need a password for access (8 8 8 8 8 8). Following tools are available in Program Edit: Move Skip Lock Delete Favourites Rename When you exit the program edit, then the changes are saved. HRK 7560... - Seite 61 RECALL . Now type in the new name and navigate to the OK field and confirm with OK Sort Channels This option sorts the channels according to the specifications (Service name, Service ID, LCN, ONID). With this option you can display the logical channel numbers. Using the button to activate the option on or off. HRK 7560...
- Seite 62 Choose between PAL, NTSC. Video Output Choose the type of SCART output. You can choose between RGB and FBAS (CVBS). If your TV supports RGB you should choose RGB because it affords a better video quality than FBAS. HRK 7560...
-
Seite 63: Channel Search
Press the OK button to start the manual search. A searching window will be opened displaying the searching results. Full Scan Full scan is similar with auto scan, but start and end frequency can be specified. HRK 7560... -
Seite 64: Time
Define the OSD / Audio / Subtitle language. Digital Audio Here you can switch on/off the digital audio output and choose the type of digital audio. Off: Deactivate digital audio PCM: Digital audio output (PCM format) RAW: All types digital audio HRK 7560... -
Seite 65: System
Restore factory defaults by all settings. All changes in the settings will be lost. Information Shows information about soft– and hardware. Following settings are available in USB: Multimedia Photo Configure Movie Configure PVR Configure Multimedia Opens the multimedia Player (Page 20) HRK 7560... -
Seite 66: Photo Configure
Choose between transparent and coloured background Subtitle Letters Define the colour of the subtitle letters Please be sure that movie and subtitle are named equal e.g.: Movie.avi, Movie.srt It is also possible to use 2 languages: Movie.avi, Movie.ger.srt, Movie.eng.srt HRK 7560... -
Seite 67: Pvr Configure
Disk Total Spare and Disk free space are displayed here. Format On the sub menu Format you can format your storage. Important Note: Due to CE-policies it is only allowed to connect USB-Sticks (Flash drives) to the HRK 7560 HRK 7560... -
Seite 68: Troubleshooting
Troubleshooting Check the following guide for the possible cause of a problem before contacting service. Technical Support of Xoro/MAS: Tel.: +49 41 61 800 24 24 Fax: +49 41 61 800 24 61 Internet: www.xoro.de/support Symptom Correction No DVB-C reception / No DVB-C reception in your region. -
Seite 69: Specification
Connector USB Port: USB 2.0 High Speed l a i Device Weight: 400g (include remote control) Dimensions: 168 x 118 x 4 0 mm Note: Weight and dimensions are not absolutely exact values. Specifications are subject to change HRK 7560... -
Seite 70: Limited Warranty
Limited Warranty In case the products delivered are not free from defects in material or workmanship, MAS Elektronik AG has the right to either repair or replace the defective product at its choice. MAS Elektronik AG manufactures and repairs goods using components which are new or equivalent to new in accordance with industry standards and practice. - Seite 72 XORO by MAS Elektronik AG Weidegrund 3 21614 Buxtehude Deutschland Telefon: 04161 800 24 24 (Mo.-Fr. 11:00Uhr - 17:00Uhr) Fax: 04161 800 24 61 www.xoro.de www.mas.de HRK 7560/7564 ENG: V1 OEM 12573...
