Elektroanschluss

Der Elektroanschluss ist der wichtigtste Punkt bei der Installation eines Saunaaggragates.
Nur den Vorschriften entsprechende Fachelektriker dürfen die Installation vornehmen. Das
Aggregat wird halbfest an das Stromnetz angeschlossen. Beim Anschluss an das Stromnetz
ist ein Kabel des Standardtyps HO7RN-F, 245 IEC66 oder ein gleichwertiges Produkt zu
verwenden (z. B. RHH oder VSN). Auch andere Kabel zum Aggregat (Bedienfeld und
Anzeigeleuchte) müssen vom selben Typ sein und identische Abmessungen haben.
Schließen Sie die Elektrokabel an das Aggregat an
1. Das Aggregat ablegen und die Bodenplatte abschrauben.
2. Kabel zwischen Bedienfeld und Saunaaggregat (400 V 3N~) anschließen.
3. Steuerkabel zwischen Bedienfeld und Saunaaggregat (24 V) anschließen.
Farbkennzeichnung auf Seite 28 beachten.
4. Kabel kürzen, wenn sie zu lang sind.
5. Bodenplatte befestigen und Aggregat aufstellen.

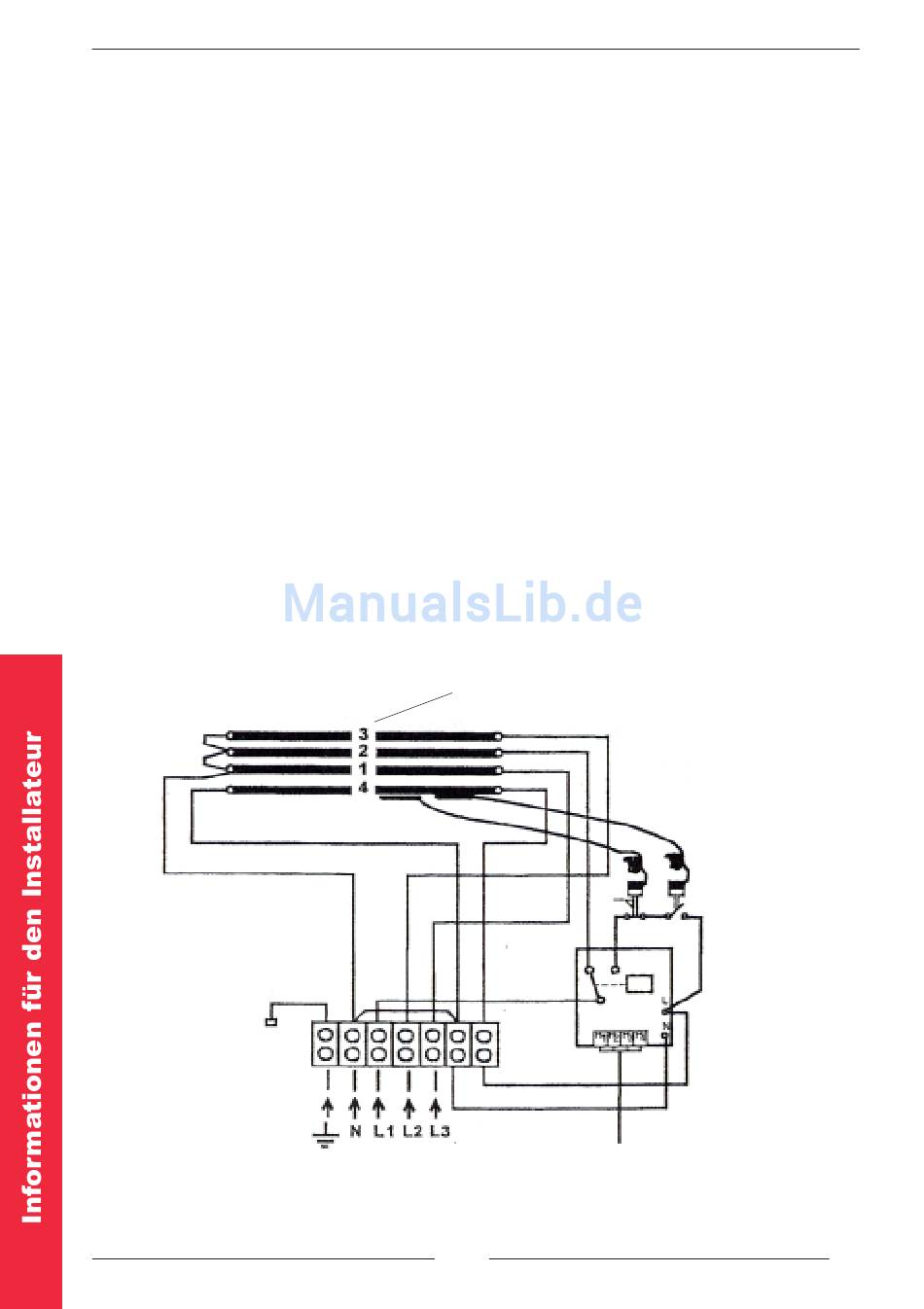

Schaltplan des Aggregates
Heizgerät (Abmessungen siehe Seite 27)
Stromversorgung des Aggregates
vom Bedienfeld (400 V 3N~)
26
24 V vom Bedienfeld
