Inhaltszusammenfassung für Saunatec 1720-60-1204

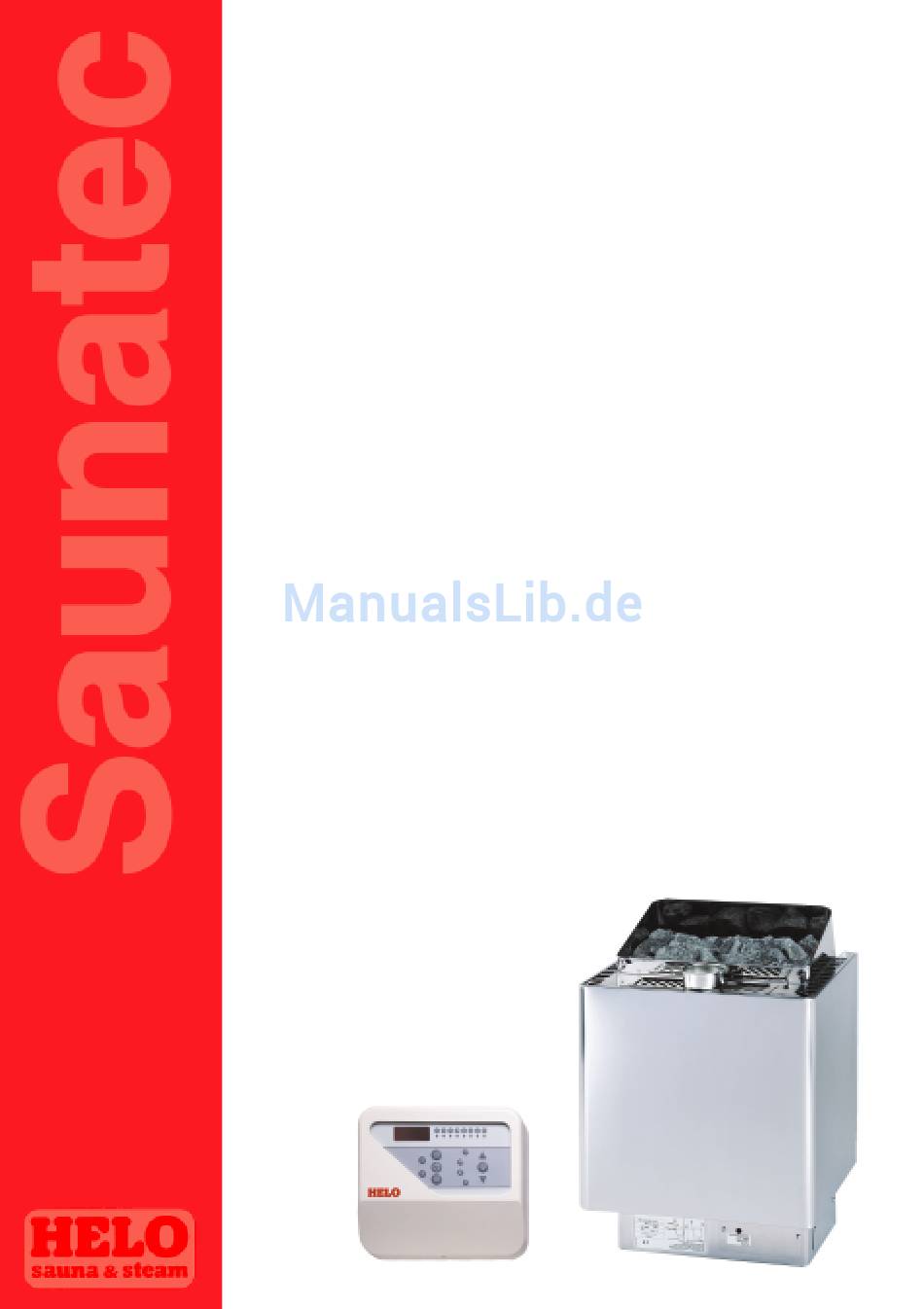

- Seite 1 Bedienungsanleitung Saunaaggregat und digitales Bedienfeld Diese Bedienungsanleitung bezieht sich auf folgende Modelle: Saunaaggregat 1720-60-1204 (6,0 kW) 1720-80-1204 (8,0 kW) 1720-90-1204 (9,0 kW) Digitales Bedienfeld 1418-2-151104...
-
Seite 2: Vielen Dank, Dass Sie Sich Für Saunatec Entschieden Haben
Die erste wendet sich an Sie als Benutzer. Die zweite ist für den Installateur vorgesehen. Saunatec ist weltweit führend im Bereich der Sauna- und Dampfsaunaprodukte. Wir entwickeln, produzieren und vermarkten Sauna- und Dampfsaunaprodukte auf der ganzen Welt. Saunatec hat die weltweit größten Produktionsanlagen für Saunaprodukte (Finnland, Deutschland und USA) und verfügt landesweit und international über ein gut ausgebautes... -
Seite 3: Zusammenfassung
Zusammenfassung Zunächst erhalten Sie als Anwender einen Überblick über die Bedienungsanleitung. Weitere Informationen zu den einzelnen Abschnitten finden Sie im Inhaltsverzeichnis auf Seite 5. Sauna einschalten Sauna ausschalten Beispiel: Sauna mit Dampffunktion 1. Taste EIN/AUS betätigen. 1. Taste EIN/AUS betätigen. 2. -
Seite 4: Beleuchtung Und Belüftung Ein- Und Ausschalten
Beleuchtung und Pflege und Wartung Belüftung ein- und ausschalten Wassertank Der Wassertank ist nach jedem Saunabesuch zu entleeren. 1. Beleuchtung und Gebläse Festgefressene Ablagerungen mit durch Betätigung der einem Entkalker und einer harten Bürste entsprechenden Taste einschalten. entfernen. Warnung! 2. Beleuchtung und Gebläse durch Betätigung der entsprechenden Taste Beim Entleeren sehr vorsichtig arbeiten. -
Seite 5: Inhaltsverzeichnis
Sie ist in zwei Sektionen Inhalt für Benutzer unterteilt. Informationen für den Benutzer und Informa- tionen für den Installateur. Vielen Dank, dass Sie sich für Saunatec Sie als Benutzer erhalten entschieden haben! ..........2 eine ausführliche Zusammenfassung ..........3 Beschreibung der Funktion Informationen für den Benutzer ...... -
Seite 6: So Funktioniert Ihre Sauna
So funktioniert Ihre Sauna Eine Sauna funktioniert ungefähr wie ein Zimmer in einer Wohnung. Im Zimmer befinden sich Heizgeräte, die dafür sorgen, dass die Zimmertemperatur den gewünschten Einstellungen entspricht. Die Belüftung führt Frischluft zu und leitet verbrauchte Luft ab. Genauso funktioniert Ihre Sauna. Es müssen allerdings einige Parameter korrekt eingegeben werden, damit die Sauna optimal funktioniert. -
Seite 7: Saunaaggregat Und Zubehör
Saunaaggregat und Zubehör Saunaaggregat Das Saunaaggregat bietet dank seiner Ausführung und Behälter für Duftzusätze Technik einzigartige Eigenschaften. Im vorderen Teil des Aggregates befindet sich ein Wassertank. Dadurch gelangt der Wasserdampf schneller in den Saunaraum. Der Wasserdampf steigert das Wohlbefinden und wirkt sich positiv auf Haut und Gesundheit aus. -
Seite 8: Bedienfeld Und Tasten
Bedienfeld und Tasten Normalsauna Anzeigeleuchten Startzeit Display Badezeit *Beleuchtung Ein/Aus PROG/OK *Belüftung Temperatur Feuchtigkeit Dampfsauna Hauptschalter Anzeigeleuchten Taste PROG/OK Einstellungswert steigern Die Anzeigeleuchten befinden sich ganz oben am Bedienfeld. Wenn die Leuchte blinkt, Funktioner aktivieren und PROG befindet sich das Bedienfeld auf der Einstellungen speichern Einstellungsebene, d. -
Seite 9: Funktionen Des Bedienfeldes
Funktionen des Bedienfeldes Am Bedienfeld werden Startzeit, Badezeit, Temperatur und Feuchtigkeit eingestellt. Sie legen selbst fest, ob Sie mit oder ohne Dampf baden möchten. Funktionen des Bedienfeldes: Hinweise und Hinweise und Hinweise und Hinweise und Hinweise und 1. Sauna ein- und ausschalten Ratschläge Ratschläge Ratschläge... -
Seite 10: Sauna Ausschalten
4. Den Wert 02:00 mit den Pfeiltasten einstellen. Das Aggregat beginnt in zwei Stunden mit der Erwärmung. 5. Startzeit mit PROG/OK speichern. 6. Taste BADEZEIT betätigen. 7. Taste PROG/OK betätigen. Die Anzeigeleuchte für die Badezeit beginnt zu blinken. 8. Den Wert 00:50 mit den Pfeiltasten einstellen. Das Aggregat wird somit 50 Minuten lang aktiv sein. -
Seite 11: Start Der Sauna Mit Dem Zuletzt Gewählten Saunaprogramm
Start der Sauna mit dem zuletzt gewählten Saunaprogramm Beim Start der Sauna mit dem zuletzt verwendeten Saunaprogramm werden dieselben Einstellungen benutzt, mit denen der letzte Normalsauna- oder Dampfsaunabesuch durchgeführt wurde. Die Einstellung der Startzeit ist jedoch individuell und somit vor jedem Saunabesuch neu zu programmieren. -
Seite 12: Einschaltung Von Beleuchtung Und Belüftung
Änderung der Badezeit 1. Taste BADEZEIT betätigen. 2. Taste PROG/OK betätigen. Die Anzeigeleuchte für die Badezeit beginnt zu blinken. 3. Badezeit mit den Pfeiltasten ändern. 4. Badezeit mit PROG/OK speichern. Änderung der Feuchtigkeit 1. Taste FEUCHTIGKEIT betätigen. 2. Taste PROG/OK betätigen. Die Anzeigeleuchte für die Feuchtigkeit beginnt zu blinken. -
Seite 13: Alarm
Alarme In Alarmsituationen liefert das Aggregat keine Wärme mehr. Der Alarm wird im Display des Bedienfeldes angezeigt. Fehler beheben und Aggregat neu starten. Alarme können aus folgenden Gründen ausgelöst werden: Alarme Display Maßnahme Kabel des Kabel zum und vom Sensor überprüfen. Temperatursensors Ist das Kabel in Ordnung, überprüfen, gebrochen oder... -
Seite 14: Allgemeines Zum Saunabaden
Saunasteine Wir empfehlen Ihnen, die Saunasteine vor der Auslegung im Aggregat abzubürsten und abzuspülen und so vom Steinstaub zu befreien. Wenn die Steine zerfallen, sollten sie schnellstmöglich ausgetauscht werden. Mehr über die Saunasteine erfahren Sie auf Seite 6. Sauna Die Sauna ist wie ein Badezimmer sauber zu halten, so dass weder Verschmutzungen noch Gerüche vorhanden sind. -
Seite 15: Beispiele Verschiedener Saunaformen
Beispiele verschiedener Sauna- formen Finnische Sauna Eine finnische Sauna ist feucht und hat eine hohe Temperatur. Dieser Zustand wird durch Aufgüsse gesteuert. Der Effekt der finnischen Sauna besteht darin, dass Sie sich sauber und warm fühlen. Vorgehensweise: 1. Stellen Sie die Temperatur auf etwa 70-80 °C ein. 2. -
Seite 16: Empfohlene Belüftung
Empfohlene Belüftung Eine funktionierende Belüftungsanlage ist die Voraussetzung dafür, dass Sie Ihr Saunabad richtig genießen können. Es gibt mehrere verschiedene Lösungen für eine Belüftungsanlage im Saunaraum, wobei man zwischen mechanischer Belüftung och Selbstabzug unterscheidet. Hier werden verschiedene Lösungen empfohlen, die davon abhängen, wo in der Sauna sich das Aggregat befindet. - Seite 17 Selbstabzug Saunaraum Selbstabzug Abluft Unter Selbstabzug wird verstanden, dass über ein Ventil in der Wand Frischluft in die Sauna geleitet wird. Das Ventil für die Zuluft wird im Bereich A angebracht. Das Abluftventil befindet sich im Bereich B, 70 Zuluft Saunabank –...
-
Seite 19: Informationen Für Den Installateur
Bedienungsanleitung sind wichtiger Sicherheitsmessungen ..... 31 als andere. Darauf wird mit folgenden Symbolen hingewiesen: Warnung Achtung Hinweise und Ratschläge Die Bedienungsanleitung bezieht sich auf folgende Modelle des Saunaaggregates: Saunaaggregat 1720-60-1204 (6,0 kW) 1720-80-1204 (8,0 kW) 1720-90-1204 (9,0 kW) Digitales Bedienfeld 1418-2-151104... -
Seite 20: Wichtige Informationen Für Den Installateur
Wichtige Informationen für den Installateur Achtung! Diese Bedienungsanleitung ist eine wichtige Hilfe bei der Montage und Installation des Die angegebenen Saunaaggregates. Aus Sicherheitsgründen Bauabmessungen der sind bestimmte Installationsmaße genaustens Bedienungsanleitung einhalten. einzuhalten. Wenn während der Installation Fragen auftauchen, wenden Sie sich bitte an Sicherstellen, dass die den Händler. -
Seite 21: Lieferumfang
Lieferumfang Saunaaggregat 1 Stück Sensoren mit Kabel (OLET 19) 1 Stück Digitales Bedienfeld 1 Stück Bedienungsanleitung 1 Stück Kabeldurchführung 1 Stück Kabeldurchführung 4 Stück Schrauben für die Sensoren, 3 x 20 mm 2 Stück Schrauben für das Bedienfeld, 4 x 25 mm 3 Stück Abdeckschraube für das Aggregat, 6 x 40 mm 2 Stück... -
Seite 22: Übersicht Über Die Elektroanschlüsse
Übersicht über die Elektroanschlüsse Die nachstehende Abbildung zeigt eine schematische Darstellung der Elektroanschlüsse für Saunaaggregat und Bedienfeld. Ausführlichere Informationen über den Elektroanschluss finden Sie auf Seite 26. Temperatursensor OLET 19 Digitales Bedienfeld Stromversorgung des Bedienfeldes: 400 V Saunaaggregat Stromversorgung des Aggregates: 24 VDC Stromversorgung des Aggregates: 400 V 3N~... -
Seite 23: Montage Von Aggregat Und Temperatursensor
Montage von Aggregat und Temperatursensor Montage des Aggregates: Die Montage des Aggregates in der Sauna setzt eine sorgfältige Arbeit des Installateurs 1. Installationsabmessungen voraus. Das Saunaaggregat hat bestimmte auf den Abbildungen und die Installationsmaße, die aus Sicherheitsgründen Tabelle auf Seite 24 genaustens einzuhalten sind. -
Seite 24: Daten Und Installationsabmessungen
Daten und Installationsabmessungen Leistung Volumen Höhe Vor dem Fußboden Aggregat Saunaraum Saunaraum Seitenwand, A aggregat, D K (mm) (kW) (mm) (mm) (mm) 1900 7-12 1900 8-13 1900 Wandmontage Alle Maßangaben sind Millimeter (mm). Temperatursensor OLET 19 Obere Saunabank Untere Saunabank... -
Seite 25: Temperatur- Und Feuchtigkeitssensor Montieren
Temperatur- und Feuchtigkeitssensor montieren 1. Montagepositionen der Sensoren an der Wand der Sauna kennzeichnen. Beachten Sie die Abbildungen auf Seite 32. 2. Abdeckung des Sensors mit einem Schraubenzieher öffnen. Siehe Abbildungen 1 und 2. 3. Sensor mit den Schrauben 3 x 20 mm an der Wand befestigen. Siehe Abbbildung 3. 4. -
Seite 26: Elektroanschluss
Elektroanschluss Der Elektroanschluss ist der wichtigtste Punkt bei der Installation eines Saunaaggragates. Nur den Vorschriften entsprechende Fachelektriker dürfen die Installation vornehmen. Das Aggregat wird halbfest an das Stromnetz angeschlossen. Beim Anschluss an das Stromnetz ist ein Kabel des Standardtyps HO7RN-F, 245 IEC66 oder ein gleichwertiges Produkt zu verwenden (z. -
Seite 27: Anschluss An Das Stromnetz
Anschluss an das Stromnetz Leistung Sicherung Aggregat (kW) HO7RN-F, 245 IEC66 (z. B. RHH od. VSB) 3 x 10 5 x 1,5 3 x 16 5 x 2,5 3 x 16 5 x 2,5 Heizgerät Leistung (kW) Heizgerät (230 V) SEPC 65 SEPC 65B SEPD 179... -
Seite 28: Schaltplan Für Bedienfeld Und Temperatursensor
Schaltplan für Bedienfeld und Temperatursensor Sensorkabel und Steuerkabel Blau Weiß Gelb Sensorkabel Steuerkabel... - Seite 29 Schaltplan des Bedienfeldes LEUCHTE GEBLÄSE Aggregat Belüftung Temperatursensor Netzanschluss (400 V) (50 W) OLET 19 Beleuchtung Aggregatsteuerung (120 W) (24 V)
-
Seite 30: Montage Und Programmierung Des Bedienfeldes
Montage und Programmierung des Bedienfeldes Das Bedienfeld hat Löcher auf der Rückseite. Diese sind für die Montage des Bedienfeldes vorgesehen. Nach der Montage des Bedienfeldes sind verschiedene Grundeinstellungen im Display vorzunehmen. Die Grundeinstellungen beziehen sich u. a. auf Uhrzeit und Sprache. Abmessungen Bedienfeld Breite: 250 mm Höhe: 222 mm... -
Seite 31: Kabelanschluss Am Bedienfeld
Kabelanschluss am Bedienfeld Steuerkabel Feuchtigkeitssensor 24 V OLET 18 (T2) Saunatest und Sicherheitsmessungen Nach Abschluss der Installation und Durchführung aller Punkte auf der Checkliste ist die Sauna zu Testzwecken zu erwärmen, und außerdem sind die erforderlichen Sicherheitsmessungen vorzunehmen. Durch die Testerwärmung sollen eventuelle Fehler und Mängel im Material erkannt werden, aber auch, ob bei der Installation etwas schief gegangen ist. - Seite 32 PL 72, SF-02201 ESPOO, Finnland / PL 15, SF-10901 HANKO, Finnland Homepage: www.saunatec.fi - Email: info@saunatec.fi 314 SKSW 10 A...
