Ansteuerbare
Kolbenmembranpumpe
Baureihe C 409.2 KM
Betriebsanleitung
1.4

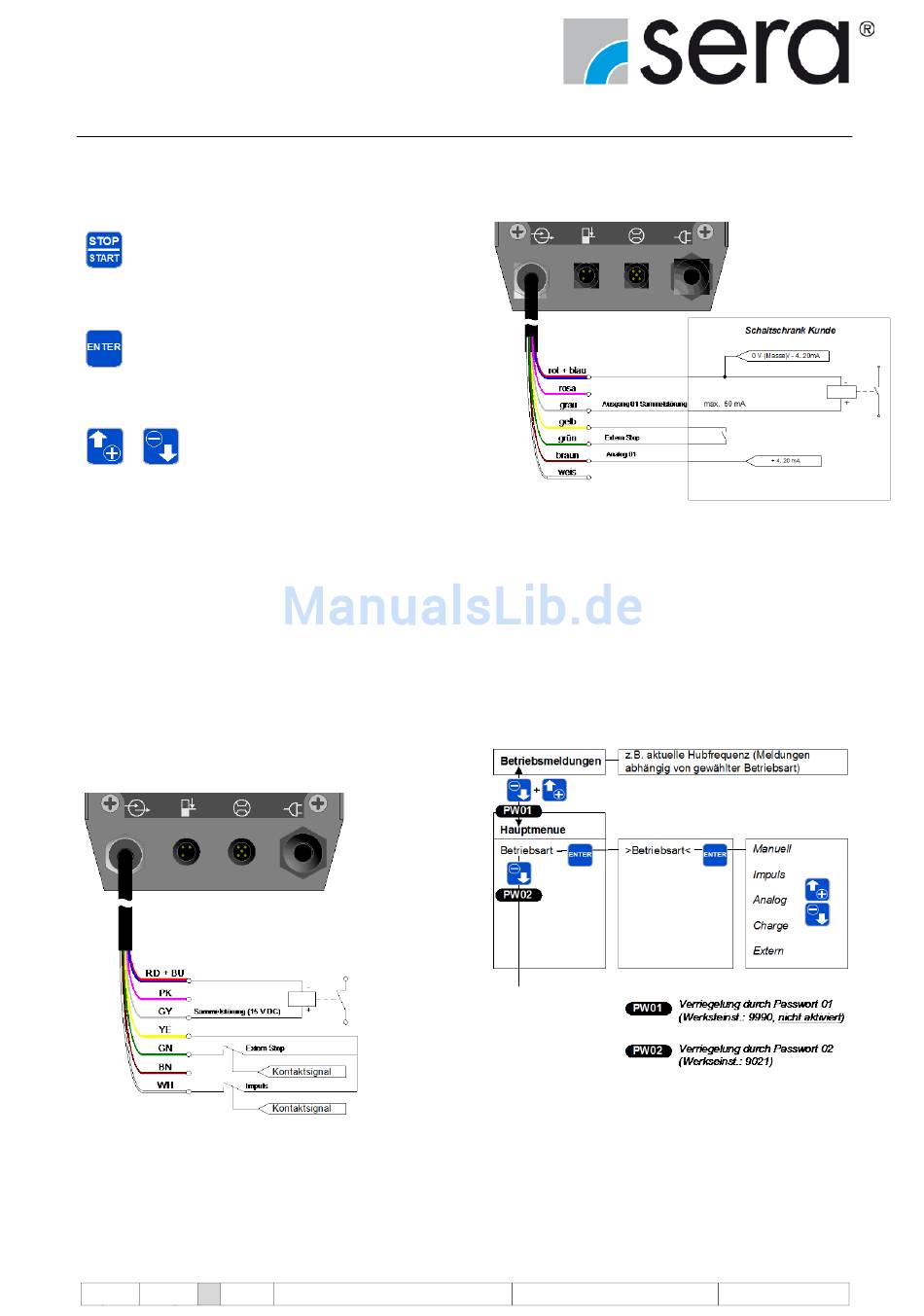

Tastenbedienung

Zur Bedienung der Pumpe stehen 4 Tasten zur Verfügung:
STOP/START-Taste
Nachdem der Netzstecker angeschlossen ist, wird die Pumpe
mit der STOP/START-Taste ein- bzw. ausgeschaltet.
ENTER-Taste
Mit der ENTER-Taste werden Werteingaben geöffnet und be-
stätigt sowie Menüpunkte ausgewählt.
UP- / DOWN-Taste
Mit der UP-/DOWN-Taste kann zwischen den verschiedenen
Menüpunkten und -ebenen sowie den Anzeigen verschiedener
Betriebsmeldungen gewechselt werden.
Bei der Einstellung von Parametern dient die UP-Taste zur
Erhöhung und die DOWN-Taste zur Verringerung des Parame-
terwertes.
1.5

Werkseinstellungen

Die werkseitige Einstellung der Pumpenelektronik ist dem Un-
terpunkt 11.4 zu entnehmen
1.6 Steuerein- und ausgänge
1.6.1

Ansteuerung mittels Kontaktsingal

Abb. 03 (Ansteuerung von Digitaleingängen per potentialfreiem
Kontaktsignal sowie die Ansteuerung eines Relais über
einen Ausgang der Dosierpumpe)
TA 436 Rev. 08 de 03/2016
Technische Änderungen vorbehalten!
1.6.2

Ansteuerung mittels Analogsignal

Abb. 04 (Ansteuerung von Analog-/Digitaleingängen per
Analogsignal, potentialfreiem Kontaktsignal
sowie die Ansteuerung eines Relais über
einen Ausgang der Dosierpumpe)
1.7

Wahl der Betriebsart

Zur Auswahl der Betriebsart wie folgt vorgehen:
1. Programmierebenen durch Eingabe des Passwortes
PW01 freigeben (Werkseinstellung 9990)
2. Betriebsart umschalten.
