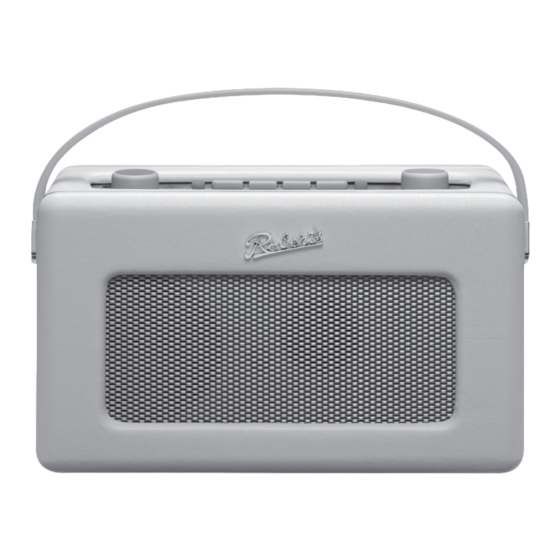

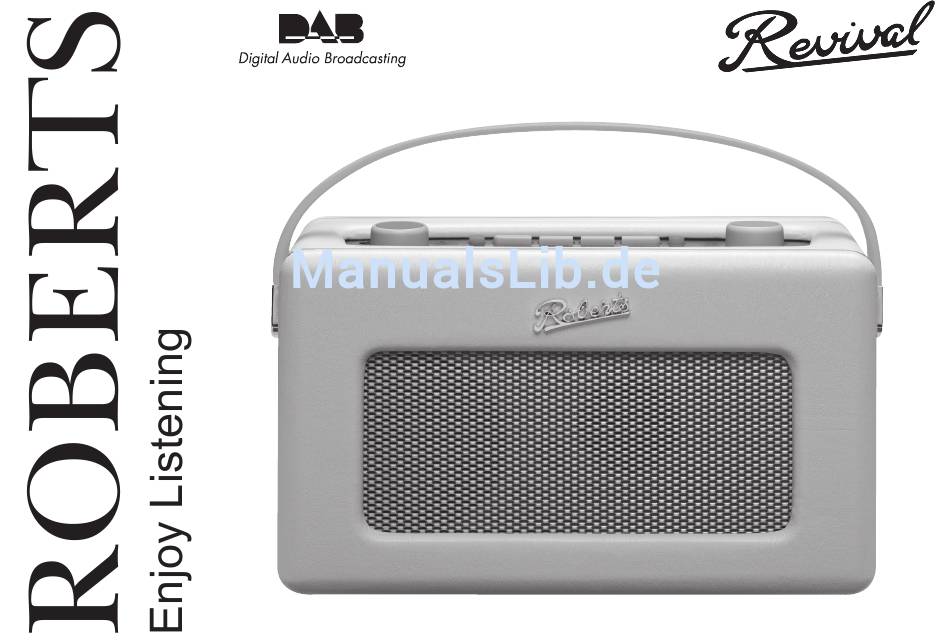

- Seite 1 DAB+/FM RDS Digitalradio Modell RD-60 Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme...
-
Seite 2: Inhaltsverzeichnis
Inhalt Tastenbelegung und Funktionen ........2-3 Systemrückstellung ............19 Batteriebetrieb ..............4 Kopfhörerbuchse ...............20 Benutzung des Netzteils ............4 AUX-Eingang für Zusatzgeräte..........20 Radiobetrieb - DAB..............5 Line-Out Buchse ..............21 Sendereinstellung - DAB .............6 Display Hintergrundbeleuchtung ........21 Displaymodi - DAB ..............7 Allgemeines ...............22 Auffi nden neuer Sender - DAB ..........8 Spezifi... -
Seite 3: Tastenbelegung Und Funktionen
Tastenbelegung und Funktionen (Draufsicht) 1. Batterie-Anzeige 6. Favoriten 11. Senderspeicher 2. Lautstärke 7. Ein/Aus 12. Senderwahl 3. Ohrhörerbuchse 8. FM/DAB 13. LCD Display 4. AUX Eingang für Zusatzgeräte 9. Automatische Sendersuche 5. Teleskopantenne 10. Info... - Seite 4 Tastenbelegung und Funktionen 14. Netzteileingang 15. Line-Ausgangsbuchse 16. USB-Port (im Gerät)
-
Seite 5: Batteriebetrieb
Batteriebetrieb 1. Drücken Sie die Entsperrtaste zum Öffnen der Geräterückseite. 2. Setzen Sie vier LR20 (D) Batterien in das Batteriefach ein. Bitte achten Sie auf die Polarität. Schließen Sie die Geräterückseite wieder und verriegeln sie. 3. Das Aufl euchten der Batterie-Anzeige, ein verzerrter Klang oder das selbsttätige Ausschalten des Radios weist darauf hin, dass die Batterien erschöpft sind und ausgetauscht werden müssen. -
Seite 6: Radiobetrieb - Dab
Radiobetrieb – DAB 1. Ziehen Sie die Teleskopantenne vorsichtig aus. 2. Drücken Sie On/Off zum Einschalten des Radios. Das Display zeigt „Welcome to DAB“. 3. Bei Erstbenutzung des Radios wird eine Schnellsuche durch Band III nach DAB-Kanälen durchgeführt. War das Radio vorher bereits in Gebrauch, so wird der zuletzt eingestellte Sender gewählt. -
Seite 7: Sendereinstellung - Dab
Sendereinstellung – DAB 1. Auf der oberen Zeile des Displays wird der aktuelle Sendername angezeigt. 2. Scrollen Sie mit dem Tuning Drehknopf durch die Liste verfügbarer Sender auf der unteren Displayzeile, bis Sie den gewünschten Sender gefunden haben. 3. Drücken Sie Tuning zur Auswahl des Senders, im Display wird „Now tuning...“... -
Seite 8: Displaymodi - Dab
Displaymodi – DAB Ihr Radio verfügt über sechs Anzeigemodi: 1. Drücken Sie Info zum Durchlaufen der Modi. a. Laufschrift Anzeige von Interpret, Songtitel, Phone-In Rufnummern usw. als Laufschrift. b. Programmtyp Anzeige des Programmtyps des aktuellen Senders, beispielsweise Pop, Klassik, Nachrichten usw. c. -
Seite 9: Auffi Nden Neuer Sender - Dab
Auffi nden neuer Sender – DAB Im Laufe der Zeit werden möglicherweise neue Sender verfügbar. Zum Auffi nden dieser Sender gehen Sie bitte wie folgt vor: 1. Drücken Sie Auto Tune, im Display wird „Scanning…“ angezeigt. Ihr Radio durch sucht die Band III DAB Frequenzen. Werden neue Sender aufgefunden, so erhöht sich die Zähleranzeige auf der rechten Seite des Displays und die Sender werden Ihrer Liste hinzugefügt. -
Seite 10: Manuelle Sendersuche - Dab
Manuelle Sendersuche – DAB Mit der manuellen Sendersuche stellen Sie direkt die verschiedenen DAB-Band III Kanäle ein. 1. Halten Sie Info gedrückt, bis im Display „Manual tune“ angezeigt wird. Drücken Sie den Tuning Drehknopf zur Auswahl dieser Funktion. 2. Drehen Sie Tuning zur Auswahl des gewünschten DAB Kanals. 3. -
Seite 11: Dynamikbereich-Einstellungen (Drc) - Dab
Dynamikbereich-Einstellungen (DRC) – DAB Die Einstellung des Dynamikbereichs (oder DRC) kann leise Töne besser hörbar machen, wenn Ihr Radio in einer lauten Umgebung benutzt wird. 1. Drücken Sie On/Off zum Einschalten des Radios. 2. Halten Sie Info gedrückt. Im Display wird „Manual tune“ angezeigt. 3. -
Seite 12: Bedienungshinweise Radio - Sendersuche Ukw
Bedienungshinweise Radio – Sendersuche UKW 1. Ziehen Sie die Teleskopantenne voll aus. 2. Drücken Sie On/Off zum Einschalten des Radios. 3. Drücken Sie den Band Umschalter zum Umschalten auf das UKW-Band. 4. Drücken Sie kurz Auto Tune, Ihr Radio sucht aufwärts (von den unteren zu den oberen Frequenzen) durch das Frequenzband und hält beim Auffi... -
Seite 13: Manuelle Sendersuche - Ukw
Manuelle Sendersuche – FM 1. Drücken Sie On/Off zum Einschalten des Radios. 2. Drücken Sie die Bandwahltaste zur Auswahl des UKW (FM) Bandes. Ziehen Sie die Teleskopantenne für UKW-Empfang voll aus. 3. Drehen Sie den Tuning Drehkopf zum Einstellen eines Senders. Mit jedem Klick des Drehknopfes ändert sich die Frequenz aufwärts oder abwärts um 50 kHz. -
Seite 14: Displaymodi - Ukw
Displaymodi – UKW Im UKW-Modus kann die untere Displayzeile auf eine der nachstehenden Anzeigeoptionen eingestellt werden: 1. Drücken Sie Info zum Durchlaufen der unterschiedlichen Modi. a. Laufschrift Anzeige von Interpret, Songtitel, Phone-In Rufnummern usw. als Laufschrift. b. Programmtyp Anzeige des Programmtyps, beispielsweise Pop, Klassik, Nachrichten usw. -
Seite 15: Favoritensender
Favoritensender Ihr Radio kommt mit einer Taste, die sofort das gewünschte Wellenband und Ihren Favoritensender aufruft. Hiermit können Sie jeweils einen Sender des UKW- oder DAB-Bandes speichern. Folgen Sie zur Einstellung Ihres Favoritensenders bitte nachstehenden Schritten: 1. Ziehen Sie die Teleskopantenne aus und schalten Sie das Radio ein. -
Seite 16: Senderspeicher Dab Und Fm
Senderspeicher – DAB und UKW Zum einfacheren Auffi nden Ihrer Lieblingssender können Sie gewählte Sender im Speicher ablegen. Ihr Radio speichert die Sender separat für DAB- und UKW-Modus. In jedem der Modi können Sie beliebig viele Sender speichern. Sie können die Anzeige zwischen allen DAB-Sendern (oder allen UKW-Frequenzen) und Ihren Senderspeichern einfach umschalten. -
Seite 17: Ukw Stereo/Mono
UKW Stereo/Mono 1. Beim Empfang eines schwachen Sender sind Nebengeräusche möglich (insbesondere bei der Benutzung von Kopfhörern). Zur Verminderung der Geräusche drücken Sie Tuning, bis im Display „Switch to Mono“ angezeigt wird. Ihr Radio schaltet nun in Monobetrieb um. 2. Zur Rückkehr zum Stereomodus halten Sie Tuning gedrückt, bis im Display „Switch to Auto“... -
Seite 18: Suchempfi Ndlichkeit - Ukw
Suchempfi ndlichkeit – UKW Ihr Radio sucht gewöhnlich nach UKW-Sendern mit ausreichend starkem Signal für einen guten Empfang. Möglicherweise wollen Sie jedoch die automatische Sendersuche in die Lage versetzen, auch schwächere Signale zu fi nden, vielleicht von weiter entfernten Sendern. Ihr Radio ist mit einer örtlich / entfernt Option für die automatische Sendersuche ausgestattet. -
Seite 19: Software Version
Software Version Die Anzeige der Software Version kann nicht verändert werden und dient lediglich Ihrer Information. 1. Zur Anzeige der Software Version muss sich Ihr Radio im DAB-Modus befi nden, halten Sie nun Info für 2 Sekunden gedrückt. 2. Drehen Sie den Tuning Drehregler, bis „SW Version“ angezeigt wird. Drücken Sie den Tuning Drehregler, bis die Versionsnummer angezeigt wird. -
Seite 20: Systemrückstellung
Systemrückstellung Zeigt Ihr Radio Fehlfunktionen oder fehlen Anzeigen im Display oder sind unvollständig, so führen Sie bitte eine Rückstellung durch. Hiermit werden alle Einstellungen des Radios zu den Werkseinstellungen zurückgestellt. Es sind keine Senderspeicher belegt und die Liste der DAB-Sender ist leer. Sind Sie umgezogen und wollen Sie jene örtlichen DAB-Sender löschen, die nicht mehr empfangen werden können, so können Sie ebenfalls diese Rückstellung durchführen. -
Seite 21: Kopfhörerbuchse
Kopfhörerbuchse Eine 3,5 mm Kopfhörerbuchse oben links dient dem Anschluss Ihrer Ohr- oder Kopfhörer. Anschluss der Kopfhörer schaltet die Lautsprecher des Radios stumm. WICHTIGER HINWEIS: Übermäßiger Schalldruck von Kopfhörern kann zu Hörschäden führen. AUX-Eingang für Zusatzgeräte 1. Schließen Sie eine Stereo- oder Mono-Audioquelle (CD-Player, MP3-Player usw.) an der AUX-Eingangsbuchse an. -
Seite 22: Line-Out Buchse
Line-Out Buchse Eine 3,5 mm Line-Ausgangsbuchse auf der Geräterückseite dient dem Anschluss des Audiosignals an einen Verstärker. Anschluss eines Audiokabels schaltet die Lautsprecher des Radios nicht stumm. Regeln Sie bei Bedarf die Lautstärke herunter. Display Hintergrundbeleuchtung 1. Im Batteriebetrieb bleibt die Hintergrundbeleuchtung des Displays für etwa 12 Sekunden nach jedem Tastendruck eingeschaltet. -
Seite 23: Allgemeines
Allgemeines • Setzen Sie Ihr Radio weder Spritz- noch Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Setzen Sie dieses Radio nicht Wasser, Dampf oder Sand aus. Betreiben Radio ab. Sie es nicht bei extremer Hitze, wie beispielsweise in einem in der Sonne •... -
Seite 24: Garantie
Etwaige Garantieansprüche sind gegenüber dem Händler geltend zu machen, von dem dieses Gerät erworben wurde. Wahrscheinlich wird Ihr Roberts-Händler den Defekt Ihres Gerätes schnell und effi zient beheben können. Sollte es jedoch erforderlich sein, wird der Händler das Gerät an die Störungsstelle unseres Unternehmens zur Bearbeitung zurückschicken.
