über den Kabelschirm. Der Einfluss von Störspan-
nungen, die der Speisegleichspannung überlagert
sind, auf die Ausgangsspannung des Mikrophons
wird dadurch um das Maß der Unsymmetriedämp-
fung herabgesetzt, bei Neumann-Mikrophonen um
mehr als 60 dB. Mit der Phantomspeisung ist eine
kompatible Anschlusstechnik möglich, weil zwi-
schen beiden Modulationsadern keine Potential-
differenz besteht: Auf die Anschlussdosen können
wahlweise auch dynamische Mikrophone oder
Bändchenmikrophone sowie die Modulationska-
bel röhrenbestückter Kondensator-Mikrophone
geschaltet werden, ohne dass die Speisegleich-
spannung abgeschaltet werden muss.
5.2 Betrieb mit Netzgeräten
Für die Stromversorgung sind alle P48-Netzgerä-
te geeignet, die mindestens 2 mA je Kanal abge-
ben.
Das Neumann P48-Netzgerät hat die Bezeichnung
N 248. Es ist zur Stromversorgung zweier Mono-
Kondensatormikrophone oder eines Stereomikro-
phons mit 48 V ± 1 V, maximal 2 x 6 mA, geeignet
(siehe auch Neumann-Druckschrift 68832: „48 V-
Phantomspeisegeräte").
Die Zuordnung der Mikrophonanschlüsse und die
Polarität der Modulationsadern ist am Ausgang
des Speisegerätes die gleiche wie am Mikrophon.
Das Netzgerät N 248 versorgt ein oder zwei Mikro-
phone mit 48 V-Phantomspeisung P48. Alle An-
schlüsse mit XLR 3-Flanschdosen. Die Modulati-
onsausgänge sind gleichspannungsfrei.
Das Gerät ist in drei Ausführungen erhältlich:
N 248 EU ............ sw .......... Best.-Nr. 008537
N 248 US ............ sw .......... Best.-Nr. 008538
N 248 UK ............ sw .......... Best.-Nr. 008539
5.3 Batteriespeisung
Steht keine Netzspannung zur Verfügung, kann die
Speisung mit einem Batteriespeisegerät BS 48 i-2
erfolgen. Dieses liefert 48 V ± 1 V, maximal je
5 mA, und wird jeweils von einer 9 Volt-Blockbat-
terie Typ IEC 6 F 22 gespeist.
BS 48 i-2 ............................. Best.-Nr. 006496
Das Gerät BS 48 i-2 ist mit 5-poligen XLR-Steck-
verbindern ausgerüstet.
6
voltage noise super-imposed on the microphone
output voltage is reduced by the common mode
rejection factor. Neumann microphones have a
common mode rejection factor exceeding 60 dB.
Phantom powering provides a fully compatible
connecting system, since no potential differences
exist between the two audio conductors. Studio
outlets so powered will therefore also accept dy-
namic microphones and ribbon microphones as well
as the modulation conductors of tube-equipped
condenser microphones without the need to switch
off the dc supply voltage. No harm is done even if
a phantom power supply is connected to an outlet
which is centrally phantom powered.
5.2 Ac Supply Operation
All P48 power supplies in accordance with IEC 1938
which provide at least 2 mA per channel, are suit-
able for powering the microphones.
The Neumann P48 power supply unit bears the
designation N 248. It is designed to power two
mono condenser microphones or one stereo micro-
phone at 48 V ± 1 V, max. 2 x 6 mA (see also Neu-
mann bulletin no. 68832: "Phantom 48 VDC Pow-
er Supplies").
The assignment of the microphone terminals and
the modulation polarity at the power supply out-
put are identical to those at the microphone.
The N 248 supplies one stereo microphone, or two
mono condenser microphones with 48 V phantom
power (P48). All connectors are of XLR 3 type. The
audio signal outputs are DC-free.
Three versions are available:
N 248 EU ............ blk ........... Cat. No. 008537
N 248 US ............ blk ........... Cat. No. 008538
N 248 UK ............ blk ........... Cat. No. 008539
5.3 Battery Powering
If a mains power source is not available, power
can be supplied by the unit BS 48 i-2. It delivers
48 V ± 1 V, at 5 mA maximum, and is powered by a
9-volt monobloc battery Type IEC 6 F 22.
BS 48 i-2 ............................... Cat. No. 006496
The BS 48 i-2 is equipped with 5-pin XLR connec-
tors.
(Siehe auch Neumann-Druckschrift 68832... „48 V-
Phantomspeisegeräte").
Die Zuordnung der Mikrophonanschlüsse und die
Polarität der Modulationsadern ist am Ausgang der
Speisegeräte die gleiche wie am Mikrophon.
6.
Betrieb an unsymmetrischen oder
mittengeerdeten Eingängen
Die 48 V-Phantom-Speisegeräte BS 48 i-2 und
N 248 haben gleichspannungsfreie Ausgänge, so
dass für den Anschluss an unsymmetrische Ein-
gänge kein Übertrager erforderlich ist.
Beim USM 69 i sind jeweils Pin 2 und 4 die „hei-
ße Phase". Pin 3 und Pin 5 müssen für unsymmet-
rische Eingänge an Masse gelegt werden.
Bei vielen anderen als den o.g. Phantomspeisege-
räten liegen nicht nur die Modulationsleitungen
zum Mikrophon auf dem Potential der Speisespan-
nung von +48 V, sondern auch die vom Speisege-
rät abgehenden Modulationsleitungen. Für die in
der Studiotechnik allgemein üblichen symmetri-
schen und erdfreien Verstärker und Mischpultein-
gänge ist dies ohne Bedeutung. Dagegen wird die
Speisespannung beim Anschluss an einseitig oder
mittengeerdete Verstärkereingänge kurzgeschlos-
sen, und es ist kein Betrieb möglich. Dann beste-
hen folgende Lösungsmöglichkeiten:
a) In mittengeerdeten Geräten mit Eingangs-
übertrager (z.B. einige NAGRA-Geräte) kann die be-
treffende Erdverbindung fast immer ohne Nachtei-
le für die Funktion des
Gerätes
aufgetrennt
werden.
b) In jede abgehende
M o d u l a t i o n s l e i t u n g
kann zur Abblockung
der
48 V-Gleichspan-
nung eine RC-Kombina-
tion eingefügt werden
(siehe Abbildung 1 und
Neumann-Information
Nr. 84 221).

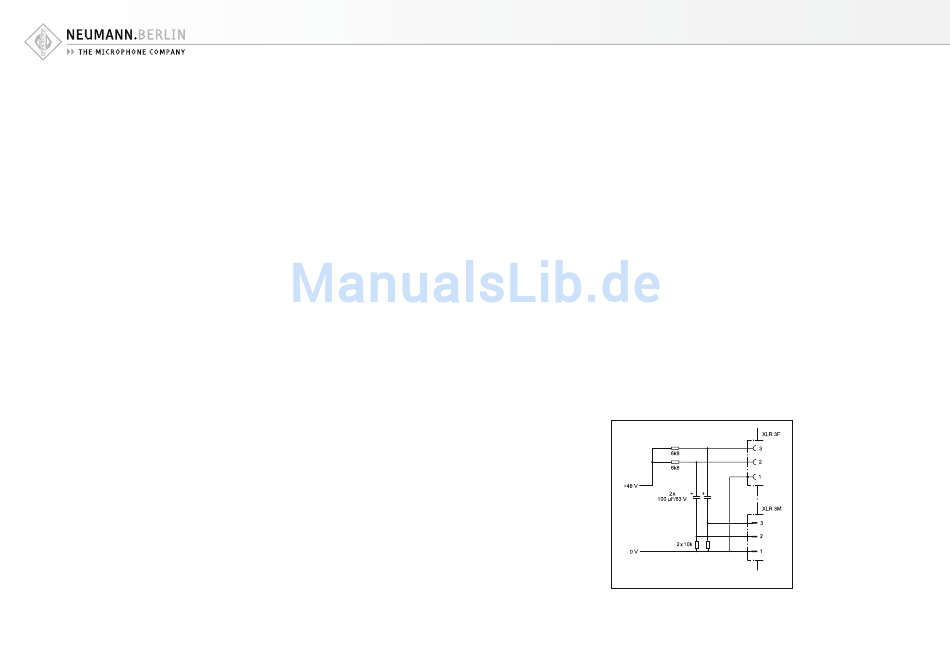

Abbildung / Figure 1
USM 69 i
(See Neumann bulletin 68832... "Phantom 48 VDC
Power Supplies".)
The assignment of the microphone terminals and
the modulation polarity at the power supply out-
put are identical to those at the microphone.
6.
Operation with Unbalanced or
Center Tap Grounded lnputs
The BS 48 i-2 and N 248 phantom 48 Vdc power
supplies are dc-free so that no transformer is re-
quired for connection to unbalanced inputs.
In the case of the USM 69 i stereo condenser mi-
crophone pin 2 and pin 4 are the "hot phases".
Pin 3 and 5 must be connected to earth.
In the case of many other phantom powering units
(except those mentioned above), not only the mod-
ulation leads to the microphone, but also the out-
going modulation leads from the powering unit,
are at the potential of the feed voltage (+48 V).
This is of no significance for the balanced, float-
ing amplifier and mixing console inputs in gener-
al studio use. On the other hand, the feed voltage
will be short-circuited when connected to single-
ended or center tap grounded amplifier inputs, and
no operation will be possible. This can be circum-
vented as follows:
a) In center tap grounded equipment with input
transformer (e.g. some NAGRA units), the earth
lead can almost always be disconnected without
affecting the function of the
equipment.
b) In every outgoing modula-
tion lead, an RC network can
be incorporated to block the
48 Vdc voltage (See Figure 1
and Neumann-Information no.
84 222).
