1 Anschluss Remoteleitung
Die Remoteleitung wird mit dem automatischen Antennen-
anschluss des Steuergerätes (Radio) verbunden. Dieser ist nur
aktiviert, wenn das Steuergerät EIN-geschaltet ist. Somit wird der
Verstärker mit dem Steuergerät ein-und ausgeschaltet.
2 Anschluss Batteriekabel
Das +12V-Versorgungskabel ist am Pluspol der Batterie anzusch-
ließen. Empfohlener Querschnitt: min. 16 mm 2 .
3 Anschluss Massekabel
Das Massekabel sollte am zentralen Massepunkt (dieser befindet
sich dort wo der Minuspol der Batterie zum Metallchassis des Kfz
geerdet ist) oder an einer blanken, von Lackresten befreiten Stelle
des Kfz-Chassis angeschlossen werden.
4 Sicherungen
Die Eingangssicherungen sind parallel geschaltet und schützen
vor einem geräteinternen Fehler, d. h. die Anlage muß mit einer
zusätzlichen Sicherung in Nähe der Batterie (max. 30 cm entfernt)
abgesichert werden. Die Sicherungswerte betragen 3 x 25 Ampere.
5 Sicherungsfunktionsanzeige
Sollten die Sicherungen (4) durch eine Fehlfunktion zerstört wer-
den, wird dieses durch das Aufleuchten der roten LED angezeigt.
Bei normalem Betrieb bleibt die LED erloschen.
6 - 7 Signaleingänge
Die Precision-Verstärker haben RCA-Anschlüsse zum Kontaktieren
von Cinchkabeln, die mit den Vorverstärkerausgängen der Line-
Outputs des Steuergerätes oder eines Vorverstärkers verbunden
werden. Diese Anschlüsse sind vergoldet um eine bessere NF-
Übertragung zu gewährleisten.
8-9 Levelregler für Eingangsempfindlichkeit
Mit Hilfe dieser Regler kann die Eingangsempfindlichkeit der ein-
zelnen Kanäle A bis D an die Ausgangsspannung des angeschlos-
senen Steuergerätes angepasst werden. Diese Regler sind keine
Lautstärkeregler, sondern dienen nur der Anpassung. Der
Regelbereich ist 300 mV bis 8,5 V.
10 Umschalter für die Kanäle A und B

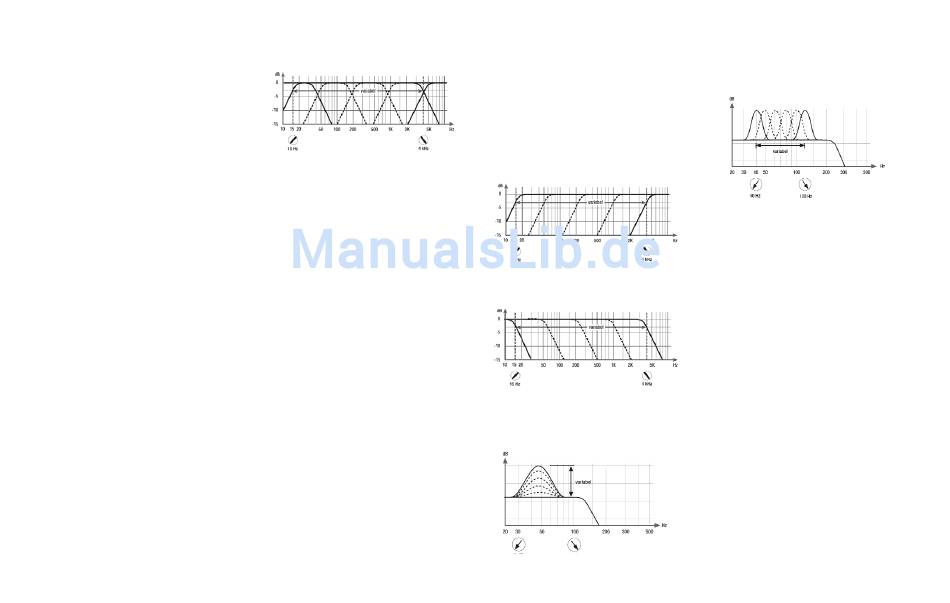

Zur Umschaltung der internen, aktiven Frequenzweiche auf
Hochpass, Fullrange (Linear) oder Tiefpass/Bandpass. Wird dieser
Schalter auf Hochpass gestellt, so kann mit Hilfe des Reglers 14
die exakte Frequenz eingestellt werden.
Bei der Schalterstellung Tiefpass/Bandpass ist der Hochpass
immer aktiv. Das heißt, es wird in jedem Fall ein Bandpass gebil-
det. Mit dem Regler 14 wird der Hochpass und mit dem Regler 15
der Tiefpass eingestellt. So kann jeder beliebige Bandpass zwi-
schen 15 hz und 4000 Hz eingestellt werden.
Achtung! Bitte vergewissern Sie sich, dass beim Einstellen
eines Bandpasses die Übernahmefrequenzen von Hoch-
und Tiefpass 2 Oktaven auseinander liegen, um
Pegelverlust zu vermeiden!
Das heisst: Wird das Tiefpasssignal z. B. auf 320 Hz eingestellt,
so sollte der Hochpass um 2 Oktaven tiefer auf ca. 80 Hz einge-
stellt werden (1 Oktave = Frequenzverdopplung oder -halbierung).
Beim Anschluss eines Basslautsprechers empfiehlt es sich, den
Hochpassregler 21 als regelbaren Subsonicfilter zu benutzen oder
auf Linksanschlag 15 Hz zu drehen, um so einen Subsonivfilter zu
erhalten.
11 Mono/Bridged/Stereo
Mit diesem Schalter kann die Betriebsart der Endstufe festgelegt
werden.
Stereo: Nutzen Sie den Verstärker im 2-Kanalbetrieb, so wird der
Schalter auf Stereo geschaltet (Auslieferungszustand) und beide
Eingänge (6 und 7) belegt.
Bridged: Nutzen Sie den Verstärker im Monobetrieb, so wird der
Schalter auf Bridged geschaltet. In diesem Modus werden beide
Endstufenkanäle zu einem Kanal (Mono) gebrückt. Auf der
Stellung "Bridged" müssen beide Eingänge (6 und 7)
belegt sein.
Mono: Wie auf Position "Bridged" wird der Verstärker auf Mono
geschaltet und beide Endstufenkanäle zu einem Kanal gebrückt.
Auf der Stellung "Mono" wird nur der Eingang A (7)
belegt. Dies ist dann erforderlich, wenn nur ein Monosignal zur
Verfügung steht.
12 Lautsprecheranschlussklemmen für Kanal A
Zum Anklemmen der Lautsprecherleitungen.
13 Lautsprecheranschlussklemmen für Kanal B
Zum Anklemmen der Lautsprecherleitungen.
Verbinden Sie niemals die Lautsprecherleitungen mit der Kfz-
Masse (Fahrzeugkarosserie). Dieses kann Ihren Verstärker
zerstören. Achten Sie darauf, dass alle Lautsprechersysteme
phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu
Minus. Vertauschen von Plus und Minus hat einen Totalverlust
der Basswiedergabe zu Folge.Der Pluspol ist bei den meisten
Lautsprechern gekennzeichnet.
Die Impedanz pro Kanal sollte 1 Ohm nicht unterschreiten, da
sonst eine zu hohe Wärmeentwicklung den Verstärker zum
Abschalten bringen kann.
14 Frequenzeinstellregler für den Hochpass Kanäle A und B
Regler zur Einstellung der Trennfrequenz von 15Hz - 4 kHz.
15 Frequenzeinstellregler für den Tiefpass Kanäle A und B
Regler zur Einstellung der Trennfrequenz von 15Hz - 4 kHz.
16 Bassboost-Pegelregler zur Anhebung der Mittenfrequenzen
Mit Hilfe des Reglers Nr. 16 kann die durch Regler Nr. 17 einge-
stellte Mittenfrequenz von 0 bis 9 dB angehoben werden, wenn
Schalter 10 auf Tiefpass/Bandpass steht.
17 Einstellung der Mittenfrequenzen
Mit Hilfe des Reglers Nr. 17 kann die Mittenfrequenz der
Bassanhebung von 40-120 Hz engestellt werden, die mit dem
Regler 16 von 0 - 9 dB angehoben werden kann. Dieses ist sinn-
voll, wenn bestimmte Frequenzen des Subwoofers oder
Kickbasses hervorgehoben oder korrigiert werden sollen.
18-20 CPS - Colour Protection System
Die LEDs zeigen den Betriebszustand der Endstufe an: Grün=
betriebsbereit, Gelb=Fehlfunktion der Endstufe. Kurzschluss am
Lautsprecherausgang: Rot=Überhitzung. Sollte die Endstufe wegen
Überhitzung abschalten, kann es je nach Umgebungstemperatur
einige Zeit dauern, bis sie sich wieder einschaltet.
