Bedienungsanleitung: LS4195

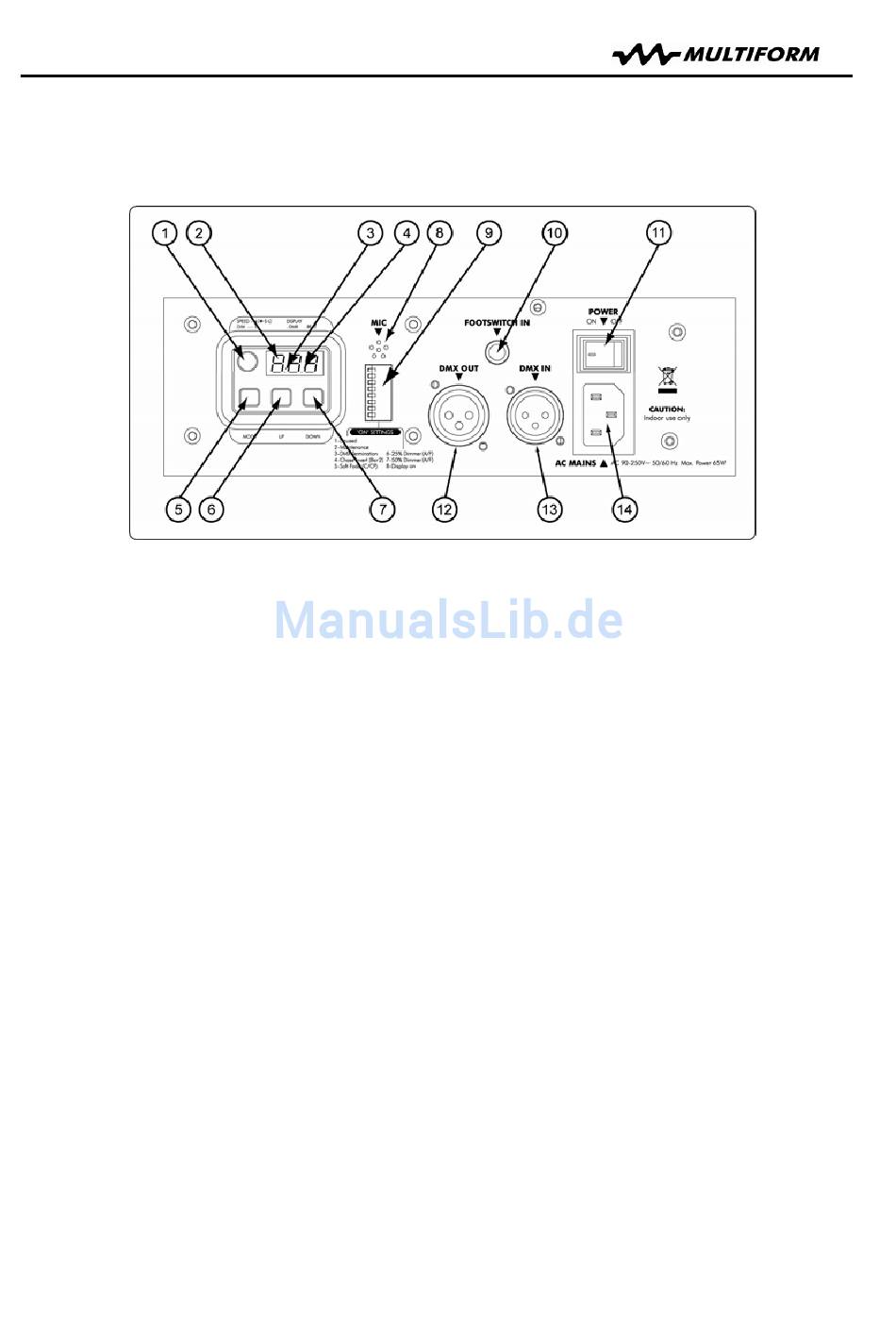

Anschluss- und Bedienfeld:
1 Drehregler:
A- und F- Mode: Geschwindigkeitskontrolle
C- und F- Mode: Dimmerfunktion
2 Display zeigt Betriebsmodus, DMX- Adresse, LOC-Funktion etc.
3 Bei Aufblinken der Anzeige DMX aktiv
4 Bei Aufblinken der Anzeige ist Sound to Light Funktion aktiv
(internes Mikrofon)
5 'Mode' Taste für
6 UP-Taste
7 Down Taste
8 Internes Mikrofon
9 DIP-Schalter mit folgende Funktionen:
1 *nichtbenutzt*
2 Wartungs Modus (für Firmware-Updates)
3 DMX Termination
4 Lauflicht Invertierung (Spiegeln des Lauflichts für 2tes BAR)
5 Softe Überblendung im C-(Colour) bzw. CP-(Colour Preset) Mode
6 Helligkeitsreduzierung 25% im A-(Autoprogramm)/ F-(Fadeprogramm)Mode
7 Helligkeitsreduzierung 50% im A-(Autoprogramm)/ F-(Fadeprogramm)Mode
8 Display An/Aus
10 Fußschalter-Eingang für LC400F
11 Ein/Aus-Schalter
12 DMX-Eingang
13 DMX-Ausgang
12 Kaltgeräte (IEC) Spannungs-Eingang 90-250V AC
DMX-gesteuertes 4er T-BAR
