User Manual: LS series
Passive RGB LED panels
■ Technische Daten der LS Serie:
Multispot
Multispot HP
LS1310
LED's, total
307
LED's red
102
LED's green
102
LED's blue
103
LED type
5mm 0.065W
Singocell ®
Beam angle
12°
Power
3x21V / 3x8W
3x21V / 3x9W
requirements
Constant current
Constant current
Current sensing
Current sensing
Power supply
8-Pin AMP ®
8-Pin AMP ®
connector
3mm
Micro-Mate-N-
Micro-Mate-N-
Lock
Compatible
Compatible
Dimensions with
267 x 276 x 56
267 x 276 x 56
/
mm
without bracket
210 x 212 x 56
210 x 212 x 56
mm
Weight
1,3 kg
■ Normen
Dieses Produkt erfüllt die Spezifikationen folgender Normen:
EU EMC..................................................................................................EN61204-3:2001
US EMC........................................................................................FCC Part 15
Dieses Produkt erfüllt beide Normen, die EMC Richtlinie 89/336/EEC und die
Niederspannungsrichtlinie 73/23/EEC.
■ Zubehörteile (falls nicht anders vermerkt, nicht im Lieferumfang enthalten):
•
PS020A-1 DMX-gesteuertes 3-Kanal-Netzteil (PD020A-2 bei LS1009)
•
Flightcase für 4x LS1310/LS1009
•
Flightcase für 4x LS1130
•
Flightcase für 2x LS3042
Um weitere Informationen zu erhalten, fragen Sie Ihren Händler oder besuchen Sie die
Website des Herstellers:
www.multiform-lighting.com
V2.00 (10-2008) © Multiform, Leigh-on-Sea, UK
Multiwash
Multiflood
LS1009
LS1130
9 RGB
126
9
54
9
36
9
36
3W RGB
10mm 0.3W
10mm 0.3W
Edixeon ®
Multicell ®
Multicell ®
40°
28°
3x21V/2x11+1x17W
3x21V / 3x14W
Constant current
Constant current
Current sensing
Current sensing
8-Pin AMP ® 3mm
8-Pin AMP ®
3mm
Micro-Mate-N-Lock
Compatible
Micro-Mate-N-
Lock
Compatible
324 x 322 x 60 mm
483 x 308 x 60
mm
265 x 253 x 60 mm
423 x 226 x 60
mm
1,7 kg
2,3 kg
LS3042
126
42
42
42
28°
3mm
Lock
mm
mm
4,3 kg
24
USER MANUAL

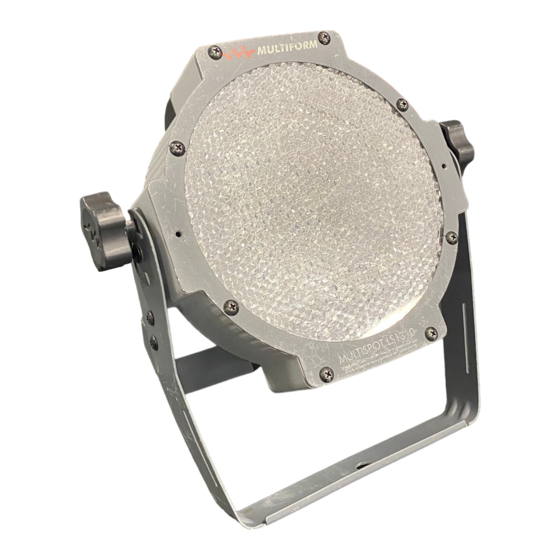

MULTISPOT LS1310
MULTISPOT HP LS1009
MULTIWASH LS1130
MULTIFLOOD LS3042
Passive RGB LED panels
ENGLISH Page 2-8
FRANCAIS Page 9-15
DEUTSCH Seite 17-24
Updated versions of this document may be available at
WWW.MULTIFORM-LIGHTING.COM
RevB 10/2008 Order code: 12-010-0013-80401-1-01
