Inhaltszusammenfassung für Multiform MultiBar LS4195

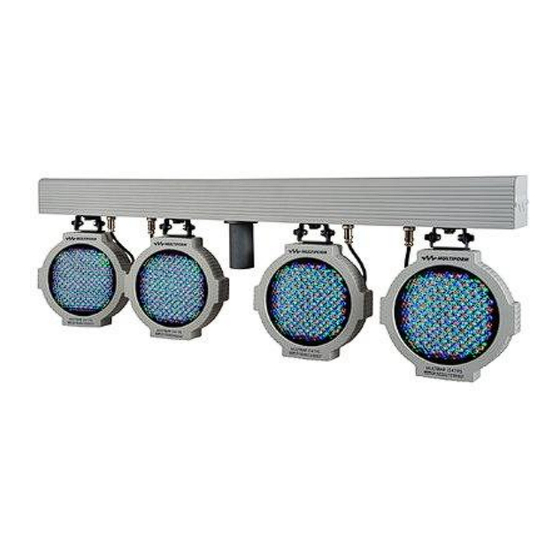

- Seite 1 BEDIENUNGSANLEITUNG DMX-gesteuertes 4-fach T-BAR...
- Seite 2 Bedienungsanleitung: LS4195 DMX-gesteuertes 4er T-BAR Anschluss- und Bedienfeld: 1 Drehregler: A- und F- Mode: Geschwindigkeitskontrolle C- und F- Mode: Dimmerfunktion 2 Display zeigt Betriebsmodus, DMX- Adresse, LOC-Funktion etc. 3 Bei Aufblinken der Anzeige DMX aktiv 4 Bei Aufblinken der Anzeige ist Sound to Light Funktion aktiv (internes Mikrofon) 5 'Mode' Taste für 6 UP-Taste...
- Seite 3 Bedienungsanleitung: LS4195 DMX-gesteuertes 4er T-BAR Das LC4195 kann sowohl über den internen Controller als auch über externe DMX Controller gesteuert werden. Verfügbare Betriebsmodi: “F” Mode (Auto Fade / DMX Master) Drücken Sie den Mode Taster so oft hintereinander bis im Display “Fxx” (F mit einer entsprechenden Nummer)angezeigt wird.
- Seite 4 Bedienungsanleitung: LS4195 DMX-gesteuertes 4er T-BAR Display Spot1 Spot2 Spot3 Spot4 Grün Grün Grün Grün Blau Blau Blau Blau Gelb Gelb Gelb Gelb Pink Pink Pink Pink Türkis Türkis Türkis Türkis Lime Lime Lime Lime Orange Orange Orange Orange Marine Marine Marine Marine Frog...
- Seite 5 SLAVE Modus zu gelangen. Im SLAVE Modus ist das Gerät fest auf die DMX- Startadresse 001 eingestellt, um Signale eines anderen Multiform LS4195, der im “A”, “F”, “C” oder “CP”Modus als Master fungiert, zu empfangen. In diesem Betriebsmodus können die DIP Schalter #5 - #8 (9) und der Drehregler (1) keinen Einfluss nehmen.
- Seite 6 Bedienungsanleitung: LS4195 DMX-gesteuertes 4er T-BAR Das Gerät empfängt DMX-Werte auf 16 Kanälen und schleift das Signal auf die XLR- Buchse (13) durch. Wird ein DMX-Signal empfangen, leuchtet die DMX-LED (3) im Display auf. Die 16 DMX-Kanäle sind wie folgt belegt: Spot1 / Rot Spot3 / Rot Spot1 / Grün...
- Seite 7 Bedienungsanleitung: LS4195 DMX-gesteuertes 4er T-BAR Das Gerät empfängt DMX-Werte auf 5 Kanälen und schleift das Signal auf die XLR- Buchse (13) durch. Wird ein DMX-Signal empfangen, leuchtet die DMX-LED (3) im Display auf. Wenn der DMX-Wert des 3. Kanals kleiner als 50 ist, arbeitet das Gerät im festen Farbwahlmodus (siehe auch Farbtabelle unter “C”...
- Seite 8 Bedienungsanleitung: LS4195 DMX-gesteuertes 4er T-BAR Wenn der DMX-Wert des 3. Kanals größer als 50 ist, arbeitet das Gerät im Programm-(Lauflicht-)Modus Dynamische Konfiguration (Lauflichter) DMX-Kanal 1: Farben / Farbkombinationen mit folgenden Funktionen: DMX-Wert DMX-Wert Funktion DMX-Wert DMX-Wert Funktion Prog. 1 stat. Prog.
- Seite 9 Bedienungsanleitung: LS4195 DMX-gesteuertes 4er T-BAR ■ Display Ein/Aus Soll das Display ständig eingeschaltet sein, so muss der DIP-Schalter #8 (9) eingeschaltet sein. Soll das Display nur leuchten, wenn eine Änderung in der Einstellung vorgenommen wird, so muss der DIP-Schalter #8 (10) in der Position OFF stehen. Die Displayanzeige schaltet sich etwa 25 Sekunden später ab.
