1. Sicherungsmutter
(5/16 Zoll)
2. Scheibe (3/8 Zoll)
3. Schlauchhaken
2. Befestigen Sie die Spritzpistolenhalterung mit einer
Schlossschraube (5/16 x 3/4 Zoll), einer Scheibe
(3/8 Zoll) und einer Sicherungsmutter (5/16 Zoll), wie
in
Bild 3
dargestellt.
3. Befestigen Sie den Schlauchhaken mit einer
Schlossschraube (5/16 x 3/4 Zoll), einer Scheibe
(3/8 Zoll) und einer Sicherungsmutter (5/16 Zoll), wie
in
Bild 3
dargestellt.
3
Einsetzen des manuellen
Ventils
Für diesen Arbeitsschritt erforderliche Teile:
1
Manuelles Ventil
4
Gewindestange
8
Sicherungsmutter
6
Scheibe
8
Klemmmutter
Verfahren
1. Lösen Sie die Schrauben (nicht abnehmen), mit denen
das Auslegerventil an der rechten Befestigungshalterung
befestigt ist
(Bild
4).
1
2
3
4
5 2 1

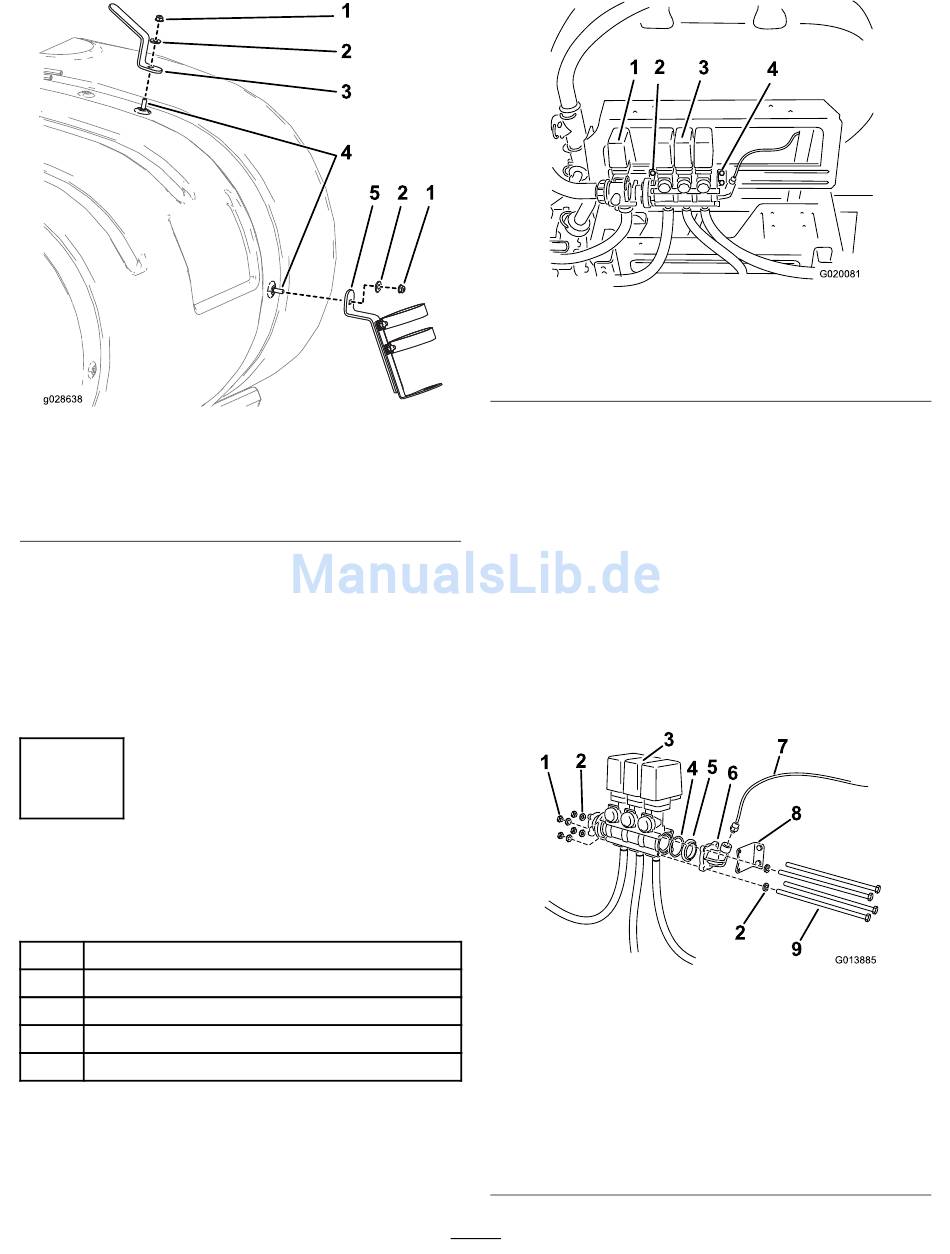

Bild 3
4. Schlossschraube (5/16 x
3/4 Zoll) (2)
5. Spritzpistolenhalterung
1 2
1. Umwälzungsventil
2. Linke Befestigungshalte-
rung
2. Binden Sie die zwei Auslegerventile mit zwei
Kabellbinden (aus den lose mitgelieferten Teilen)
zusammen und entfernen Sie die rechte Halterung.
Hinweis: Als Alternative zu diesem Schritt können
Sie auch die Auslegerschläuche von den Ventilen
abschließen und alle Teile zu einer Werkbank
transferieren.
3. Entfernen Sie die langen Schrauben und Befestigungen,
mit denen das Ventil befestigt ist
Hinweis: Werfen Sie die langen Schrauben weg;
bewahren Sie die Scheiben und Sicherungsmuttern auf.
Hinweis: Das Ventil ist zu diesem Zeitpunkt nicht
mehr an der Maschine befestigt.
2
1
1. Sicherungsmutter
2. Scheibe
3. Ventil
4. O-Ring
5. Adapter für
Außengewinde-zu-
Außengewinde
4
3
4
G020081
Bild 4
3. Sicherheitsventil
4. Rechte Befestigungshalte-
rung
(Bild
5).
3
7
4 5 6
8
2
9
G013885
Bild 5
6. Druckmanometeranschluss
7. Roter Schlauch
8. Rechte Befestigungshalte-
rung
9. Lange Schrauben,
vorhanden
