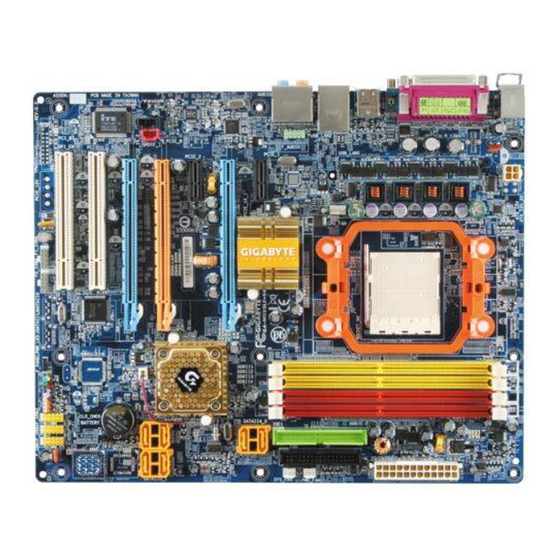

GA-M59SLI-S5 /
GA-M59SLI-S4
AMD Socket AM2 Prozessor Motherboard
BENUTZERHANDBUCH
Rev. 1002
* Das Zeichen WEEE auf dem Produkt zeigt an, dass dieses Produkt nicht mit anderem Hausmüll entsorgt
werden darf und an eine dafür vorgesehene Sammlungsstelle für das Recyclen von elektrischen und
elektronischen Geräten übergeben werden muss!!
* Das Zeichen WEEE gilt nur in den Mitgliedsstaaten der Europäischen Union.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gigabyte ga-m59sli-s4
Inhaltszusammenfassung für Gigabyte ga-m59sli-s4
- Seite 1 GA-M59SLI-S5 / GA-M59SLI-S4 AMD Socket AM2 Prozessor Motherboard BENUTZERHANDBUCH Rev. 1002 * Das Zeichen WEEE auf dem Produkt zeigt an, dass dieses Produkt nicht mit anderem Hausmüll entsorgt werden darf und an eine dafür vorgesehene Sammlungsstelle für das Recyclen von elektrischen und elektronischen Geräten übergeben werden muss!!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Hardware-Installation..................3 Was vor der Installation berücksichtigt werden muss..............3 Beschreibung der Eigenschaften .....................4 Installation der CPU und der CPU Lüfter.................7 1-3-1 Installation der CPU....................7 1-3-2 Installation des CPU-Lüfters..................8 Den Speicher installieren ......................9 Die Erweiterungskarten installieren ..................11 Einstellung der SLI (Scalable Link Interface) Konfiguration ..........12 Beschreibung der I/O-Rückplatte...................15 Beschreibung der Anschlüsse....................16 - 2 -... -
Seite 3: Kapitel 1 Hardware-Installation
Schäden, die auf eine Nichtbeachtung der Bedingungen, die im Benutzerhandbuch beschrieben sind, zurückzuführen sind. Schäden wegen unsachgemäßer Installation. Schäden wegen Verwendung von unzulässigen Komponenten. Schäden, die auf eine Benutzung mit Parametern außerhalb des zulässigen Bereichs zurückzuführen sind. Falls das Produkt als kein offizielles Gigabyte-Produkt bestimmt wurde. - 3 - Hardware-Installation... -
Seite 4: Beschreibung Der Eigenschaften
Unterstützt Dual Channel DDR II 800/667/533/400 ungepufferter DIMMs Unterstützt 1.8V DDRII DIMMs Erweiterungssteckplätze 2 PCI Express x16 Steckplatz 1 PCI Express x8 Steckplatz 2 PCI Express x1 Steckplätze 2 PCI-Steckplätze Nur für das GA-M59SLI-S5. ○ Nur für das GA-M59SLI-S4. ○ GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 4 -... - Seite 5 System / CPU Temperaturwarnung CPU Ventilatorenausfallwarnung Unterstützt CPU Smart Lüftersteuerungs (Hinweis 2) BIOS 2 4Mbit flash ROM ○ Anwendung des lizenzierten AWARD BIOS Unterstützt DualBIOS ○ Nur für das GA-M59SLI-S5. ○ Nur für das GA-M59SLI-S4. ○ - 5 - Hardware-Installation...
- Seite 6 4GB; beim Windows 64-Bit-Betriebssystem ist diese Einschränkung nicht vorhanden. (Hinweis 2) Es hängt von der installierten CPU ab, ob die CPU-Smart-Lüftersteuerung unterstützt wird. (Hinweis 3) EasyTune Funktionen können auf anderen Motherboards abweichen. (Hinweis 4) Silent Pipe nur für GA-M59SLI-S5. GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 6 -...
-
Seite 7: Installation Der Cpu Und Der Cpu Lüfter
1-3 Installation der CPU und der CPU Lüfter 1-3 Installation der CPU und der CPU Lüfter Vor dem Installieren der CPU halten Sie sich bitte an die folgenden Bedingungen: Stellen Sie sicher, dass das Motherboard die CPU unterstützt. Beachten Sie die Markierung des Stift 1 (das kleine Dreieck) auf der CPU. Falls Sie die CPU in die falsche Richtung installieren kann diese nicht richtig eingesetzt werden. -
Seite 8: Installation Des Cpu-Lüfters
Der CPU Lüfter kann wegen eines Erhärtens der Kühlpaste an der CPU haften. Um dies zu vermeiden wird empfohlen, dass anstelle der Kühlpaste ein Wärmeklebeband für die Wärmeableitung verwendet wird oder Sie beim Entfernen des CPU Lüfter sehr vorsichtig sind. GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 8 -... -
Seite 9: Den Speicher Installieren
1-4 Den Speicher installieren 1-4 Den Speicher installieren Vor dem Installieren der Speichermodule befolgen Sie bitte die folgenden Anleitungen: Bitte vergewissern sie sich, dass der vom Ihnen gewählte Speicher von der Hauptplatine unterstützt wird. Nur Speicher mit einer ähnlichen Kapazität, ähnlichen Spezifikationen und einer ähnlichen Marke dürfen benutzt werden. - Seite 10 Dual Kanal Speicher Konfiguration Das GA-M59SLI-S5/GA-M59SLI-S4 unterstützt Dual Channel Technologie. Bei der Verwendung der Dual Channel Technologie wird die Bandbreite des Speicherbusses verdoppelt. Wenn Sie die Dual-Kanal-Technologie benutzen möchten befolgen Sie wegen der CPU-Einschränkung die unten aufgelisteten Richtlinien: Der Dual Kanal Modus ist nicht anwendbar, wenn nur ein Speichermodul installiert ist.
-
Seite 11: Die Erweiterungskarten Installieren
1-5 Die Erweiterungskarten installieren Installieren Sie die Erweiterungskarte durch Befolgung der nachstehenden Schritte: Lesen Sie die Anleitungen der entsprechenden Erweiterungskarten bevor Sie diese auf Ihrem Computer installieren. Die Gehäuseabdeckung, Schrauben und Einsteckklammer entfernen. Drücken Sie die Erweiterungskarte fest in den Steckplatz des Motherboards. Vergewissern Sie sich, dass die Metallkontakte der Karte wirklich im Slot sitzen. -
Seite 12: Einstellung Der Sli (Scalable Link Interface) Konfiguration
NVIDIA Technologien arbeiten bei der Arbeitsteilung im parallelen Einsatz von zwei Grafikkarten nahtlos miteinander und liefern eine PC Leistung, die Ihr Herz höher schlagen lässt. Dieser Abschnitt stellt Schritte zur Konfiguration eines SLI Systems auf dem GA-M59SLI- S5/GA-M59SLI-S4 Motherboard vor. Bevor Sie beginnen-- Die genauen Anforderungen an die Stromleistung hängen von den allgemeinen Konfigurationen... - Seite 13 Zwei Grafikkarten miteinander verbinden: Zwei Grafikkarten miteinander verbinden: Schritt 1: Befolgen Sie die Schritte „1-5 Installation von Schritt 1: Befolgen Sie die Schritte „1-5 Installation von Erweiterungskarten“ und installieren Sie zwei Erweiterungskarten“ und installieren Sie zwei SLI-kompatible Grafikkarten des gleichen Modells in die SLI-kompatible Grafikkarten des gleichen Modells in die PCIE_16_1 und PCIE_16_2 Steckplätze.
- Seite 14 Schritt 2: Wählen Sie SLI multi-GPU aus dem Seitenmenü und wählen Sie das Aktiviere SLI multi-GPU Ankreuzfeld in der SLI multi-GPU Dialogbox. Das System wird nach einem Klick auf Übernehmen neu starten. Die SLI Konfiguration ist damit abgeschlossen. GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 14 -...
-
Seite 15: Beschreibung Der I/O-Rückplatte
1-7 Beschreibung der I/O-Rückplatte PS/2 Tastatur- und PS/2 Mausanschluss Zum Anschliessen einer PS/2-Port-Tastatur oder -Maus schliessen Sie die Maus an den oberen Port (grün) und die Tastatur an den unteren Port (violett) an. Paralleler Port Der Parallel-Port erlaubt das Anschliessen eines Druckers, Scanners und anderen Peripheriegeräten. IEEE 1394 Port (4 Pin Anschluss) Die serielle schnittstelle ist genormt vom Institut der Elektrischen und Elektronischen Ingenieure, mit Anwendungen wie Hochgeschwindigkeit, hohe Bandweite und Hot Plug (heisser Stecker). -
Seite 16: Beschreibung Der Anschlüsse
MÜSSEN mit der Standard Mic In Buchse ( ) verbunden sein. Bitte lesen Sie die 2-/4-/6-/8-Kanal Audio Einstellungsschritte für detaillierte Softwarekonfigurationsinformationen. 1-8 Beschreibung der Anschlüsse Nur für das GA-M59SLI-S5. Nur für das GA-M59SLI-S4. ○ ○ GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 16 -... - Seite 17 Stromkabels das kleine Abdeckplättchen am Stromanschluss der Hauptplatine. Wenn nicht, entfernen Sie dieses Abdeckplättchen nicht. Sie dieses Abdeckplättchen nicht. PIN Nr. Definition +12V +12V ○ ATX_12V PIN Nr. Definition +12V ○ +12V ATX_12V_2X +12V +12V Nur für das GA-M59SLI-S5. Nur für das GA-M59SLI-S4. ○ ○ - 17 - Hardware-Installation...
- Seite 18 PS_ON (soft An/Aus) Spannungsversorgung gut 5V SB (stand by +5V) +12V +12V (Nur für das 24-pin ATX) +5V (Nur für das 24-pin ATX) 3,3V (Nur für das 24-pin ATX) GND (Nur für das 24-pin ATX) GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 18 -...
- Seite 19 PCIE_12V (Stromanschluss) PCIE_12V (Stromanschluss) Der PCIE_12V Stromanschluss führt den PCIE x 16 Steckplätze zusätzlich Strom zu. Verbinden Sie Der PCIE_12V Stromanschluss führt den PCIE x 16 Steckplätze zusätzlich Strom zu. Verbinden Sie diesen Anschluss abhängig von Ihren Systemvoraussetzungen. diesen Anschluss abhängig von Ihren Systemvoraussetzungen. PIN Nr.
- Seite 20 Steckbrücke an einem IDE-Gerät als Master und die andere als Slave ein (Informationen über die Einstellungen finden Sie in der Anleitung auf dem IDE-Gerät). Vor dem Anschließen des IDE-Kabels beahcten Sie die narrensichere Rille in der IDE-Anschlußstelle. Nur für das GA-M59SLI-S4. ○ GA-M59SLI-S5/GA-M59SLI-S4 Motherboard...
- Seite 21 10) SATAII0 / SATAII1 / SATAII2 / SATAII3 / SATAII4 / SATAII5 (SATA 3Gb/s Anschlüsse, Gesteuert durch nVIDIA® nForce 590SLI Southbridge) 11) JSATAII0 / JSATAII1 (SATA 3Gb/s Anschlüsse, Gesteuert durch GIGABYTE SATA2) ○ SATA 3Gb/s ermöglicht eine Übertragungsrate bis zu 300MB/Sek. Den SATA 3Gb/s finden Sie in der BIOS-Einstellung.
- Seite 22 Pin 4: Daten (-) RES (Reset-Schalter) Offen: Normal (Grün) Geschlossen: Reset Hardware System PW (Netzschalter) Offen: Normal (Rot) Geschlossen: Spannungsversorgung an/aus MSG (Message LED/ Pin 1: LED-Anode (+) Spannungsversorgung/Sleep LED) (Gelb) Pin 2: LED-Kathode (-) NC (Violett) GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 22 -...
- Seite 23 14) F_AUDIO (Audio Anschluss Vorderseite) 14) F_AUDIO (Audio Anschluss Vorderseite) Dieser Anschluss unterstützt entweder das HD (High Definition) oder AC97 Audiomodul der Vorderseite. Dieser Anschluss unterstützt entweder das HD (High Definition) oder AC97 Audiomodul der Vorderseite. Wenn Sie die Frontaudio Funktion nutzen möchten, verbinden Sie das Audiomodul der Vorderseite mit Wenn Sie die Frontaudio Funktion nutzen möchten, verbinden Sie das Audiomodul der Vorderseite mit diesem Anschluss.
- Seite 24 Anschluss wird dazu führen, dass das Gerät außerstande ist, zu arbeiten oder sogar beschädigt wird. Für ein optionales SPDIF Kabel wenden Sie sich bitte an Ihren lokalen Händler. PIN Nr. Definition Spannungs SPDIF1 GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 24 -...
- Seite 25 17) F_USB1 / F_USB2 /F_USB3 (vorderer USB Anschluss) 17) F_USB1 / F_USB2 /F_USB3 (vorderer USB Anschluss) Vorsichtig mit der Polarität der vorderen USB-Verbindung sein. Die Pin-Belegung sorgfältig prüfen, Vorsichtig mit der Polarität der vorderen USB-Verbindung sein. Die Pin-Belegung sorgfältig prüfen, während Sie das vordere USB-Kabel anschliessen, eine falsche Verbindung des Kabels kann zu während Sie das vordere USB-Kabel anschliessen, eine falsche Verbindung des Kabels kann zu Fehlfunktionen oder sogar zu Beschädigungen führen.
-
Seite 26: Tpm-Anschlußstelle (Bewährtes Plattform-Modul)
Sie können durch diesen Header die CMOS Daten bis zu den Grundeinstellungswerten löschen. Um CMOS zu löschen, vorübergehend 2 Pin kurzschließen. Grundeinstellung beinhaltet nicht die Steckbrücke, um eine unsachgemäße Benutzung dieses Headers zu vermeiden. Offen: Normal Kurz: Lösche CMOS Nur für das GA-M59SLI-S5. ○ GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 26 -... - Seite 27 21) CI (Gehäuse offen) 21) CI (Gehäuse offen) Dieser 2-Pin Anschluss erlaubt Ihrem System die Erkennung, ob die Gehäuseabdeckung entfernt wurde. Dieser 2-Pin Anschluss erlaubt Ihrem System die Erkennung, ob die Gehäuseabdeckung entfernt wurde. Sie können den „Gehäuse geöffnet“ Status in der BIOS Einstellung prüfen. Sie können den „Gehäuse geöffnet“...
- Seite 28 GA-M59SLI-S5/GA-M59SLI-S4 Motherboard - 28 -...
- Seite 29 - 29 - Hardware-Installation...
