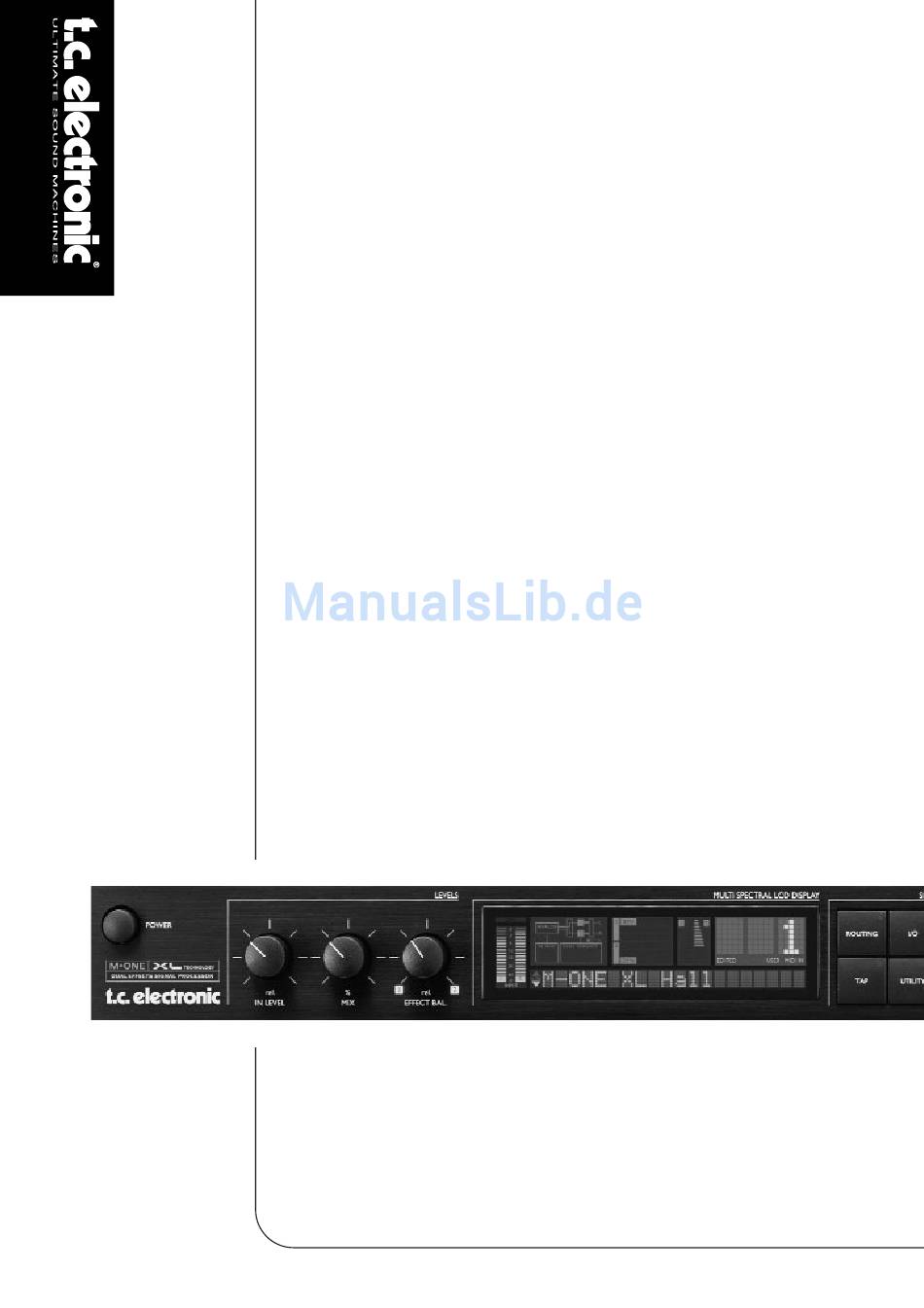

- Seite 1 M•ONE & M•ONE XL DUAL EFFECTS PROCESSORS BEDIENUNGSANLEITUNG...
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol in einem gleichschenkli- Ein Ausrufezeichen in einem gen Dreieck weist den Anwender auf eine gleichschenkligen Dreieck weist den nicht isolierte und potenziell gefährliche Anwender auf wichtige Anweisungen zum Spannungsquelle im Gehäuse des Gerätes hin, die Betrieb und Instandhaltung des Produkts in den stark genug sein kann, um bei Anwendern einen begleitenden Unterlagen hin. - Seite 4 WICHTIGE SICHERHEITSHINWEISE EMV/EMI Dieses Gerät wurde geprüft und entspricht den Einschränkungen für ein digitales Gerät der Klasse B entsprechend Abschnitt 15 der FCC- Konformitätsbescheinigung Bestimmungen. Diese Einschränkungen sollen TC Electronic A/S, Sindalsvej 34, 8240 angemessenen Schutz gegen schädliche Risskov, Dänemark, erklärt hiermit auf eigene Interferenzen bieten, wenn das Gerät in einer Verantwortung, dass das folgende Produkt: Wohngegend betrieben wird.
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINLEITUNG ANHANG Inhaltsverzeichnis ....3 MIDI Implementationstabelle ..38 Einleitung ..... .5 Technische Daten . -
Seite 7: Einleitung
EINLEITUNG Wir gratulieren Ihnen zum Kauf Ihres neuen TC Electronic M•ONE oder M•ONE XL. Das M•ONE ist ein Effektgerät mit zwei Signalprozessoren (Engines), das in erster Linie der Erzeugung hochwertiger Hallprogramme dient. Die weitreichende Flexibilität bei der Anordnung der beiden Engines und die mehr als 20 Algorithmen prädestinieren das M•ONE für eine Vielzahl von Anwendungen. -
Seite 8: Die Frontseite
DIE FRONTSEITE POWER-Schalter DYNAMIC-Anzeigen 1+2 Der Netzschalter. Die Overload-LED leuchtet Zeigen die Pegelabsenkung, auf, sobald ein Sample 0 wenn eine M•ONE-Engine IN LEVEL-Regler dBFS erreicht. einen Dynamik-Algorithmus Zum Einstellen des verwendet. Dynamik- Eingangspegels. In der INPUT – Analog/Digital Algorithmen sind: Kompressor, Mittelposition schaltet ein Zeigt an, ob der analoge oder Limiter, Gate, Expander und... - Seite 9 DIE FRONTSEITE ROUTING-Taste ALGO/EDIT 1- und 2-Tasten STORE-Taste Zum Festlegen des Ruft die Seite zum Bearbeiten Ruft das Store-Menü zum gewünschten Signalwegs und Ändern des Algorithmus Speichern von Presets auf. (Routing). Mögliche der gewählten Engine auf. Presets können nur in der Einstellungen: Dual Send/Ret, Anwender-Bank gespeichert Parallel, Parallel/Serial, Serial,...
-
Seite 10: Die Rückseite
DIE RÜCKSEITE M•One »Standard« BALANCED INPUTS BALANCED OUTPUTS DIGITAL I/O MIDI PEDAL CAUTION LEFT RIGHT LEFT RIGHT THRU RISK OF ELECTRIC SHOCK DO NOT OPEN SERIAL NO. TYPE: MAN001 WARNING MADE IN THAILAND TO REDUCE THE RISK OF FIRE OR ELECTRIC S/PDIF TC ELECTRONIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO... -
Seite 11: Lötanweisungen
SIGNALWEG UND LÖTANWEISUNGEN M-ONE INPUT PPM Left Bypass Input Right Selector ANALOG ANALOG IN OUT LEVEL OUT RANGE LEVEL Left Left Engine 1 ANALOG ANALOG Bypass INPUTS OUTPUTS Fx In [balanced] [balanced] Right Right Engine 2 Bypass Fx Out 44.1kHz... -
Seite 12: Das M•One Display
DAS M•ONE-DISPLAY Overload LEDs Analog/Digital Routing Algo-Anzeige Presetnummer ANALOG DIGITAL LOCK DUALSEND/RET EDITED FACTORYUSER MIDIIN IAH2HAIAJ MORE INPUT Eingangs- Textanzeige Dynamik-Anzeigen Presetbank- MIDI- Anzeige Anzeige Aktivitäts- LED Analog/Digital-Anzeige Dynamik-Anzeigen Die Analog/Digital-Anzeige zeigt den Diese beiden Anzeigen zeigen die gewählten Eingang. Der Eingang wird im »I/O Pegelabsenkung, wenn eine M•ONE-Engine Setup«-Menü... -
Seite 13: Ein- Und Ausgänge Konfigurieren
EIN- UND AUSGÄNGE KONFIGURIEREN I/O Setup einer internen Samplefrequenz von 44,1 kHz. • Intern 48 kHz – Das M•ONE arbeitet mit Grundsätzliches Vorgehen einer internen Samplefrequenz von 48 kHz. • Drücken Sie die I/O SETUP-Taste, um auf • Digital– Das M•ONE synchronisiert sich zur die globalen Parameter des M•ONE Samplefrequenz des am digitalen Eingang zuzugreifen. -
Seite 14: Utility & Midi
UTILITY- & MIDI-FUNKTIONEN Utility M•One XL Werks-Bank 1 bis 100: Controller 0 = 0 Grundsätzliches Vorgehen Werks-Bank 101 bis 200: Controller 0 = 1 • Drücken Sie die UTILITY-Taste, um auf die Anwender-Bank 1 bis 100: Controller 0 = 2 lokalen Parameter des M•ONE zuzugreifen. -
Seite 15: Routings
ROUTINGS Im Routing-Menü wird die Verschaltung der Beispiel: beiden M•ONE-Engines (das Routing) Speisen Sie die beiden M•ONE-Engines über festgelegt. Wenn Sie das Routing-Menü zwei Effect Sends Ihres Mischpults und aufrufen, leuchtet der Pfeil neben der verbinden Sie den Ausgang des M•ONE L/R Routing-Anzeige auf. - Seite 16 ROUTINGS Parallel/Serial-Routing Serial M•ONE M•ONE ENG 2 FEED DUAL EFFECTS PROCESSOR DUAL EFFECTS PROCESSOR ENG 1 ENG 2 ENG1 MIXER MIXER SENDS RETURNS SENDS RETURNS FX BAL ENG2 FX BAL Parallel-Serial Serial In dieser Betriebsart durchläuft das Signal Dieses Routing entspricht dem Dual Input- nacheinander Engine 1 und Engine 2.
- Seite 17 ROUTINGS Stereo Linked-Routing Dual Mono-Routing M•ONE M•ONE DUAL MONO STEREO LINKED DUAL EFFECTS PROCESSOR DUAL EFFECTS PROCESSOR ENG1 ENG1 MIXER MIXER STEREO SEND RETURNS INSERTS ENG2 ENG2 FX BAL FX BAL Bei diesem Routing werden die Bei diesem Routing sind beide Engines völlig Effektparameter beider Engines verkoppelt, so unabhängig voneinander als Mono- dass diese denselben Effekt erzeugen.
-
Seite 18: Store - Speichern
RECALL STORE – SPEICHERN Recall Preset-Arten Anwender-Presets (»User«) – RAM Anwender-Presets (User-Presets) können Presets aufrufen/aktivieren bearbeitet und in der Anwender-Presetbank Das Aufrufen/Aktivieren eines Presets gespeichert werden. In der Anwender- bedeutet, dass es in den Speicher geladen Presetbank können bis zu 100 Anwender- wird. -
Seite 19: Tap
STORE – SPEICHERN Ein Preset unter einem anderen Namen Die TAP-Funktion erlaubt Ihnen, ein Tempo speichern vorzugeben (zu »tappen«), das zum • Drücken Sie STORE-Taste, um die Store- Beispiel für die Delayzeit oder die Chorus- Seite aufzurufen. geschwindigkeit herangezogen werden •... -
Seite 20: Reverbs
REVERB – HALL Die Hallprogramme des Hall M•ONE Parameter »Decay« Wertebereich: 0,02 sec bis 20 sec Die meisten Hallprogramme (Reverbs) des Dieser Parameter bestimmt die Länge/Dauer M•ONE bestehen aus zwei Teilen: den der Hallfahne. Damit wird die Zeit angegeben, Erstreflexionen und der Hallfahne. in der der Schallpegel um etwa 60 dB absinkt. - Seite 21 REVERB – HALL »Rumpeln« in der Hallfahne, ohne dass die Parameter »FX Level« Hallfahne an Wärme verliert. Wertebereich: 0 bis 100% Der Pegel des Effekts. Parameter »Reflect Level« Wertebereich: 0 dB bis -100 dB Die Lautstärke der Erstreflexionen. Viele ältere Reverbs verfügen über keine Erstreflexionsmuster.
-
Seite 22: Room
REVERB – ROOM Room den unteren Frequenzbereich. Durch Verringern dieses Wertes vermeiden Sie Parameter »Decay« »Rumpeln« in der Hallfahne, ohne dass die Wertebereich: 0,02 sec bis 2,5 sec Hallfahne an Wärme verliert. Dieser Parameter bestimmt die Länge/Dauer der Hallfahne. Damit wird die Zeit angegeben, Parameter »Reflect Level«... -
Seite 23: Small Room
REVERB – SMALL ROOM (NUR XL) Small Room den unteren Frequenzbereich. Durch Verringern dieses Wertes vermeiden Sie Parameter »Decay« »Rumpeln« in der Hallfahne, ohne dass die Wertebereich: 0,02 sec bis 2,5 sec Hallfahne an Wärme verliert. Dieser Parameter bestimmt die Länge/Dauer der Hallfahne. -
Seite 24: Plate 1
REVERB - PLATE Plate 1 Verringern dieses Wertes vermeiden Sie »Rumpeln« in der Hallfahne, ohne dass die Parameter »Decay« Hallfahne an Wärme verliert. Wertebereich: 0,02 sec bis 20 sec Dieser Parameter bestimmt die Länge/Dauer Parameter »Reflect Level« der Hallfahne. Damit wird die Zeit angegeben, Wertebereich: 0 dB bis -100 dB in der der Schallpegel um etwa 60 dB absinkt. -
Seite 25: Plate 2
REVERB - PLATE Plate 2 Verringern dieses Wertes vermeiden Sie »Rumpeln« in der Hallfahne, ohne dass die Parameter »Decay« Hallfahne an Wärme verliert. Wertebereich: 0,02 sec bis 20 sec Dieser Parameter bestimmt die Länge/Dauer Parameter »Reflect Level« der Hallfahne. Damit wird die Zeit angegeben, Wertebereich: 0 dB bis -100 dB in der der Schallpegel um etwa 60 dB absinkt. -
Seite 26: Spring
REVERB – SPRING Spring Ein Reverb-Algorithmus, der die Klangeigenschaften alter Federhallgeräte nachbildet, wie sie zum Beispiel in Gitarrenverstärkern verwendet wurden. Parameter »Decay« Wertebereich: 0,02 sec bis 20 sec Dieser Parameter bestimmt die Länge/Dauer der Hallfahne. Damit wird die Zeit angegeben, in der der Schallpegel um etwa 60 dB absinkt. -
Seite 27: Live
REVERB – LIVE Live Verringern dieses Wertes vermeiden Sie »Rumpeln« in der Hallfahne, ohne dass die Parameter »Decay« Hallfahne an Wärme verliert. Wertebereich: 0,02 sec bis 20 sec Dieser Parameter bestimmt die Länge/Dauer Parameter »Reflect Level« der Hallfahne. Damit wird die Zeit angegeben, Wertebereich: 0 dB bis -100 dB in der der Schallpegel um etwa 60 dB absinkt. -
Seite 28: Ambience
REVERB – AMBIENCE Ambience Parameter »Low Color« Wertebereich: -50 bis +50 Im Gegensatz zum Spring-Algorithmus ist dies Dieser Parameter definiert die Ausklingzeit für ein sehr natürlich klingender Algorithmus. den unteren Frequenzbereich. Durch Verringern dieses Wertes vermeiden Sie Parameter »Decay« »Rumpeln« in der Hallfahne, ohne dass die Wertebereich: 0,02 sec bis 2,5 sec Hallfahne an Wärme verliert. -
Seite 29: Weitere Algorithmen Delay - One Tap & Two Tap
DELAY – ONE TAP & TWO TAP One Tap Two Tap Im One Tap-Modus stellt das M•ONE nur eine In diesem Modus stehen zwei voneinander Verzögerungsleitung zur Verfügung. unabhängige Verzögerungsleitungen mit eigenen Parametern zur Verfügung. Parameter »Delay Time« Wertebereich: 0 bis 4000 ms Parameter »Delay Time«... -
Seite 30: Delay - Pingpong
DELAY – PINGPONG (NUR M•ONE XL) Ping Pong Parameter »Delay Time« Wertebereich: 0 bis 1800 ms Die Verzögerung (Delay). Parameter »Feedback« Wertebereich: -100 bis +100 Die Anzahl der Wiederholungen. Parameter »Width« Wertebereich: -100 bis +100% Dieser Parameter legt fest, ob und wie stark die Wiederholungen abwechselnd im Stereopanorama positioniert werden. -
Seite 31: Chorus - Classic & 4 Voice
CHORUS - CLASSIC & 4 VOICE Classic 4 Voice Ein Chorus entsteht grundsätzlich durch ein Der 4 Voice-Chorus basiert auf zwei sehr kurzes Delay, das von einem Tieffrequen- hintereinander geschalteten, phasenverkehrten zoszillator (LFO; Low Frequency Oscillator) Classic Chorus-Blöcken mit festgelegter moduliert wird. -
Seite 32: Flange - Classic & 4 Voice
FLANGE - CLASSIC & 4 VOICE Classic 4-Voice Ein Chorus/Flanger entsteht grundsätzlich Der 4 Voice-Flanger basiert auf zwei durch ein sehr kurzes Delay, das von einem hintereinander geschalteten, phasenverkehrten LFO moduliert wird. Der M•ONE Classic Classic Flanger-Blöcken mit festgelegter Flanger basiert auf zwei »Stimmen« (Voices). Verzögerung. -
Seite 33: Pitch - Detune & Pitch Shift
PITCH - DETUNE & PITCH SHIFT Pitch Detune Parameter »Pitch 1« Wertebereich: -1200 bis 1200 Cent Pitch Detune ähnelt dem nachfolgend Bestimmt die relative Tonhöhe der ersten beschriebenen Pitch-Algorithmus; jedoch ist zusätzlich erzeugten Stimme. 100 Cent der Tonumfang für die zusätzlich erzeugten entsprechen einem Halbton. -
Seite 34: Parametrischer Equalizer
PARAMETRISCHER EQUALIZER Beim M•ONE-Equalizer handelt es sich um Parameter »BndWdth 3« (Bandwidth 3) einen parametrischen 3 Band-Equalizer mit Wertebereich: 0,1 oct bis 4 oct zusätzlichen High und Low Shelving-Bändern. Die Bandbreite des dritten Equalizer-Bandes. Low Shelving-Band Parameter »Gain 3« Wertebereich: -12 dB bis 12 dB Parameter »Low Freq«... -
Seite 35: Compressor & Limiter
DYNAMICS – KOMPRESSOR & LIMITER Kompressor Limiter Der Kompressor dient dazu, die Dynamik des Ein Limiter ist gewissermaßen ein Kompressor Eingangssignals zu verringern und damit einen mit einem sehr hohen Kompressionsgrad. Er gleichmäßigeren Lautstärkeverlauf zu erzielen. dient in erster Linie dazu, (digitale) Überlastungen zu verhindern. -
Seite 36: Gate/Expander
DYNAMICS - GATE/EXPANDER Gate Parameter »Release« Wertebereich: 20 ms bis 7 sec. Ein Gate senkt die Verstärkung des Signals Die ist die Zeit, die das Gate benötigt, um am Ausgang um einen bestimmten Faktor nach dem Überschreiten des eingestellten (»Ratio«) ab, wenn das eingehende Signal Thresholds wieder die Anhebung auf das Ver- unter einen vorgegebenen Schwellwert stärkungsverhältnis 1:1 durchzuführen. -
Seite 37: De-Esser
DYNAMICS - DE-ESSER De-Esser Ein De-Esser dient dazu, Zischlaute aus einer Aufnahme zu entfernen. Um effektiv zu arbeiten und wirklich nur die unerwünschten Zischlaute zu entfernen, muss er dynamisch arbeiten. Insofern ähnelt er einem, der nur in einem definierten Frequenzbereich arbeitet. Ein dynamischer Filter gewährleistet, dass der De-Esser hohe Frequenzen nur dann dämpft, wenn sie zu laut werden. -
Seite 38: Tremolo - Hard & Soft
TREMOLO - HARD & SOFT Tremolo Soft Ein Tremolo ist ein Modulationseffekt, bei dem »Soft Tremolo« erzeugt einen subtileren die Lautstärke im linken und rechten Kanal zur Tremolo-Effekt, da Minimal- und Maximalpegel gleichen Zeit geändert wird. Dieser Effekt ist nur für kurze Zeit erreicht werden. zum Beispiel noch auf Aufnahmen mit alten Wurlitzer E-Pianos zu hören. -
Seite 39: Phaser - Vintage & Smooth
PHASER - VINTAGE & SMOOTH Vintage Smooth Der »Vintage«-Phaser verwendet vier Der »Smooth«-Phaser verwendet zwölf Kammfilter, deren Eckfrequenzen von einem Kammfilter, deren Eckfrequenzen von einem LFO moduliert werden. Wenn dieser gefilterte LFO moduliert werden. Wenn dieser gefilterte Sound mit dem unbearbeiteten Signal Sound mit dem unbearbeiteten Signal gemischt wird, entsteht durch die ständig gemischt wird, entsteht durch die ständig... -
Seite 40: Anhang - Midi-Implementationstabelle
ANHANG – MIDI-IMPLEMENTATIONSTABELLE DUAL EFFECTS PROCESSOR M•ONE - NOVEMBER - 1999 Function Transmitted Recognized Remarks Basic Channel Default Changed 1-16 1-16 Mode Default Messages Altered Note Number True Voice Velocity Note ON Note OFF After Touch Key’s Ch’s Pitch Bend Control Change ab 16 aufwärts ab 16 aufwärts... -
Seite 41: Anhang - Technische Daten
ANHANG – TECHNISCHE DATEN M•ONE – Standard Digitale Ein- und Ausgänge Anschlüsse: Cinch (S/PDIF) Formate: S/PDIF (24 Bit), EIAJ CP-340, IEC 958 Output Dithering: HPF TPDF Dither 24/20/16/8 Bit Sampleraten: 44,1 kHz, 48 kHz Verzögerung: 0,1 ms bei 48 kHz Frequenzgang (Digital I/O): DC to 23,9 kHz ±... -
Seite 42: Anhang
ANHANG – TECHNISCHE DATEN M•ONE – XL Digitale Ein- und Ausgänge Anschlüsse: Cinch (S/PDIF) Formate: S/PDIF (24 Bit), EIAJ CP-340, IEC 958 Output Dithering: HPF TPDF Dither 24/20/16/8 Bit Sampleraten: 44,1 kHz, 48 kHz Verzögerung: 0,1 ms bei 48 kHz Frequenzgang (Digital I/O): DC to 23,9 kHz ±... -
Seite 43: Fehlerbehebung
ANHANG – FEHLERBEHEBUNG Probleme beim Senden und Empfangen von MIDI-Nachrichten Wenn es beim Senden und Empfangen von MIDI-Nachrichten zu Problemen kommt, müssen Sie die Systemparameter zurücksetzen. Hierzu führen Sie in der nachfolgend beschriebenen Weise einen Systemparameter-Reset durch. Ein Systemparameter-Reset stellt die Werkseinstellungen in den I/O- und Utility-Menüs wieder her. -
Seite 44: Presetliste
ANHANG – PRESETLISTE - M•ONE M-One halls De-Essed Hall Vintage Hall & Room De-Essed Plate Natural Hall + Ambient Chorused Hall vocal/Choir halls Compresed Live verb Vocal ambient & Hall Compresed Room verb Vocal Delay & Spring Wet Chorus-Phaser Vocal Hall/Ahort SN... - Seite 45 Careless Whisper Medium Room/Big Hall Big Viking Hall CountryRoom Big/Smal Ambience & Hall Crispy Room & Delay Ambience & Room M-One Hall & Delay NonLin Vox Plate/Warm Hall PingPong & Hall Warm Club & Sn Plate Play Them Noseflutes Warm Plates Pop Dr./Vocal...
- Seite 46 ANHANG – PRESETLISTE - M•ONE XL M-One halls De-Essed Hall Vintage Hall & Room De-Essed Plate Natural Hall + Ambient Chorused Hall Vocal/Choir Halls Compresed Live verb Vocal ambient & Hall Compresed Room verb Vocal Delay & Spring Wet Chorus-Phaser...
