7.9. Hardware Ausgänge
Impulsausgang Ausgabetyp
Optokopplerausgang
Impulswertigkeit
Impulsdauer
Spannungsversorgung
Serielle Schnittstelle BUS
Baudrate
Adressierung
7.10.

Mechanische Daten

Hutschienengerät Gehäusemaße
Montageart
Gewicht

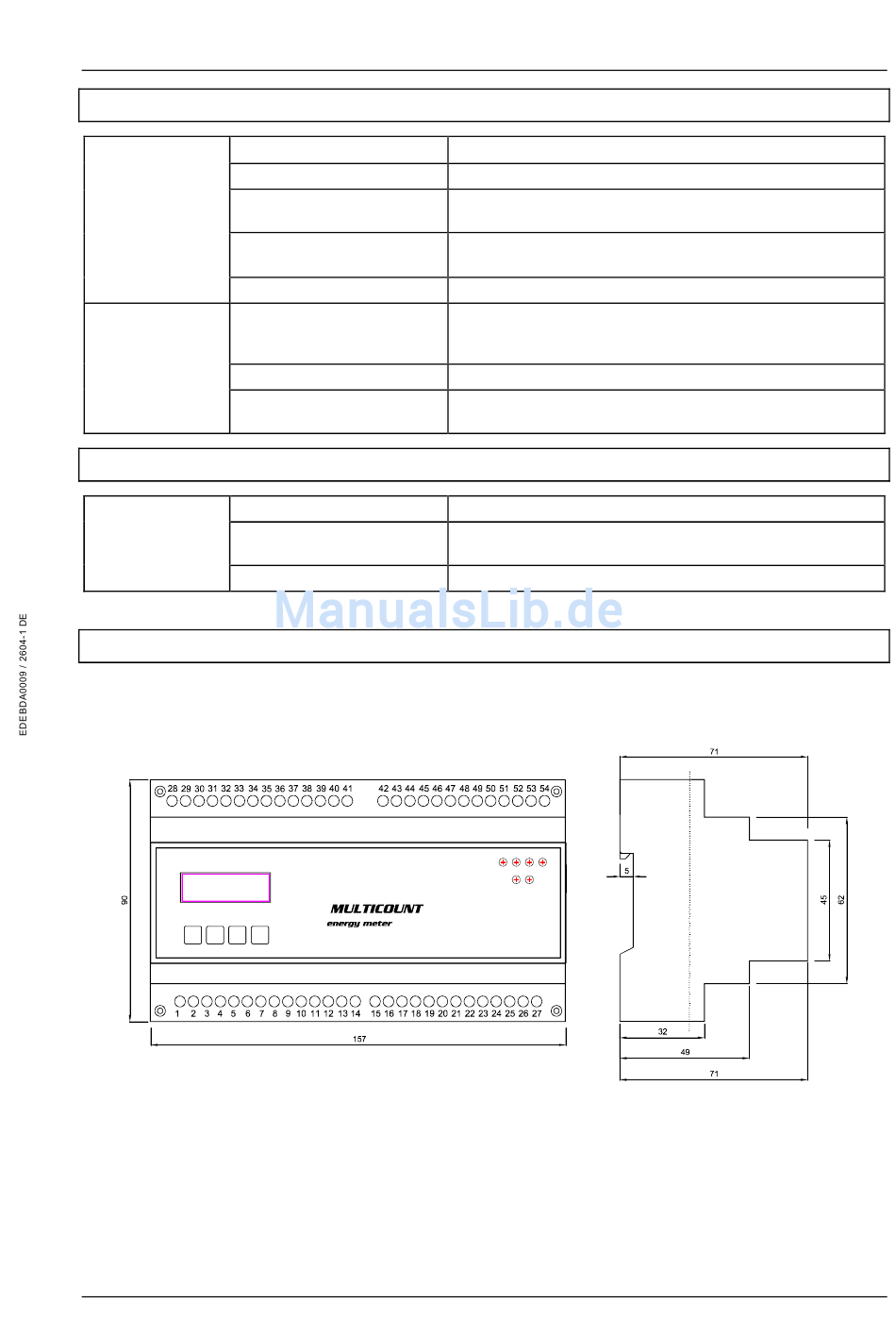

7.11. Maßzeichnung
Version 1.11
Bedienungsanleitung
Wirk- oder blindarbeitsproportional ⇒ am Gerät programmierbar
Digital S kompatibel nach DIN 43865 max. 27 V / 15mA DC
0
Linear: programmierbar von0...999999 Imp/kWh bzw. Imp/kVArh
zusätzlich begrenzt durch die max. mögliche Impulsfrequenz
100ms ⇒ am Gerät programmierbar 30-990 ms
Impuls-Pausen-Verhältnis 50 / 50
Extern max. 27V / 15mA DC; auf Polarität achten
RS 485 zum Anschluß an den Energiebus;
max. 32 Geräte pro Bussegment, bis zu 1000 m ohne Busverstärker,
weitere Informationen siehe Aufbaurichtlinie KBR-Energiebus
38400
Adressierbar bis Adr. 9999; automatisch per Software oder manuell am
Gerät
90 x 157 x 71 mm (H x B x T),
Wandmontage auf Normschiene DIN EN 50022
Für Verteilereinbau geeignet
ca. 650g
MULTICOUNT - Basic
