Bedienungsanleitung
3.2.

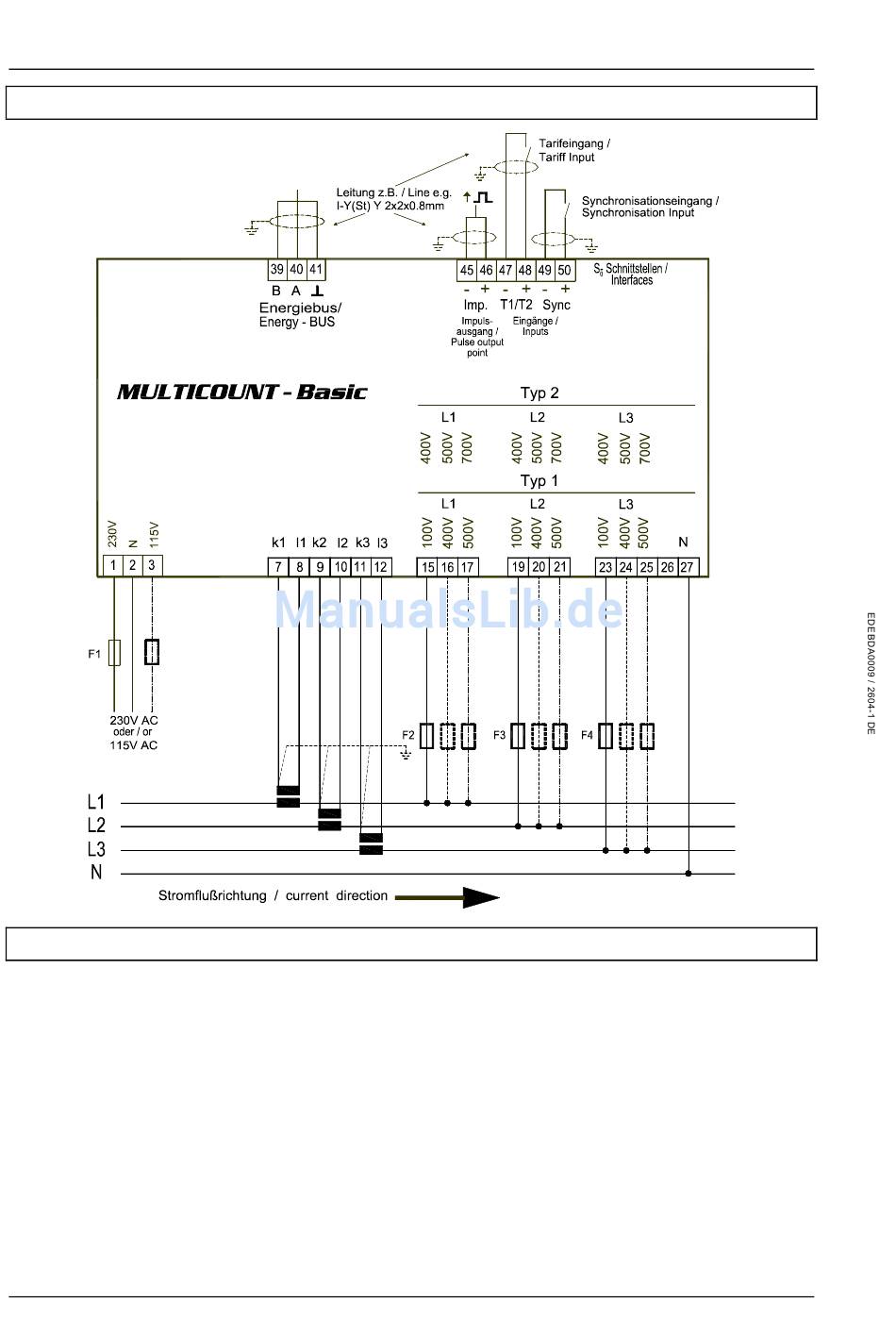

Anschlussplan

3.3.

Klemmenbelegung

Klemme 1 (L) und 2 (N):
bzw.
Klemme 2 (N) und 3 (L)
Klemme 7 (k1) und 8 (l1):
9 (k2) und 10 (l2)
11 (k3) und 12 (l3)
Seite 8 von 40
MULTICOUNT - Basic
Stromversorgungsanschluss
Zur Stromversorgung des Gerätes wird eine Steuerspannung
benötigt. Das Gerät kann entweder mit AC 230V (Klemmen 1 und
2) oder mit AC 115 V (Klemmen 2 und 3) betrieben werden.
Messeingänge für Strom
Die Messeingänge für Strom müssen über Stromwandler x/1A AC
oder x/5A AC angeschlossen werden.
Beim Anschluss der Wandler ist auf die Stromflussrichtung, sowie
auf die richtige Zuordnung zwischen den
Messspannungseingängen und den Stromwandlern zu achten!
Version 1.11
