4. I
NBETRIEBNAHME
4.1.

Bedien- und Anzeigeelemente

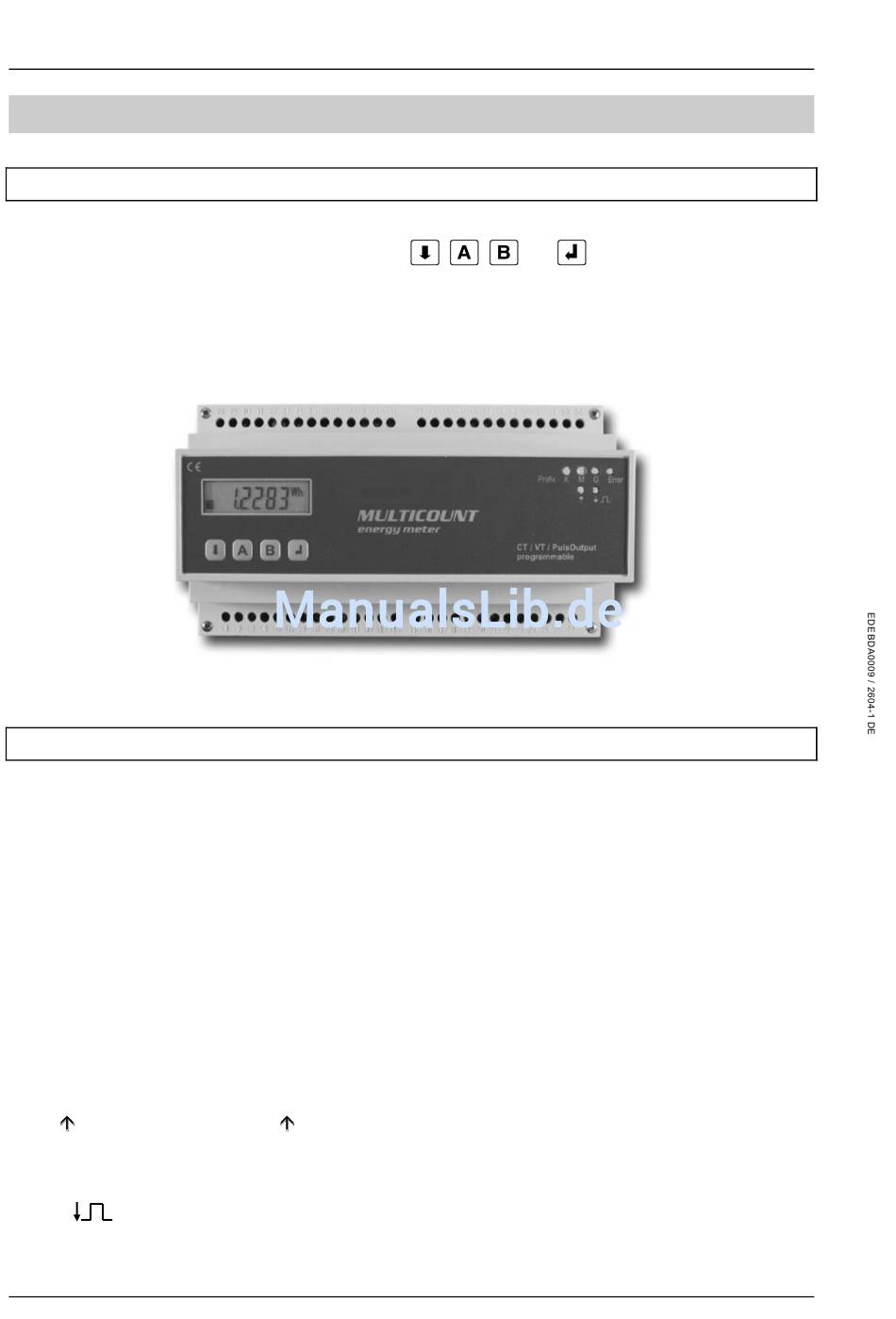

Der Zähler MULTICOUNT-Basic besitzt vier Tasten,
Untermenüs zur Programmierung des Geräts zu erreichen. Im 6-stelligen LC-Display werden die jeweils
angewählten Messgrößen angezeigt. Sechs rote Leuchtdioden zeigen zum einen die Wertigkeit der
Messwerte an, zum anderen kann man verschiedene Meldungen ablesen.
4.2.

Leuchtdioden

LED "K"
LED "M"
LED "G"
LED "Error"
LED " "
LED " "
Seite 10 von 40
MULTICOUNT - Basic
Während im LC-Display die Art der Messung und der gemessene Zahlenwert
angezeigt wird, kann man an den drei Präfix-LEDs "K", "M" und "G" die
zugehörige Wertigkeit der Grundeinheit ablesen. Ausschlaggebend dabei ist,
welche LED leuchtet:
- "K" bedeutet, dass der Wert in der Einheit "Kilo-..." (z.B. [kW]) angegeben ist,
- "M" steht für "Mega-..." (z.B. [MVArh]) und
- "G" entspricht "Giga-..." (z.B. [GVA]);
- leuchtet keine LED, ist der Wert in der Grundeinheit abzulesen.
Diese LED blinkt, wenn eine Fehlermeldung ansteht oder eine Störung
aufgetreten ist.
Die LED " " leuchtet auf, wenn der Eingang Meßperiodensynchronisation
extern aktiviert ist und ein Synchronimpuls (z.B. vom EVU) anliegt.
Diese LED blinkt immer, wenn der Impulsausgang aktiv ist.
, , und um die einzelnen Menüs und
