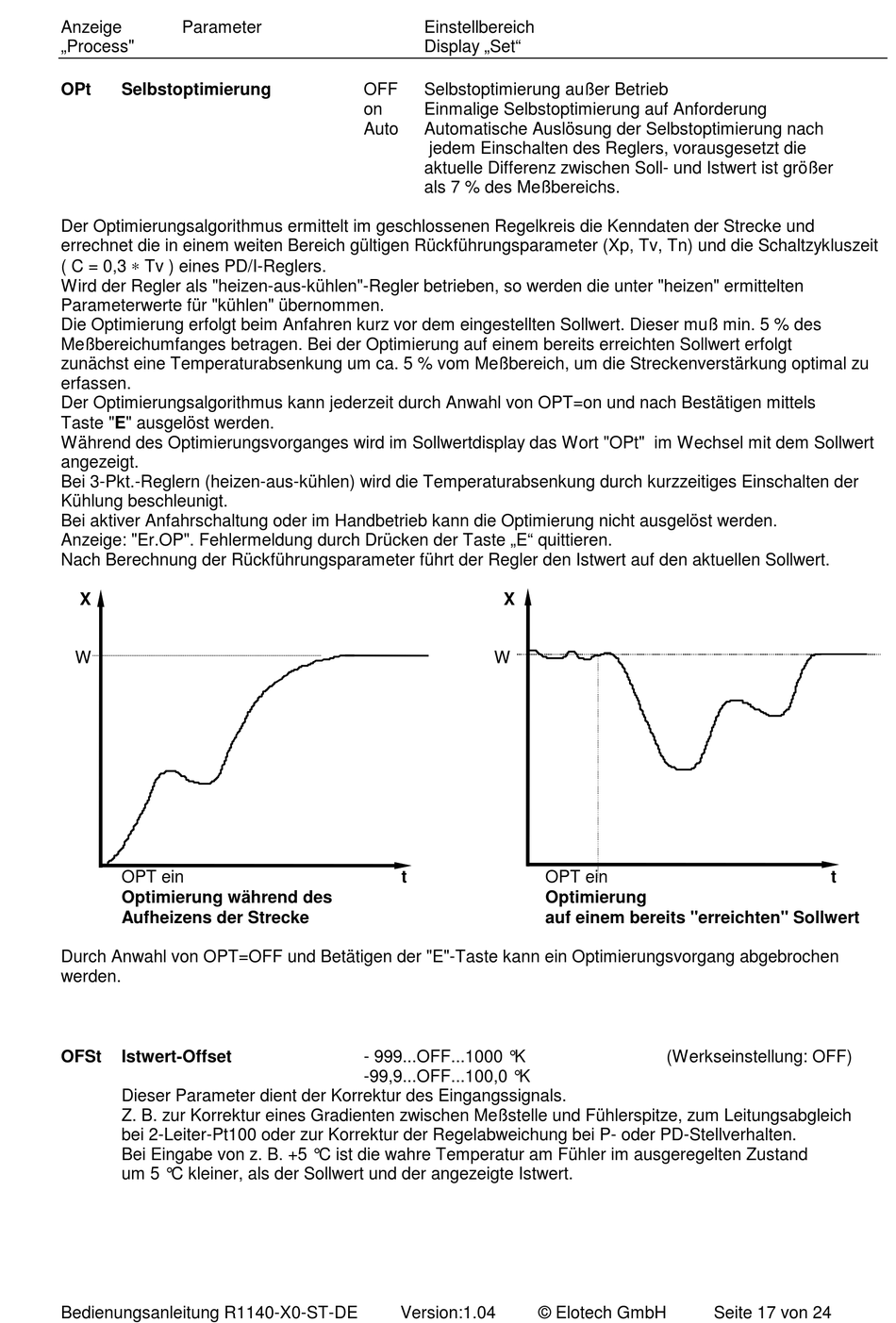

Elotech R1140 Bedienungsanleitung Seite 17

Anzeige Parameter
„Process"
OPt Selbstoptimierung
Der Optimierungsalgorithmus ermittelt im geschlossenen Regelkreis die Kenndaten der Strecke und
errechnet die in einem weiten Bereich gültigen Rückführungsparameter (Xp, Tv, Tn) und die Schaltzykluszeit
( C = 0,3 ∗ Tv ) eines PD/I-Reglers.
Wird der Regler als "heizen-aus-kühlen"-Regler betrieben, so werden die unter "heizen" ermittelten
Parameterwerte für "kühlen" übernommen.
Die Optimierung erfolgt beim Anfahren kurz vor dem eingestellten Sollwert. Dieser muß min. 5 % des
Meßbereichumfanges betragen. Bei der Optimierung auf einem bereits erreichten Sollwert erfolgt
zunächst eine Temperaturabsenkung um ca. 5 % vom Meßbereich, um die Streckenverstärkung optimal zu
erfassen.
Der Optimierungsalgorithmus kann jederzeit durch Anwahl von OPT=on und nach Bestätigen mittels
Taste "E" ausgelöst werden.
Während des Optimierungsvorganges wird im Sollwertdisplay das Wort "OPt" im Wechsel mit dem Sollwert
angezeigt.
Bei 3-Pkt.-Reglern (heizen-aus-kühlen) wird die Temperaturabsenkung durch kurzzeitiges Einschalten der
Kühlung beschleunigt.
Bei aktiver Anfahrschaltung oder im Handbetrieb kann die Optimierung nicht ausgelöst werden.
Anzeige: "Er.OP". Fehlermeldung durch Drücken der Taste „E" quittieren.
Nach Berechnung der Rückführungsparameter führt der Regler den Istwert auf den aktuellen Sollwert.
X
W
OPT ein
Optimierung während des
Aufheizens der Strecke
Durch Anwahl von OPT=OFF und Betätigen der "E"-Taste kann ein Optimierungsvorgang abgebrochen
werden.
OFSt Istwert-Offset
Dieser Parameter dient der Korrektur des Eingangssignals.
Z. B. zur Korrektur eines Gradienten zwischen Meßstelle und Fühlerspitze, zum Leitungsabgleich
bei 2-Leiter-Pt100 oder zur Korrektur der Regelabweichung bei P- oder PD-Stellverhalten.
Bei Eingabe von z. B. +5 °C ist die wahre Temperatur am Fühler im ausgeregelten Zustand
um 5 °C kleiner, als der Sollwert und der angezeigte Istwert.
Bedienungsanleitung R1140-X0-ST-DE
Einstellbereich
Display „Set"
OFF Selbstoptimierung außer Betrieb
on Einmalige Selbstoptimierung auf Anforderung
Auto Automatische Auslösung der Selbstoptimierung nach
jedem Einschalten des Reglers, vorausgesetzt die
aktuelle Differenz zwischen Soll- und Istwert ist größer
als 7 % des Meßbereichs.
X
W
t
- 999...OFF...1000 °K
-99,9...OFF...100,0 °K
Version:1.04
OPT ein
Optimierung
auf einem bereits "erreichten" Sollwert
(Werkseinstellung: OFF)
© Elotech GmbH
t
Seite 17 von 24
