Eigenschaften
1.1 Analoges Elektronikmodul 2/4AI RTD ST (6ES7134-4JB51-0AB0)
Allgemeine Anschlussbelegung
Hinweis
Die Klemmen A4, A8, A3 und A7 stehen nur an bestimmten Terminalmodulen zur
Verfügung.
Klemme Belegung
1 M
0+
2 M
0-
3 M / I
2+ C0+
4 M / I
2- C0-
A4 AUX1
A3 AUX1
Verwendbare Terminalmodule
TM-E15C26-A1 TM-E15C24-01
(6ES7193-4CA50- (6ES7193-4CB30-
0AA0) 0AA0)
TM-E15S26-A1 TM-E15S24-01
(6ES7193-4CA40- (6ES7193-4CB20-
0AA0) 0AA0)
TM-E15N26-A1 TM-E15N24-01
(6ES7193-4CA80- (6ES7193-4CB70-
0AA0) 0AA0)
8

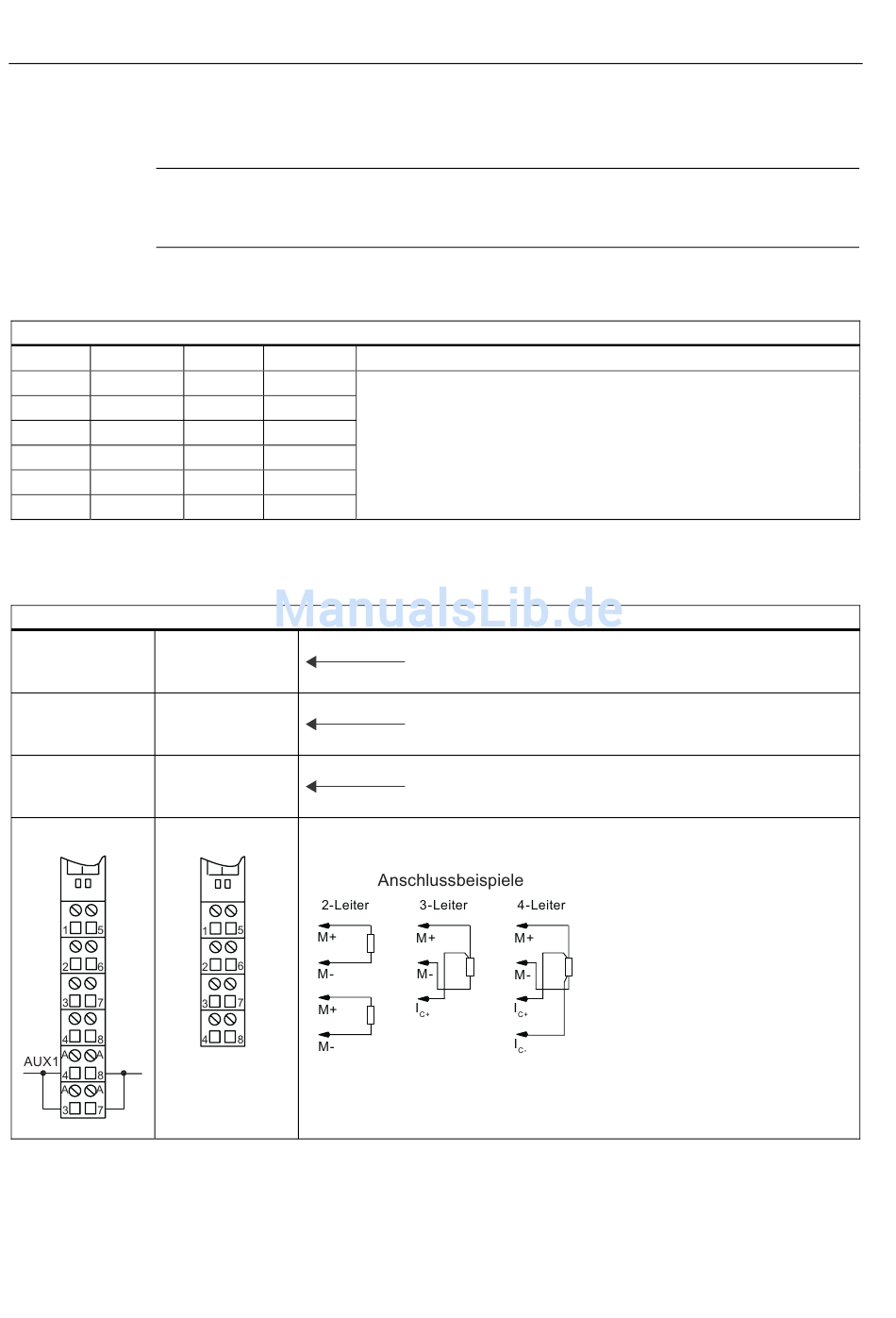

Anschlussbelegung für 2/4AI RTD ST (6ES7134-4JB51-0AB0)
Klemme Belegung
5 M
1+
6 M
1-
7 M / I
3+ C1+
8 M / I
3- C1-
A8 AUX1
A7 AUX1
Verwendbare Terminalmodule für 2/4AI RTD ST (6ES7134-4JB51-0AB0)
M : Messleitung positiv, Kanal n
•
n+
M : Messleitung negativ, Kanal n
•
n-
I : Konstantstromleitung positiv, Kanal n
•
Cn+
I : Konstantstromleitung negativ, Kanal n
•
Cn-
AUX1: Schutzleiteranschluss oder Potenzialschiene (frei
•
verwendbar bis AC 230 V)
Federklemme
Schraubklemme
Fast Connect
Analoges Elektronikmodul 2/4AI RTD ST (6ES7134-4JB51-0AB0)
Erläuterungen
Gerätehandbuch, 07/2008, A5E01076864-02
