Anschließen
5.1 Anschließen von Messwertgebern
Verwendete Abkürzungen
In den folgenden Bildern bedeuten die verwendeten Abkürzungen:
M +
M -
I +
C
I -
C
U
CM
U
ISO
Anschluss von isolierten Messwertgebern an Analogeingänge
Die isolierten Messwertgeber sind nicht mit dem örtlichen Erdpotenzial verbunden. Sie
können potenzialfrei betrieben werden.

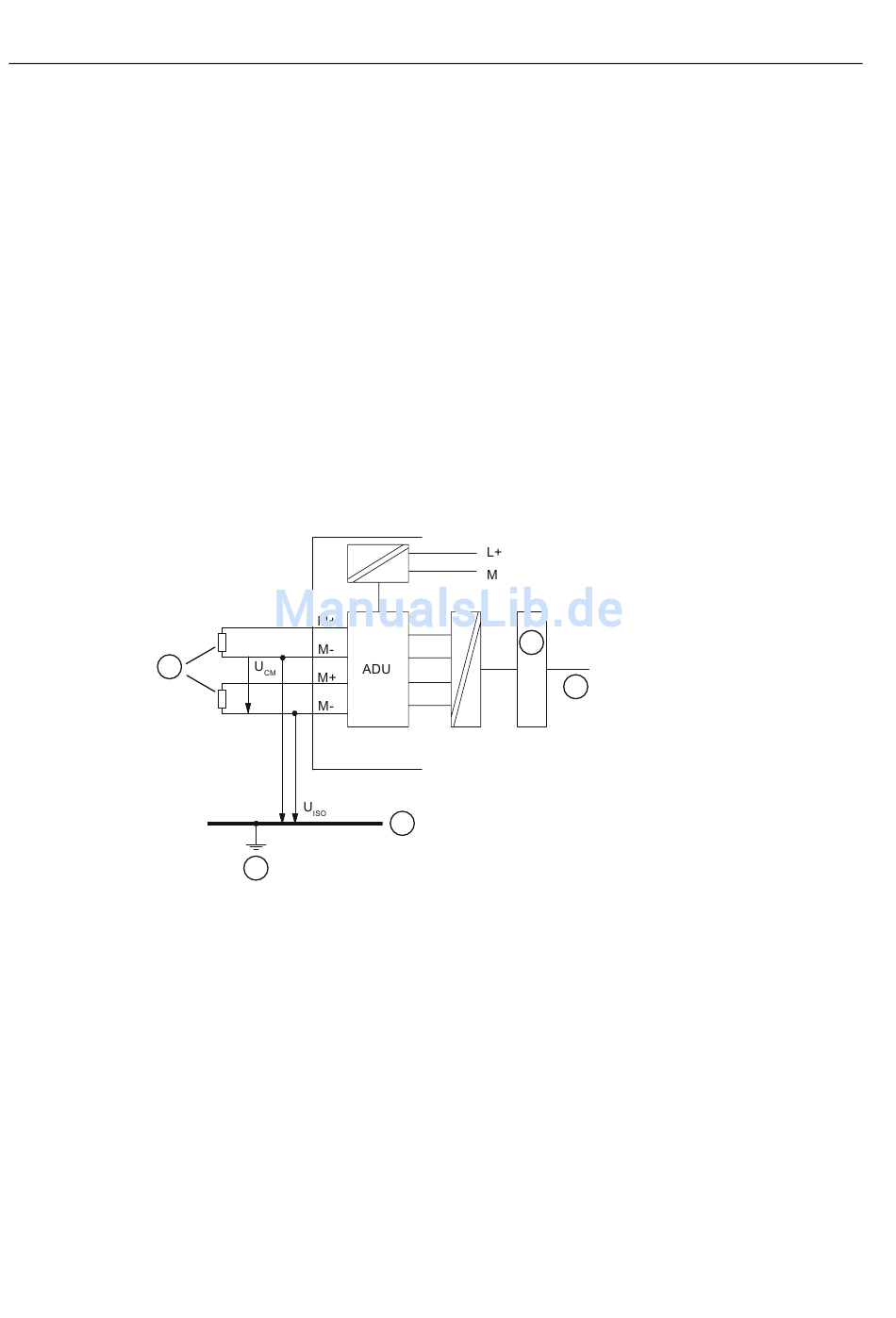

Das folgende Bild zeigt den prinzipiellen Anschluss von isolierten Messwertgebern an ein
potenzialgetrenntes Analog Eingabemodul.
5
①
②
③
④
⑤
28
Messleitung (positiv)
Messleitung (negativ)
Konstantstromleitung positiv
Konstantstromleitung negativ
Potenzialdifferenz zwischen Eingängen
Potenzialdifferenz zwischen M- und zentralem Erdungspunkt
4
Logik
Rückwandbus
Erdungssammelleitung
zentraler Erdungspunkt
isolierte Messwertgeber
1
3
Analoges Elektronikmodul 2/4AI RTD ST (6ES7134-4JB51-0AB0)
2
Gerätehandbuch, 07/2008, A5E01076864-02
