Technische Beschreibung
Korrelationssensoren
1 Kabelmantel
2 Schrumpfschlauch
3 Schwarz; Kabelschirm (keine Masse)
4 Rot; Spannungsversorgung +; max 8,7V bei Ex-Version,
max. 24V bei Nicht-Ex-Version
5 Blau; Spannungsversorgung -
6 Weis; RxTx +
7 Grün; RxTx -
8 Luftausgleichschlauch
Korrelationssensoren - Rev. 06 vom 09.05.2014

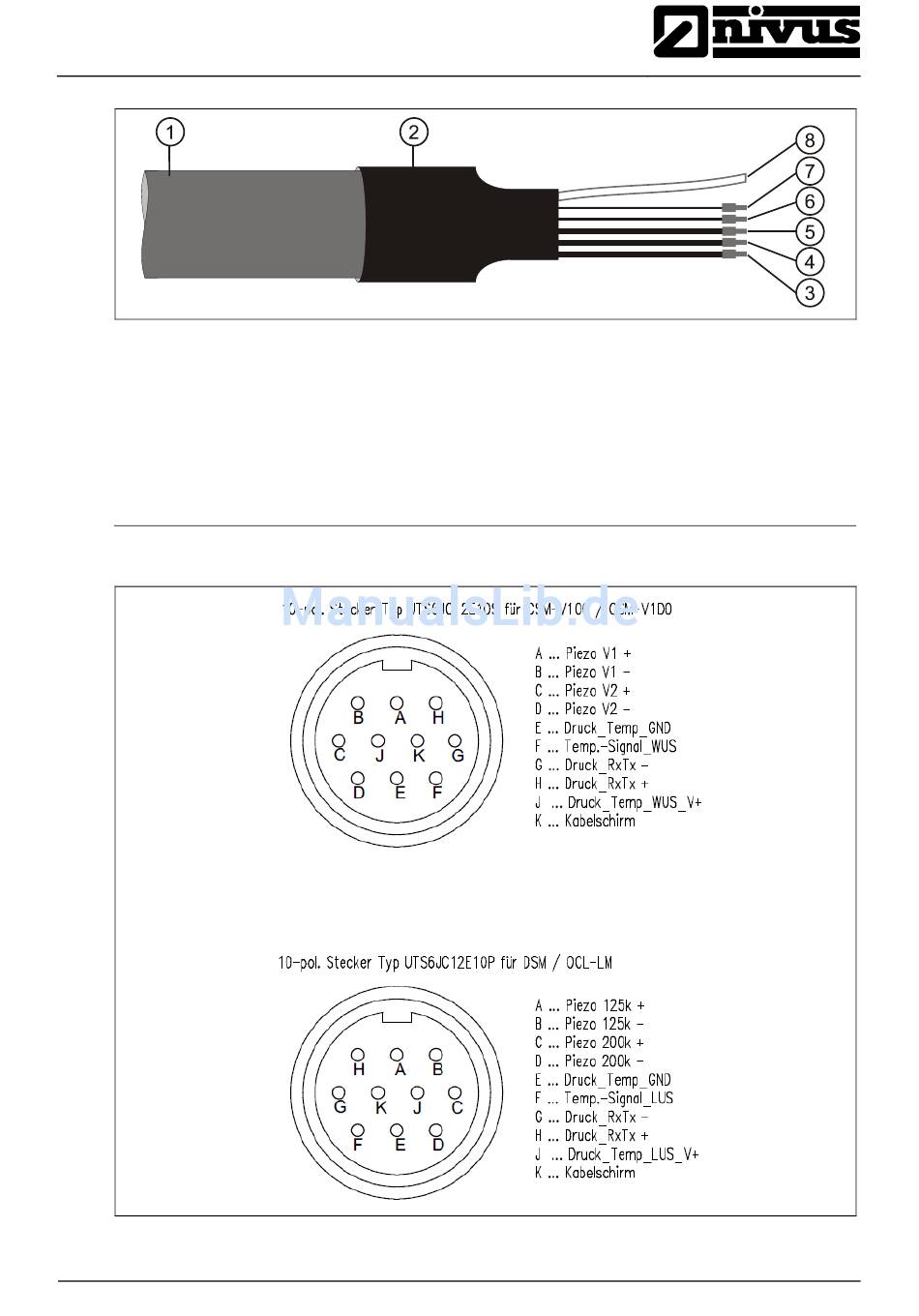

Abb. 7-23 Kabelschwanzbelegung Sensoren mit Druckmesszelle
Abb. 7-24 Steckerbelegung CSM und DSM
®
