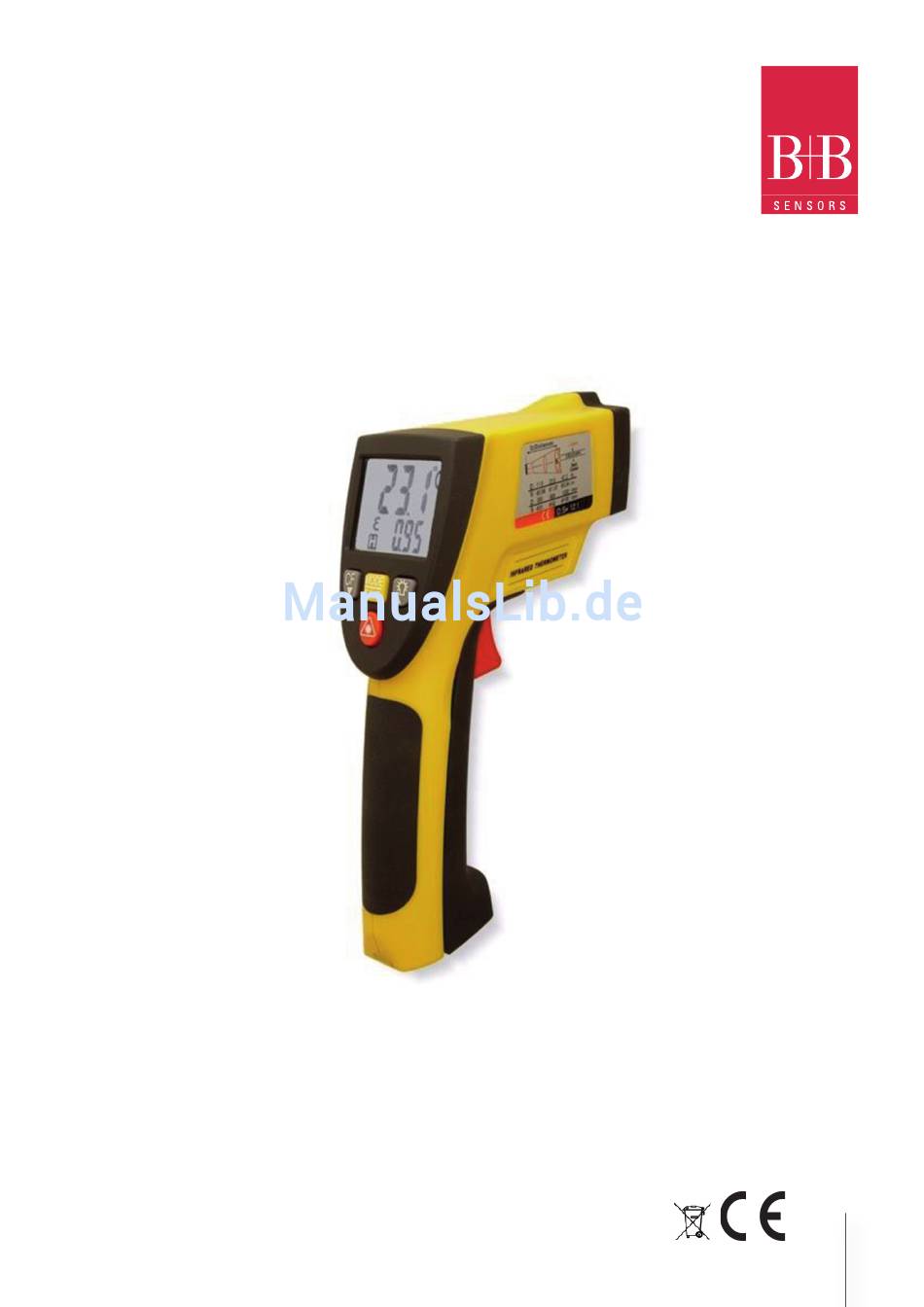

- Seite 1 Bedienungsanleitung Infrarot-Thermometer IR 8895 Technische Änderungen vorbehalten 1 / 12 B+B Thermo-Technik GmbH | Heinrich-Hertz-Straße 4 | D-78166 Donaueschingen 0141 0316-190 16.09.2015 Fon +49 771 83160 | Fax +49 771 8316-50 | info@bb-sensors.com | bb-sensors.com...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Infrarot-Thermometer IR 8895 Inhaltsverzeichnis Allgemeine Beschreibung Gefahren- und Warnhinweise Allgemeine Sicherheitshinweise 2.2 Produktspezifische Sicherheitshinweise Laserwarnhinweise Bestimmungsgemäße Verwendung Vermeidung von Messfehlern Funktionsprinzip 4.1 Messfleckgröße Inbetriebnahme und Bedienung Bedienelemente Einlegen der Batterien Laserstrahl aktivieren/deaktivieren Temperaturmessung Umschalten von °C auf °F Hintergrundbeleuchtung Emissionseinstellung... - Seite 3 Serviceadresse Vielen Dank, dass Sie sich für dieses hochwertige Produkt entschieden haben! Mit Ihrem neuen Infrarot-Thermometer IR 8895 sind Sie nun im Besitz eines innovativen Qualitätsprodukts nach neuestem technologischen Stand, welches Ihnen genaue Temperaturmessungen, auch bei anspruchsvollen industriellen Anwendungen, ermöglicht. Selbstverständlich entspricht das Gerät auch den aktuellen Sicherheits- und Umweltschutz Vorgaben und ist RoHS konform.
-
Seite 4: Allgemeine Beschreibung
Bedienungsanleitung Infrarot-Thermometer IR 8895 Allgemeine Beschreibung Das Infrarot-Thermometer 8895 ist ein Messgerät zur berührungslosen Temperaturmessung. Dieses thermische Messprinzip eignet sich ideal an sich bewegenden oder unter Spannung stehenden Teilen oder giftigen und sterilen Objekten, da eine herkömmliche Kontakt-Temperatur- messung an solchen Objekten nicht möglich ist. Das Gerät zeichnet sich durch schnelle Ansprechzeit und einen hohen Temperaturmessbe- reich aus. Der eingebaute Ziellaser zeigt das Zentrum der Messstelle an und vereinfacht Messungen bei größerer Entfernung zum Objekt. Die präzise Optik besitzt ein Öffnungsverhältnis von 12:1. Die Data-Hold Funktion ermöglicht das kurzzeitige Speichern des Messwertes. Weiterhin ist das Gerät mit einer °C/°F-Umschaltung ausge- stattet. Durch den einstellbaren Emissionsgrad werden die optischen Eigenschaften des Messobjektes berücksichtigt und man erhält auch bei kriti- schen Werkstoffen genaue Messergebnisse. -
Seite 5: Bestimmungsgemäße Verwendung
Bedienungsanleitung Infrarot-Thermometer IR 8895 Bestimmungsgemäße Verwendung Die bestimmungsgemäße Verwendung umfasst das berührungslose Messen von Temperaturen von –40 °C bis +816 °C. Zur Spannungs- versorgung dürfen nur zwei 1,5 V-Batterien Typ Mignon AA, IEC LR6 oder baugleiche Typen verwendet werden. Der Betrieb ist nur in trockener Umgebung erlaubt, der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden. -
Seite 6: Inbetriebnahme Und Bedienung
Bedienungsanleitung Infrarot-Thermometer IR 8895 Inbetriebnahme und Bedienung Bedienelemente 1 °C-Anzeige 2 °F-Anzeige 3 Temperaturmesswert-Anzeige 4 Emissionsgrad-Anzeige 5 Anzeige Laserstrahl aktiv 6 Emissions-Symbol 7 Low-Batterie-Anzeige 8 Data-Hold-Anzeige A °C / °F Umschalttaste • umschalten zwischen°C und °F • Verringern des Zahlenwerts B Hintergrundbeleuchtungs-Taste •... -
Seite 7: Laserstrahl Aktivieren/Deaktivieren
Bedienungsanleitung Infrarot-Thermometer IR 8895 Laserstrahl aktivieren/deaktivieren Zur erleichterten Durchführung von exakten Messungen ist das Infrarot-Thermometer 8895 mit einem roten Punktlaser ausgerüstet. Dieser Laserstrahl zeigt Ihnen in etwa die Mitte des Messfleckes an. Um den Laserstrahl zu aktivieren, drücken und halten Sie den Trigger und drücken die Laser Ein-/Aus-Taste [D]. Auf dem Display er- scheint als Zeichen der Aktivierung das Symbol „Laserstrahl aktiv“... -
Seite 8: Hintergrundbeleuchtung
Bedienungsanleitung Infrarot-Thermometer IR 8895 Hintergrundbeleuchtung Bei Messungen im Dunkeln können Sie mit der Taste [B] die Hintergrundbeleuchtung aktivieren. TASTE BELEUCHTUNG Emissionseinstellung Der Emissionsfaktor beschreibt die Charakteristik der Energieabstrahlung eines bestimmten Materials. Genauer gesagt beschreibt er das Verhältnis der Energie, die von dem Messobjekt bei einer bestimmten Temperatur abgegeben wird, zu der Energie, die ein schwarzer Körper (idealer Strahler) bei dieser Temperatur abgeben würde. Je höher dieser Faktor ist, desto höher ist die Fähigkeit des Materials... -
Seite 9: Batteriewechsel
Bedienungsanleitung Infrarot-Thermometer IR 8895 Batteriewechsel Das Infrarot-Thermometer 8895 benötigt zum Betrieb zwei Alkaline 1,5 V-Batterien des Typ Mignon AA, IEC LR6 oder baugleiche Typen. Sollte die Spannung der eingelegten Batterien unter den Mindestwert fallen, so erscheint im LC-Display das Symbol für leere Batterie „Low-Batterie“ [7]. In diesem Fall tauschen Sie bitte die Batterien aus. Um die Batterien zu wechseln gehen Sie wie folgt vor: •... -
Seite 10: Technische Daten
Bedienungsanleitung Infrarot-Thermometer IR 8895 Technische Daten Parameter Spezifikation Messbereich -40...1500 °F -40...816 °C, Emissionsfaktor Einstellbar (0,3...1,0) Messoptik 12:1 Auflösung 1,0 °C / 1,0 °F bei > 280 °C 0,1 °C / 0,1 °F bei < 280 °C Temperaturfühler Infrarot Ansprechzeit... -
Seite 11: Eisen Und Stahl
Bedienungsanleitung Infrarot-Thermometer IR 8895 Emissionswertetabelle 10.1 Eisen und Stahl Material Emissionswert Gusseisen (poliert) Gusseisen (bei 100 °C) 0,45 Gusseisen (bei 1000 °C) 0,6... 0,7 Gusseisen (stark verrostet) 0,95 Gusseisen (Schmelze) Eisenplatte (verrostet) 0,7...0,85 Eisenbarren (rau) Stahl (Bodenplatte) Stahl (weich) 0,3...0,5 Stahl (Schmelze) 0,3...0,4... -
Seite 12: Nickel Und Nickellegierungen
Bedienungsanleitung Infrarot-Thermometer IR 8895 10.5 Blei Material Emissionswert Blei (poliert) 0,1* Blei (oxidiert bei 25°C) Blei (oxidiert) 10.6 Nickel und Nickellegierungen Material Emissionswert Nickel 0,1* Nickelplatte (oxidiert) 0,4...0,5 Nickelchrom Nickelchrom (oxidiert) 0,95 10.7 Sonstige Metalle Material Emissionswert Zink (oxidiert) 0,1*...
