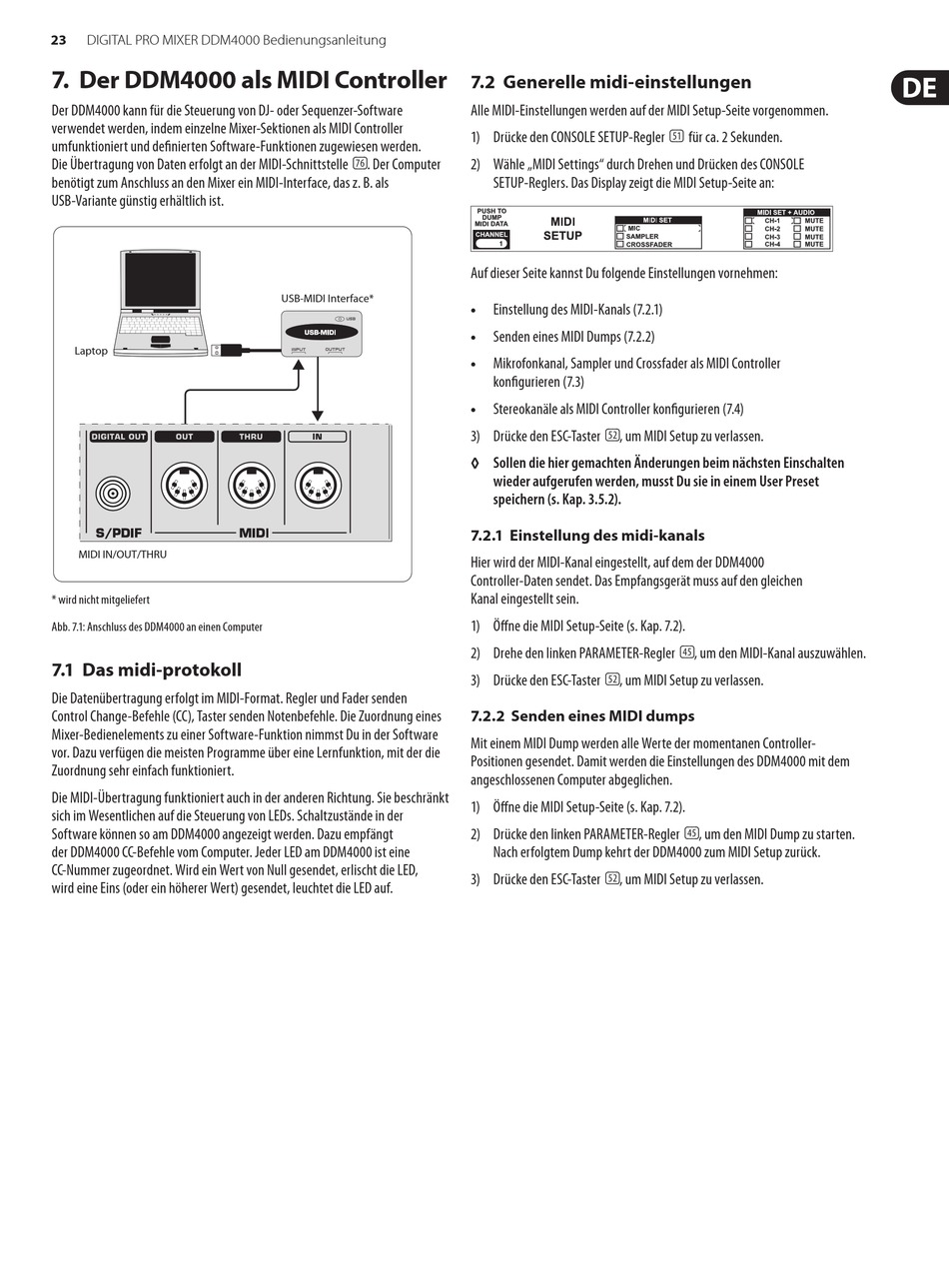

DIGITAL PRO MIXER DDM4000 Bedienungsanleitung

7. Der DDM4000 als MIDI Controller

Der DDM4000 kann für die Steuerung von DJ- oder Sequenzer-Software
verwendet werden, indem einzelne Mixer-Sektionen als MIDI Controller
umfunktioniert und definierten Software-Funktionen zugewiesen werden.
Die Übertragung von Daten erfolgt an der MIDI-Schnittstelle (76) . Der Computer
benötigt zum Anschluss an den Mixer ein MIDI-Interface, das z. B. als
USB-Variante günstig erhältlich ist.
Laptop
MIDI IN/OUT/THRU
* wird nicht mitgeliefert
Abb. 7.1: Anschluss des DDM4000 an einen Computer

7.1 Das midi-protokoll

Die Datenübertragung erfolgt im MIDI-Format. Regler und Fader senden
Control Change-Befehle (CC), Taster senden Notenbefehle. Die Zuordnung eines
Mixer-Bedienelements zu einer Software-Funktion nimmst Du in der Software
vor. Dazu verfügen die meisten Programme über eine Lernfunktion, mit der die
Zuordnung sehr einfach funktioniert.
Die MIDI-Übertragung funktioniert auch in der anderen Richtung. Sie beschränkt
sich im Wesentlichen auf die Steuerung von LEDs. Schaltzustände in der
Software können so am DDM4000 angezeigt werden. Dazu empfängt
der DDM4000 CC-Befehle vom Computer. Jeder LED am DDM4000 ist eine
CC-Nummer zugeordnet. Wird ein Wert von Null gesendet, erlischt die LED,
wird eine Eins (oder ein höherer Wert) gesendet, leuchtet die LED auf.
USB-MIDI Interface*

7.2 Generelle midi-einstellungen

Alle MIDI-Einstellungen werden auf der MIDI Setup-Seite vorgenommen.
1) Drücke den CONSOLE SETUP-Regler (51) für ca. 2 Sekunden.
2) Wähle „MIDI Settings" durch Drehen und Drücken des CONSOLE
SETUP-Reglers. Das Display zeigt die MIDI Setup-Seite an:
Auf dieser Seite kannst Du folgende Einstellungen vornehmen:
•

Einstellung des MIDI-Kanals (7.2.1)

•

Senden eines MIDI Dumps (7.2.2)

• Mikrofonkanal, Sampler und Crossfader als MIDI Controller
konfigurieren (7.3)
• Stereokanäle als MIDI Controller konfigurieren (7.4)
3) Drücke den ESC-Taster (52) , um MIDI Setup zu verlassen.
◊
Sollen die hier gemachten Änderungen beim nächsten Einschalten
wieder aufgerufen werden, musst Du sie in einem User Preset
speichern (s. Kap. 3.5.2).
7.2.1 Einstellung des midi-kanals
Hier wird der MIDI-Kanal eingestellt, auf dem der DDM4000
Controller-Daten sendet. Das Empfangsgerät muss auf den gleichen
Kanal eingestellt sein.
1) Öffne die MIDI Setup-Seite (s. Kap. 7.2).
2) Drehe den linken PARAMETER-Regler (45) , um den MIDI-Kanal auszuwählen.
3) Drücke den ESC-Taster (52) , um MIDI Setup zu verlassen.
7.2.2 Senden eines MIDI dumps
Mit einem MIDI Dump werden alle Werte der momentanen Controller-
Positionen gesendet. Damit werden die Einstellungen des DDM4000 mit dem
angeschlossenen Computer abgeglichen.
1) Öffne die MIDI Setup-Seite (s. Kap. 7.2).
2) Drücke den linken PARAMETER-Regler (45) , um den MIDI Dump zu starten.
Nach erfolgtem Dump kehrt der DDM4000 zum MIDI Setup zurück.
3) Drücke den ESC-Taster (52) , um MIDI Setup zu verlassen.
