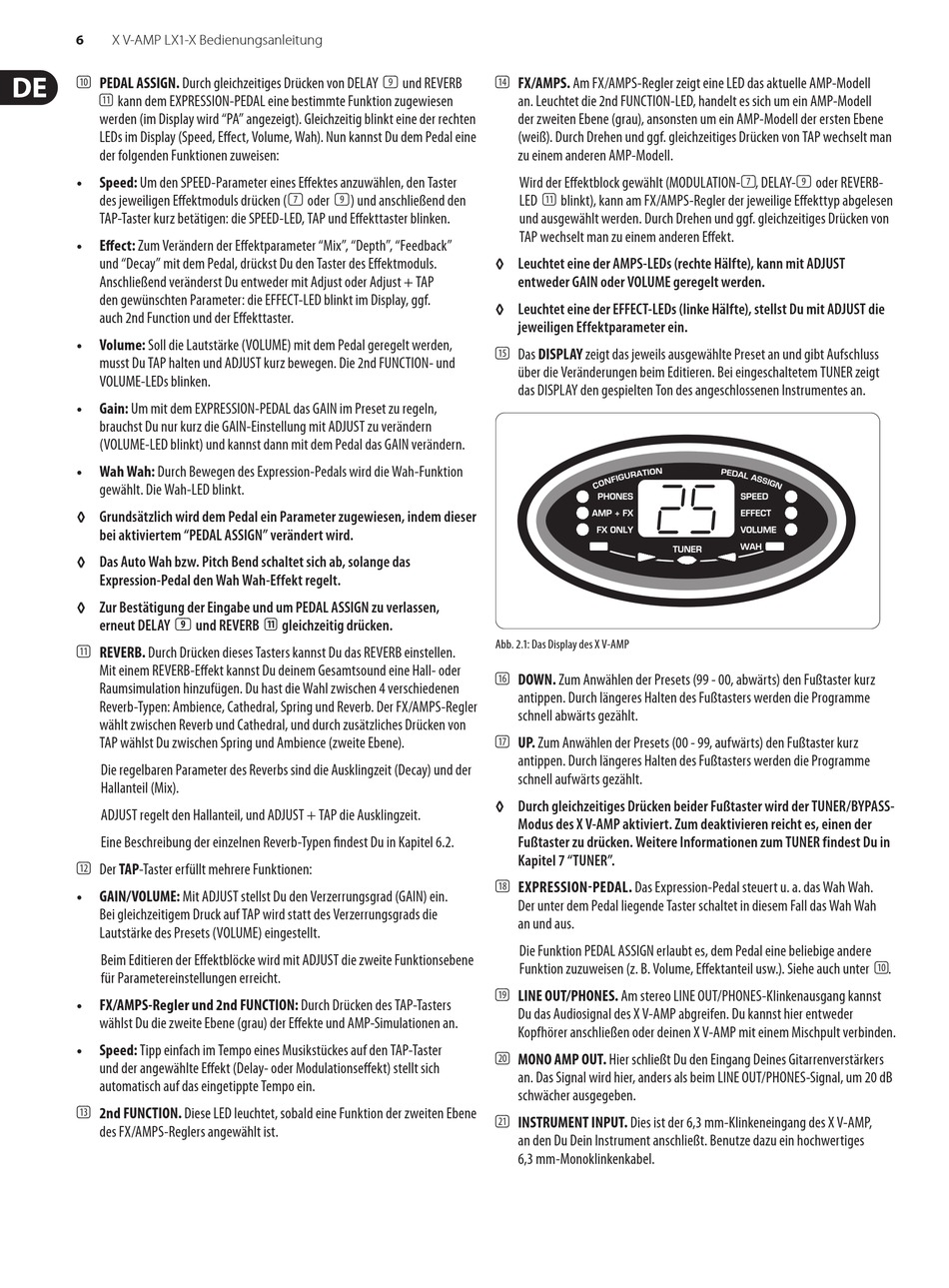

Behringer X V-AMP LX1-X Bedienungsanleitung Seite 6

6
X V-AMP LX1-X Bedienungsanleitung
(10) PEDAL ASSIGN. Durch gleichzeitiges Drücken von DELAY (9) und REVERB
(11) kann dem EXPRESSION-PEDAL eine bestimmte Funktion zugewiesen
werden (im Display wird "PA" angezeigt). Gleichzeitig blinkt eine der rechten
LEDs im Display (Speed, Effect, Volume, Wah). Nun kannst Du dem Pedal eine
der folgenden Funktionen zuweisen:
• Speed: Um den SPEED-Parameter eines Effektes anzuwählen, den Taster
des jeweiligen Effektmoduls drücken ( (7) oder (9) ) und anschließend den
TAP-Taster kurz betätigen: die SPEED-LED, TAP und Effekttaster blinken.
Effect: Zum Verändern der Effektparameter "Mix", "Depth", "Feedback"
•
und "Decay" mit dem Pedal, drückst Du den Taster des Effektmoduls.
Anschließend veränderst Du entweder mit Adjust oder Adjust + TAP
den gewünschten Parameter: die EFFECT-LED blinkt im Display, ggf.
auch 2nd Function und der Effekttaster.
• Volume: Soll die Lautstärke (VOLUME) mit dem Pedal geregelt werden,
musst Du TAP halten und ADJUST kurz bewegen. Die 2nd FUNCTION- und
VOLUME-LEDs blinken.
Gain: Um mit dem EXPRESSION-PEDAL das GAIN im Preset zu regeln,
•
brauchst Du nur kurz die GAIN-Einstellung mit ADJUST zu verändern
(VOLUME-LED blinkt) und kannst dann mit dem Pedal das GAIN verändern.
• Wah Wah: Durch Bewegen des Expression-Pedals wird die Wah-Funktion
gewählt. Die Wah-LED blinkt.
◊
Grundsätzlich wird dem Pedal ein Parameter zugewiesen, indem dieser
bei aktiviertem "PEDAL ASSIGN" verändert wird.
◊
Das Auto Wah bzw. Pitch Bend schaltet sich ab, solange das
Expression-Pedal den Wah Wah-Effekt regelt.
◊
Zur Bestätigung der Eingabe und um PEDAL ASSIGN zu verlassen,
erneut DELAY ( 9 ) und REVERB (11) gleichzeitig drücken.
(11) REVERB. Durch Drücken dieses Tasters kannst Du das REVERB einstellen.
Mit einem REVERB-Effekt kannst Du deinem Gesamtsound eine Hall- oder
Raumsimulation hinzufügen. Du hast die Wahl zwischen 4 verschiedenen
Reverb-Typen: Ambience, Cathedral, Spring und Reverb. Der FX/AMPS-Regler
wählt zwischen Reverb und Cathedral, und durch zusätzliches Drücken von
TAP wählst Du zwischen Spring und Ambience (zweite Ebene).
Die regelbaren Parameter des Reverbs sind die Ausklingzeit (Decay) und der
Hallanteil (Mix).
ADJUST regelt den Hallanteil, und ADJUST + TAP die Ausklingzeit.
Eine Beschreibung der einzelnen Reverb-Typen findest Du in Kapitel 6.2.
(12) Der TAP-Taster erfüllt mehrere Funktionen:
• GAIN/VOLUME: Mit ADJUST stellst Du den Verzerrungs grad (GAIN) ein.
Bei gleichzeitigem Druck auf TAP wird statt des Verzerrungsgrads die
Lautstärke des Presets (VOLUME) eingestellt.
Beim Editieren der Effektblöcke wird mit ADJUST die zweite Funktionsebene
für Parametereinstellungen erreicht.
FX/AMPS-Regler und 2nd FUNCTION: Durch Drücken des TAP-Tasters
•
wählst Du die zweite Ebene (grau) der Effekte und AMP-Simulationen an.
• Speed: Tipp einfach im Tempo eines Musikstückes auf den TAP-Taster
und der angewählte Effekt (Delay- oder Modulationseffekt) stellt sich
automatisch auf das eingetippte Tempo ein.
(13) 2nd FUNCTION. Diese LED leuchtet, sobald eine Funktion der zweiten Ebene
des FX/AMPS-Reglers angewählt ist.
(14) FX/AMPS. Am FX/AMPS-Regler zeigt eine LED das aktuelle AMP-Modell
an. Leuchtet die 2nd FUNCTION-LED, handelt es sich um ein AMP-Modell
der zweiten Ebene (grau), ansonsten um ein AMP-Modell der ersten Ebene
(weiß). Durch Drehen und ggf. gleichzeitiges Drücken von TAP wechselt man
zu einem anderen AMP-Modell.
Wird der Effektblock gewählt (MODULATION- (7) , DELAY- (9) oder REVERB-
LED (11) blinkt), kann am FX/AMPS-Regler der jeweilige Effekttyp abgelesen
und ausgewählt werden. Durch Drehen und ggf. gleichzeitiges Drücken von
TAP wechselt man zu einem anderen Effekt.
◊
Leuchtet eine der AMPS-LEDs (rechte Hälfte), kann mit ADJUST
entweder GAIN oder VOLUME geregelt werden.
◊
Leuchtet eine der EFFECT-LEDs (linke Hälfte), stellst Du mit ADJUST die
jeweiligen Effektparameter ein.
(15) Das DISPLAY zeigt das jeweils ausgewählte Preset an und gibt Aufschluss
über die Veränderungen beim Editieren. Bei eingeschaltetem TUNER zeigt
das DISPLAY den gespielten Ton des angeschlossenen Instrumentes an.
Abb. 2.1: Das Display des X V-AMP
(16) DOWN. Zum Anwählen der Presets (99 - 00, abwärts) den Fußtaster kurz
antippen. Durch längeres Halten des Fußtasters werden die Programme
schnell abwärts gezählt.
(17) UP. Zum Anwählen der Presets (00 - 99, aufwärts) den Fußtaster kurz
antippen. Durch längeres Halten des Fußtasters werden die Programme
schnell aufwärts gezählt.
◊
Durch gleichzeitiges Drücken beider Fußtaster wird der TUNER/BYPASS-
Modus des X V-AMP aktiviert. Zum deaktivieren reicht es, einen der
Fußtaster zu drücken. Weitere Infor ma tionen zum TUNER findest Du in
Kapitel 7 "TUNER".
(18) EXPRESSION-PEDAL. Das Expression-Pedal steuert u. a. das Wah Wah.
Der unter dem Pedal liegende Taster schaltet in diesem Fall das Wah Wah
an und aus.
Die Funktion PEDAL ASSIGN erlaubt es, dem Pedal eine beliebige andere
Funktion zuzuweisen (z. B. Volume, Effektanteil usw.). Siehe auch unter (10) .
(19) LINE OUT/PHONES. Am stereo LINE OUT/PHONES-Klinken ausgang kannst
Du das Audiosignal des X V-AMP abgreifen. Du kannst hier entweder
Kopfhörer anschließen oder deinen X V-AMP mit einem Mischpult verbinden.
(20) MONO AMP OUT. Hier schließt Du den Eingang Deines Gitarrenverstärkers
an. Das Signal wird hier, anders als beim LINE OUT/PHONES-Signal, um 20 dB
schwächer ausgegeben.
(21) INSTRUMENT INPUT. Dies ist der 6,3 mm-Klinken eingang des X V-AMP,
an den Du Dein Instrument anschließt. Benutze dazu ein hochwertiges
6,3 mm-Monoklinkenkabel.
