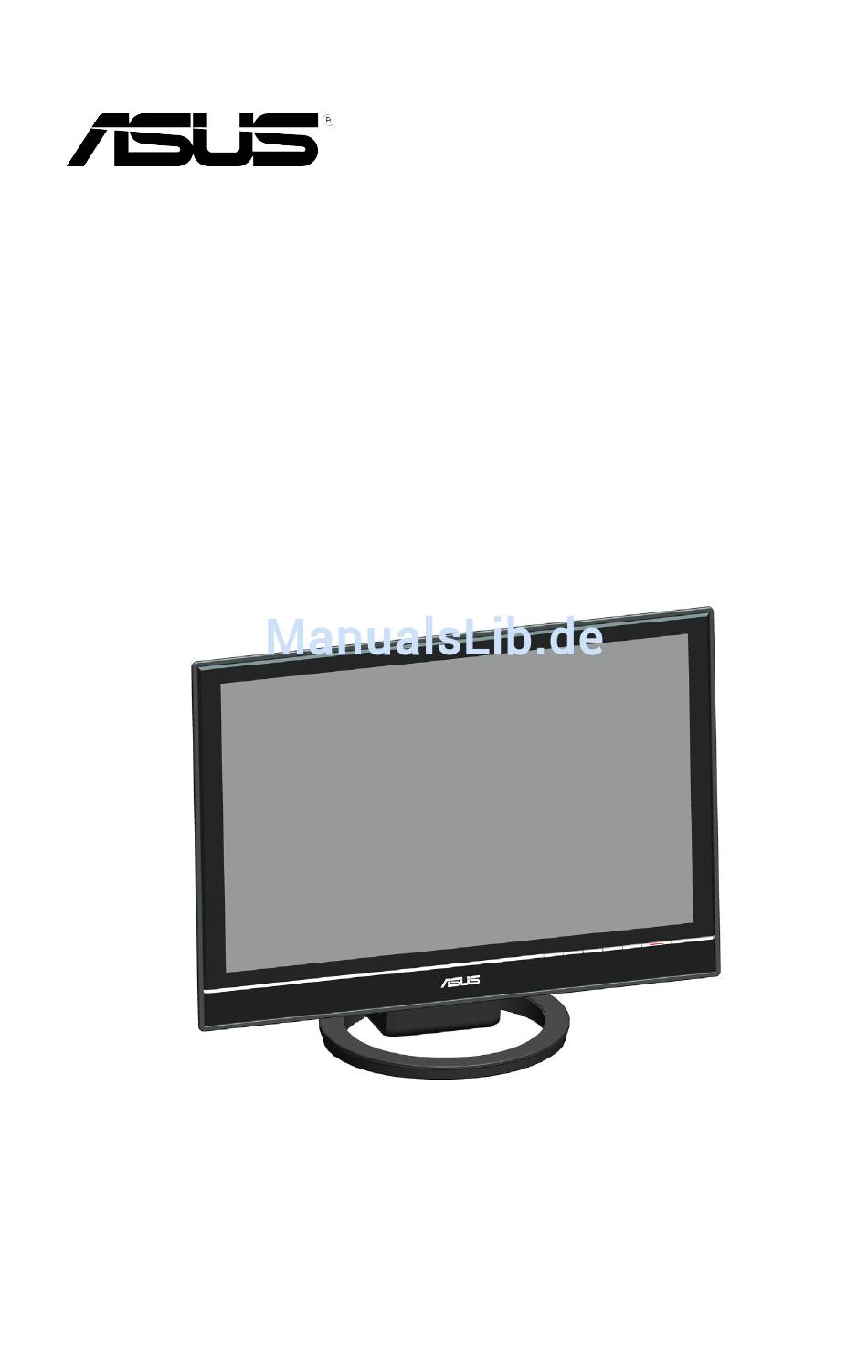

- Seite 1 LCD-Monitor der LS221 Serie Benutzerhandbuch...
- Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt ......................iii Erklärungen ....................iv Sicherheitsinformationen ................v Pflege & Reinigung ..................vi Kapitel 1: Produkteinführung Willkommen! ................1-1 Paketinhalt ..................1-1 Monitoreinführung ............... 1-2 1.3.1 Vorderseite ..............1-2 1.3.2 Rückseite ................ 1-3 Kapitel 2: Aufbau Aufstellen des Monitors .............. 2-1 Anschluss der Kabel .............. -
Seite 4: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß... -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen • Bevor Sie den Monitor installieren, lesen Sie sorgfältig alle mitgelieferten Informationen. • Um Feuer- und Stromschlagrisiken zu vermindern, setzen Sie den Monitor niemals Regen oder Feuchtigkeit aus. • Öffnen Sie niemals das Monitorgehäuse. Der Spannungsaufbau im Monitor kann Ihnen körperliche Schäden zufügen. •... -
Seite 6: Pflege & Reinigung
Pflege & Reinigung • Bevor Sie den Monitor anheben oder neu positionieren sollten Sie die Kabel und Netzleitung abziehen. Wenn Sie den Monitor anheben oder tragen, fassen Sie ihn an den Kanten an. Heben Sie ihn nicht am Ständer oder einem Kabel •... -
Seite 7: Weitere Informationsquellen
An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen auf Seite viii aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. - Seite 8 viii...
-
Seite 9: Willkommen
Vielen Dank für den Kauf eines ASUS LDC-Monitors der LS221-Serie! ® Der neueste LCD-Monitor von ASUS bietet eine klare, großzügige und leuchtende Bilddarstellung, sowie mehrere Zusatzfunktionen, die Ihre Anzeigeerlebnis auf ein neues Niveau erheben. Genießen Sie mit Hilfe dieser Funktionen die Bequemlichkeit und das visuelle Vergnügen, die Ihnen nur Monitore der LS221-Serie bieten können! -
Seite 10: Monitoreinführung
Monitoreinführung 1.3.1 Vorderseite Leuchtanzeige Ständer -Schalter: • Nutzen Sie diesen Hotkey um zwischen zwei Eingabequellen hin und her zu schalten:VGA und HDMI (nurLS221H) -Schalter: • Mit diesem Hotkey können Sie durch die SPLENDID™ Video- Erweiterungstechnologie zwischen fünf voreingestellten Videomodi (Game Mode, Night View Mode, Scenery Mode, Standard Mode, Theater Mode) hin und her schalten. -
Seite 11: Rückseite
über das OSD-Menü ein- oder ausschalten. 1.3.2 Rückseite Rückseitenanschlüsse Rückseitenanschlüsse (von links nach rechts) VGA-Anschluss. Dieser 15-pol.-Anschluss ist für die Verbindung mit PC- Grafikkarten gedacht. HDMI-Anschluss (nur LS221H). Für eine HDMI-Singalverbindung DC-Eingang: Dieser Anschluss nimmt das Netzkabel des mitgelieferten Netzteils auf. ASUS LCD-Monitor der LS221-Serie... - Seite 12 Kapitel 1: Produkteinführung...
-
Seite 13: Aufstellen Des Monitors
• So schließen Sie ein VGA/HDMI-Kabel an: a. Stecken Sie den VGA/HDMI-Stecker in den VGA/HDMI-Eingang des Monitors (HDMI: nur LS221H). b. Verbinden Sie das andere Ende des VGA/HDMI-Kabels mit dem VGA/HDMI-Eingang Ihres Computers. Ziehen Sie die zwei Schrauben fest, um den VGA/HDMI-Anschluss abzusichern. -
Seite 14: Veränderung Des Neigungswinkels
Veränderung des Neigungswinkel • Für optimale Darstellung wird empfohlen, den Monitor im Ganzen zu betrachten und ihn dann auf den Winkel einzustellen, der für Sie am bequemsten ist. • Halten Sie den Ständer fest, damit der Monitor bei der Einstellung des Neigungswinkels nicht umfällt. -
Seite 15: Osd (On-Screen Display)-Menü
Nachtmodus: für die Verwendung mit dunklem Bildschirm • mit SPLENDID™ Video Enhancement. Im Standard-Modus können Sättigung und Schärfe nicht vom Benutzer • selbst eingestellt werden. In den anderen Modi ist die sRGB-Funktion nicht vom Benutzer einstellbar. • ASUS LCD-Monitor der LS221-Serie... -
Seite 16: Kapitel 3: Allgemeine Anleitung
• Position: verändert die horizontale und vertikale Position (H-Position • und V-Position) der Anzeige, einstellbar von 0 bis 100. ASCR: schaltet die ASCR (ASUS Smart Contrast Ratio)-Funktion ein/aus. • Focus (Fokus): reduziert horizontale und vertikale Störungen im Bild, • indem Phase und Takt separat justiert werden. Einstellbar von 0 bis 100. - Seite 17 Language (Sprache): Es stehen zehn Sprachen für Sie zur Auswahl: • Englisch, Deutsch, Italienisch, Französisch, Niederländisch, Spanisch, Russisch, Chinesisch (Langzeichen), Chinesisch (Vereinfacht), und Japanisch. Information: Zeigt die Monitorinformationen an. • Reset (Zurücksetzen): “JA” ermöglicht es Ihnen, die Werkseinstellungen • wieder herzustellen. ASUS LCD-Monitor der LS221-Serie...
-
Seite 18: Spezifikationsübersicht
22.0" Breitbild Farbsättigung (NTSC) Echte Auflösung WSXGA+ 1680x1050 Pixelabstand 0.282mm Helligkeit (Max.) 300cd/m Kontrastverhältnis 1000:1 (Max.) ASUS Smart C. 4000:1 R.(ASCR) Betrachtungswinkel 170°(H) / 160°(V) (CR>10) Anzeigefarben 16.7M Reaktionszeit 2ms (Grau in Grau) LCD ZBD-Garantie Schutzglas Ja (Anti-Spiegelung (<2%), 9H Härte) - Seite 19 HDMI-DVI-Kabel, VGA-Kabel, Netzkabel, CD-Benutzerhandbuch, Garantiekarte, Schnellstartanleitung, Reinigungstuch Erfüllte Regulierungen Energy Star ® , UL/cUL, CB, CE, FCC, CCC, BSMI, MIC, PSE, PSB, Gost-R, C-Tick, VCCI, RoHS, WEEE, Windows Vista WHQL * Spezifikationen können ohne Vorankündigung geändert werden. ASUS LCD-Monitor der LS221-Serie...
-
Seite 20: Problembehandlung (Häufig Gestellte Fragen)
Problembehandlung (Häufig gestellte Fragen) Problem Mögliche Lösung Power-LED leuchtet nicht • Berühren Sie den -Sensor, um zu überprüfen, ob der Monitor eingeschaltet ist. • Prüfen Sie, ob das Netzkabel korrekt mit dem Monitor und der Stromquelle verbunden ist. Die Power-LED leuchtet orange, und der •... -
Seite 21: Unterstützte Betriebsmodi
1440 x 900 75Hz 70.64KHz 136.75MHz WSXGA+ 1680 x 1050 60Hz 65.29KHz 146.25MHz (Primär) * Nicht in der Tabelle aufgeführte Modi werden wahrscheinlich nicht unterstützt. Für optimale Auflösung wird empfohlen, einen Modus aus der obigen Tabelle auszuwählen. ASUS LCD-Monitor der LS221-Serie... - Seite 22 Kapitel 3: Allgemeine Anleitung...
