LED-Monitor der
Serie LS248
Gebrauchsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus LS248

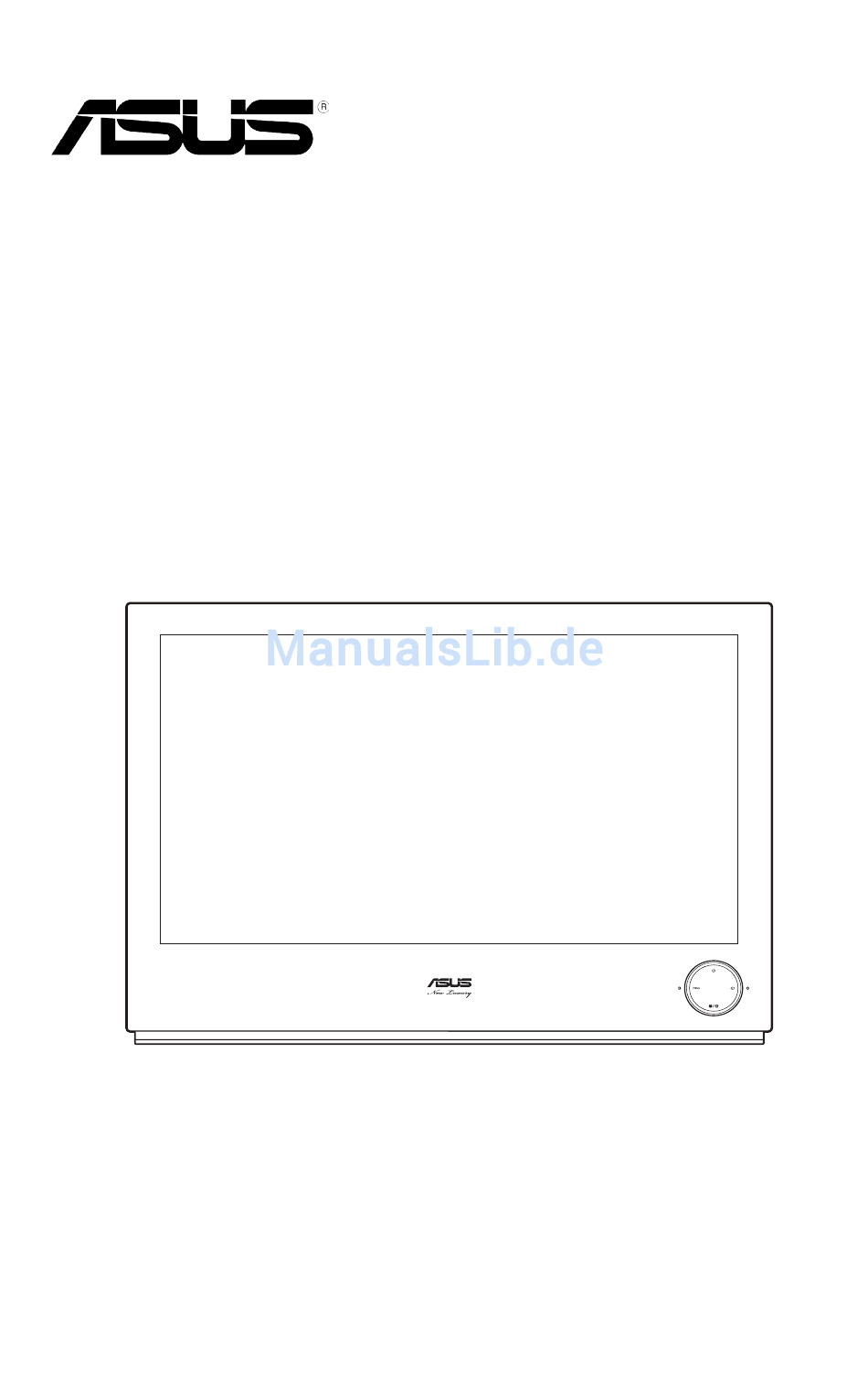

  • Seite 1 LED-Monitor der Serie LS248 Gebrauchsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweise....................... iii Sicherheitshinweise..................iv Pflegen & Reinigen..................v Kapitel.1:..Übersicht.über.das.Produkt 1.1. Willkommen!.................. 1-1 Packungsinhalt................1-1 Einführung zum Monitor............... 1-2 1.3.1 Frontansicht ..............1-2 1.3.2 Ansicht von hinten ............1-3 Kapitel.2:..Einrichtung Anbringen des Monitorfußes............2-1 2.2. Anpassen.des.Bildschirms............2-1 Anschließen der Kabel..............
  • Seite 3: Hinweise

    Hinweise Erklärung von der Federal Communications Commission Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: • Das Gerät darf keine schädlichen Interferenzen verursachen. • Das Gerät muss störfest gegen aufgenommene Störungen sein. Das betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: • Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf. • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. • Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird. • Wenden Sie sich an den Händler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Benutzung abgeschirmter Kabel zur Verbindung des Monitors mit der Grafikkarte ist erforderlich, um die Einhaltung der FCC-Bestimmungen zu gewährleisten. Ihre Betriebsbefugnis für dieses Gerät kann durch Änderungen oder Modifikationen des Gerätes ohne ausdrückliche Zustimmung von der für...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. • Falls das Netzteil defekt ist, versuchen Sie es nicht in eigener Regie zu reparieren. Wenden Sie sich an einen qualifizierten Kundendiensttechniker oder Ihren Händler. • Stellen Sie vor dem Verwenden des Produkts sicher, dass alle Kabel richtig verbunden und die Stromkabel nicht beschädigt sind. Wenden Sie sich sofort an Ihren Händler, wenn Sie Schäden festgestellt haben. • Die Schlitze und Öffnungen an der hinteren oder oberen Seite des Gehäuses dienen zur Belüftung. Blockieren Sie diese Schlitze nicht. Stellen Sie das Produkt nicht in die Nähe eines oder über einen Heizkörper oder sonstige Wärmequelle, es sei denn, dass eine ausreichende Belüftung garantiert ist. • Die Stromversorgung des Monitors muss mit der Angabe auf dem Typenschild übereinstimmen. Sind Sie sich hinsichtlich der Spezifikationen Ihres Stromnetzes unsicher, dann nehmen Sie bitte mit Ihrem Händler oder Stromanbieter Kontakt auf.
  • Seite 5: Pflegen & Reinigen

    Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. Versuchen Sie nicht durch Halten an dem Monitorfuß oder dem Kabel den Monitor hochzuheben. • Reinigung. Schalten Sie den Monitor aus und ziehen das Stromkabel aus der Steckdose heraus. Reinigen Sie die Oberfläche des Monitors mit einem sauberen, weichen, fusselfreien Stofftuch. Hartnäckige Flecken können mit einem mit mildem Reinigungsmittel angefeuchteten Stofftuch entfernt werden. • Verwenden Sie kein alkohol- oder acetonhaltiges Reinigungsmittel. Verwenden Sie ein für Bildschirme vorgesehenes Reinigungsmittel. Spritzen Sie niemals Reinigungsmittel direkt auf den Bildschirm. Es kann in den Monitor eindringen und einen elektrischen Schlag verursachen. Die folgenden Erscheinungen an dem Monitor sind normal: • Der Bildschirm flimmert während der erstmaligen Verwendung infolge der Eigenschaft des fluoreszierenden Lichts.
  • Seite 6: Weitere Informationen

    Weitere Informationen An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www. asus.com Optionale.Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang.
  • Seite 7: Willkommen

    Willkommen! ® Vielen Dank für den Kauf eines ASUS LED-Monitors der Serie LS248! Der aktuellste Breitbild-LED-Monitor von ASUS bietet ein schärferes, breiteres und helleres Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis der LS248-Serie genießen! Packungsinhalt Prüfen Sie, ob Ihr Karton des LCD-Monitors die folgenden Artikel enthält: LED-Monitor Schnellstartanleitung CD mit Bedienungsanleitung Garantiekarte Netzkabel + Netzteil VGA-Kabel HDMI-DVI-Kabel Reinigungstuch Falls irgendein Artikel beschädigt ist oder fehlt, wenden Sie sich bitte sofort an Ihren Händler.
  • Seite 8: Einführung Zum Monitor

    Einführung zum Monitor 1.3.1. Frontansicht -Taste: • Hiermit wählen Sie einen gewünschten voreingestellten Modus. • Die Taste dient dem Schließen des OSD-Menüs bzw. dem Zurückkehren zum vorherigen Menü. • Wenn Sie die Taste zwei bis vier Sekunden lang gedrückt halten, wird das Bild optimal auf dessen Position, Takt und Phase angepasst (nur beim VGA-Modus). • Mit dieser Taste erhöhen Sie die Werte oder bewegen sich bei der Auswahl nach links/oben. • Kontrast-Schnelltaste Die Taste MENU: • Hiermit rufen Sie das OSD-Menü auf. Zudem bestätigen Sie das ausgewählte OSD-Menüelement. Kapitel 1: Übersicht über das Produkt...
  • Seite 9: Ansicht Von Hinten

    Stromschalter/ Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Orange Standby-Modus -Taste: • Hiermit wählen Sie eine verfügbare Eingangsquelle. • Mit dieser Taste erhöhen Sie die Werte oder bewegen sich bei der Auswahl nach rechts/unten. • Helligkeits-Schnelltaste 1.3.2. Ansicht.von.hinten DC-IN HDMI Anschlüsse an der Rückseite DC-Eingang. Hier schließen Sie das Netzkabel an. HDMI-Anschluss. Dieser Anschluss dient der Verbindung mit einem HDMI- kompatiblen Gerät. VGA-Anschluss. Dieser 15-polige Anschluss ist für die PC VGA-Verbindung vorgesehen. Kopfhöreranschluss. Dieser Anschluss ist nur bei angeschlossenem HDMI- Kabel verfügbat. Schlitz für Kensington-Schloss. ASUS LED-Monitor der Serie LS248...
  • Seite 10 Kapitel 1: Übersicht über das Produkt...
  • Seite 11: Anbringen Des Monitorfußes

    Anpassen des Bildschirms • S chauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Drücken Sie den Monitor im oberen Bereich zum Anpassen des Blickwinkels sanft nach hinten; oder kippen Sie den Monitor nach vorne (siehe Abbildung). • Der Bildschirmwinkel kann auf 10�� bis ���� eingestellt werden. �� bis ���� eingestellt werden. bis ���� eingestellt werden. �� eingestellt werden. eingestellt werden. +10 。 to +25 。 Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. ASUS LED-Monitor der Serie LS248...
  • Seite 12: Anschließen Der Kabel

    Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: DC IN HDMI • So schließen Sie das Netzkabel an: Schließen Sie das Netzteil sicher am DC-Eingang des Monitors an. Schließen Sie das eine Ende des Netzkabels am Netzteil und das andere Ende an einer Steckdose an. • So schließen Sie das VGA-/HDMI-DVI-Kabel an: Verbinden Sie das eine Ende des VGA-/HDMI-DVI-Kabels mit dem VGA-/HDMI-Anschluss des Monitors. Verbinden Sie das andere Ende des VGA-/HDMI-DVI-Kabels mit dem VGA-/DVI-Anschluss Ihres Computers. Ziehen Sie die zwei Schrauben fest, um den VGA/DVI-Anschluss zu befestigen. • So nutzen Sie Ohrhörer (nur wenn ein HDMI-, nicht aber das mitgelieferte HDMI-DVI-Kabel angeschlossen ist): Verbinden Sie den Stecker mit dem Kopfhöreranschluss am Monitor.
  • Seite 13: Light-In-Motion Einschalten

    Light-In-Motion einschalten Tippen Sie auf MENU; drehen Sie den Regler zur Auswahl von System- Einstellungen. Tippen Sie erneut auf MENU; drehen Sie den Regler auf Light-In-Motion. Tippen Sie abermals auf MENU; drehen Sie den regler zur Auswahl von "Ein". Tippen Sie zum Verlassen des OSD und Speichern der Einstellungen wiederholt auf , bis das Menü ausgeblendet wird. ASUS LED-Monitor der Serie LS248...
  • Seite 14 Kapitel 2: Einrichtung...
  • Seite 15: Bildschirmmenü (Osd-Menü)

    Einführung in die . OSD-Funktionen Splendid Landschaftsmodus Splendid Standardmodus Theatermodus Diese Funktion bietet fünf Modi zur Auswahl. Spielmodus Nachtmodus Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. MENÜ: S: Beenden zum voreingestellten Modus zurückkehren können. • Landschaftsmodus: Beste Option für die Landschaftsfotoanzeige mit der SPLENDID™ Video Enhancement. • Standardmodus: Beste Option für die Dokumentbearbeitung mit der SPLENDID™ Video Enhancement. • Theatermodus: Beste Option für Filme mit der SPLENDID™ Video Enhancement. • Spielmodus: Beste Option für Spiele mit der SPLENDID™ Video Enhancement. • Nachtmodus: Beste Option für Spiele oder Filme mit dunklen Szenen mit der SPLENDID™ Video Enhancement. • Im Standardmodus können Sie die Funktionen "Sättigung" und "Schärfe" nicht anpassen. • In anderen Modi können Sie die Funktion "sRGB" nicht anpassen. ASUS LED-Monitor der Serie LS248...
  • Seite 16: Kapitel 3: Allgemeine Hinweise

    MENÜ: S: Beenden • Helligkeit: Der Anpassungsbereich liegt bei 0 bis 100. Durch Drehen des Regler im Uhrzeigersinn erhalten Sie schnell Zugang zum Anpassungsmenü. • Kontrast: Der Anpassungsbereich liegt bei 0 bis 100. Durch Drehen des Reglers gegen den Uhrzeigersinn erhalten Sie schnell Zugang zum Anpassungsmenü. • Ascr: Hier können Sie die Funktion ASCR (ASUS Smart Control Ratio) ein-/ausschalten. • Schärfe: Der Einstellbereich reicht hier von 0 bis 100. • Sättigung: Der Einstellbereich reicht hier von 0 bis 100. • Position: Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes anpassen. Der Wert kann auf 0 bis 100 gestellt werden. •...
  • Seite 17: Eingangswahl

    S: Beenden System-Einstellungen Ermöglicht Ihnen die Anpassung des System-Einstellungen Systems. Splendid Demo Mode Light-In-Motion Lautstärke Kontrollen OSD-Einstellungen Sprache MENÜ: S: Beenden • Splendid Demo Mode: Zum Ein-/Ausschalten der ASUS Splendid- Demofunktion. • Light-In-Motion: Durch Auswahl von “Ein” aktivieren Sie den Lichteffekt rund um den Regler. • Lautstärke: Der Einstellbereich reicht hier von 0 bis 100. • Kontrollen: Sie können das Seitenverhältnis auf "Vollbild" oder "4:3" einstellen. • OSD-Einstellungen: Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des OSD-Menüs auf 0 bis 100 einstellen.
  • Seite 18: Technische Daten (Ls248H)

    Analogeingang D-Sub Kopfhöreranschluss Ja (nur bei HDMI) Farbe Schwarz Betriebs-LED Weiß (Ein)/ Orange (Standby) Kippen +10��~+���� Kensington-Schloss AC-/DC-Netzteil- Wechselstrom: 100~�40V Eingangsspannung Nur zur Nutzung mit einer Stromversorgung via Asus ADP-40PH ABA Stromverbrauch Eingeschaltet: < 30 W, Standby: < 1 W, Ausgeschaltet: <1 W Temperatur (in Betrieb) 0��C~40��C Temperatur (nicht in Betrieb) -�0��C~+60��C Abmessungen (B x H x T) 585 mm x 225 mm x 420,3 mm (Gerät) 685 mm x 150 m x 506 mm (Packung) Gewicht (ungefähr) 5,6 kg (Netto) ; 8,2 kg (Brutto) Mehrsprachige Menünzeige...
  • Seite 19: Fehlerbehebung (Häufig Gestellte Fragen)

    • Entfernen Sie die anderen elektrischen Geräte, die eine elektrische Interferenz verursachen können. Die Farben des Anzeigebildes • Prüfen Sie das Signalkabel auf verbogene sind nicht richtig (z.B. erscheint die Kontaktstifte. Farbe Weiß nicht weiß) • Führen Sie die Fabrikeinst-Funktion im OSD-Menü aus. • Passen Sie die R/G/B-Farbeinstellungen an oder wählen eine passende Farbtemperatur im OSD- Menü. Das Anzeigebild erscheint • Halten Sie die -Taste zum automatischen verschwommen Anpassen des Bildes zwei bis vier Sekunden lang gedrückt (nur beim VGA-Modus). • Stellen Sie die Phase und den Takt im OSD-Menü ein. Es gibt keinen Ton, oder die • Stellen Sie sicher, dass das HDMI-Kabel korrekt Lautstärke ist zu niedrig mit Monitor und Computer verbunden ist. • Ändern Sie die Lautstärkeeinstellung des Monitors und des HDMI-Gerätes. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. ASUS LED-Monitor der Serie LS248...
  • Seite 20: Unterstützte Anzeigemodi

    Unterstützte Anzeigemodi Auflösung . Horizontale Vertikale Frequenz. Pixel . Frequenz Frequenz (KHz) (Hz) (MHz) 720 x 400 31,47 70,08 28,32 640 x 480 31,47 59,94 25,18 640 x 480 35,00 66,66 30,24 640 x 480 37,87 72,82 31,50 640 x 480 37,50 75,00 31,50 800 x 600 35,16 56,25 36,00 800 x 600 37,88 60,32 40,00 800 x 600...
