Kapitel 1: Bauteile
1.7 Vierfaches NAND-Gatter 4011
Eine integrierte Schaltung (IC) enthält viele Bauteile in einem Gehäuse.
Beim 4011 handelt es sich um ein CMOS-IC mit vier NAND-Gattern. Das
IC ist gut gegen elektrostatische Entladungen geschützt und muss nicht
mit besonderer Vorsicht behandelt werden. Achten Sie darauf, dass die
Betriebsspannung richtig herum angeschlossen wird. Baut man das IC
falsch herum ein, erhitzt es sich stark und wird zerstört. Beim ersten Ein-
setzen in die Steckplatine müssen die 14 Anschlussbeinchen parallel aus-
gerichtet werden.

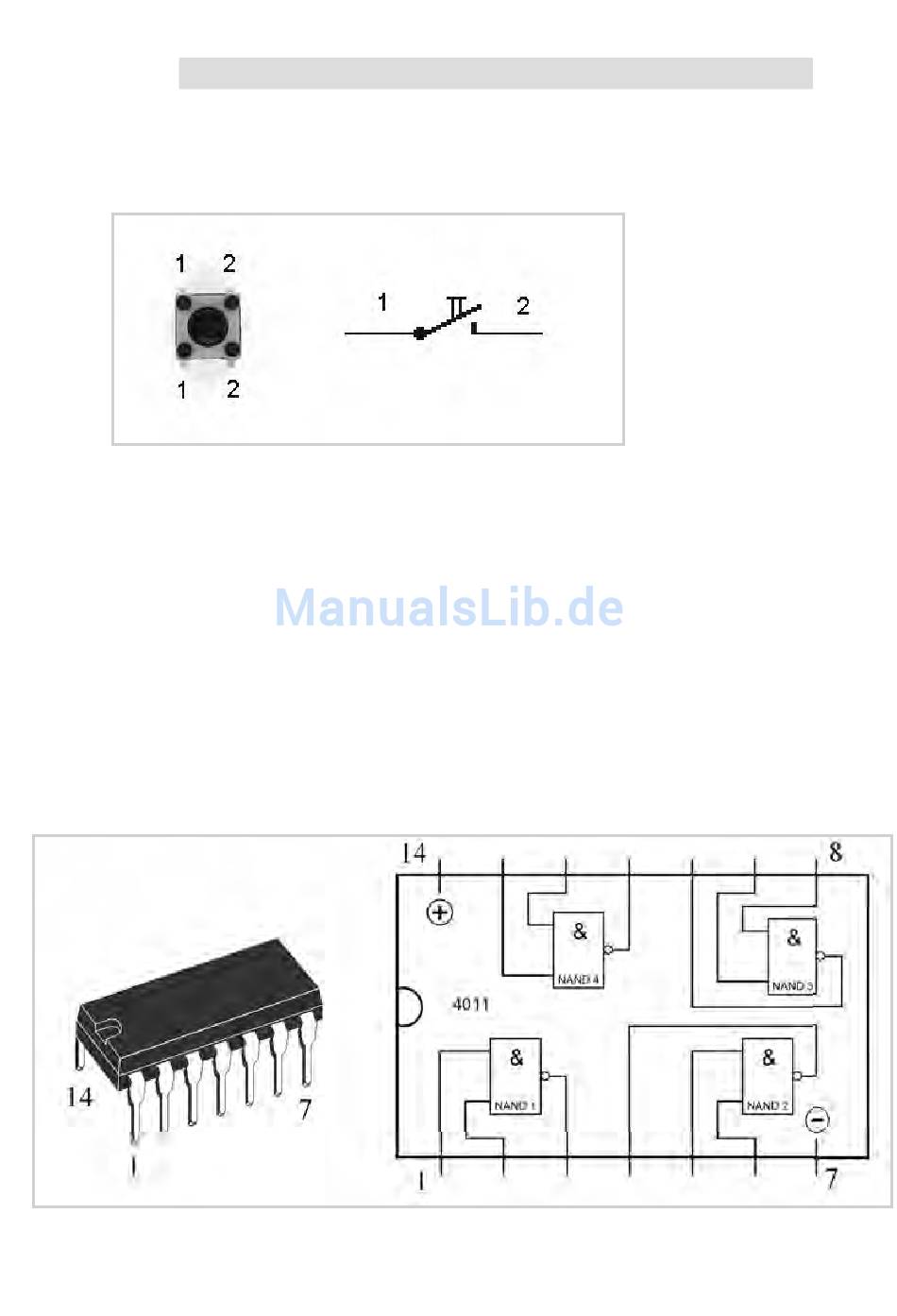

Abb. 1.8: Das CMOS-IC 4011
Abb. 1.7:
Der Tastschalter
