Kapitel 1: Bauteile
2 Widerstände 100 kΩ
2 Widerstände 2,2 MΩ
2 Keramische Kondensatoren 100 nF
1.1 Das Steckfeld
Alle Versuche werden auf einer Labor-Experimentierplatine aufgebaut.
Das Steckfeld mit insgesamt 270 Kontakten im 2,54-mm-Raster sorgt für
sichere Verbindungen der Bauteile.

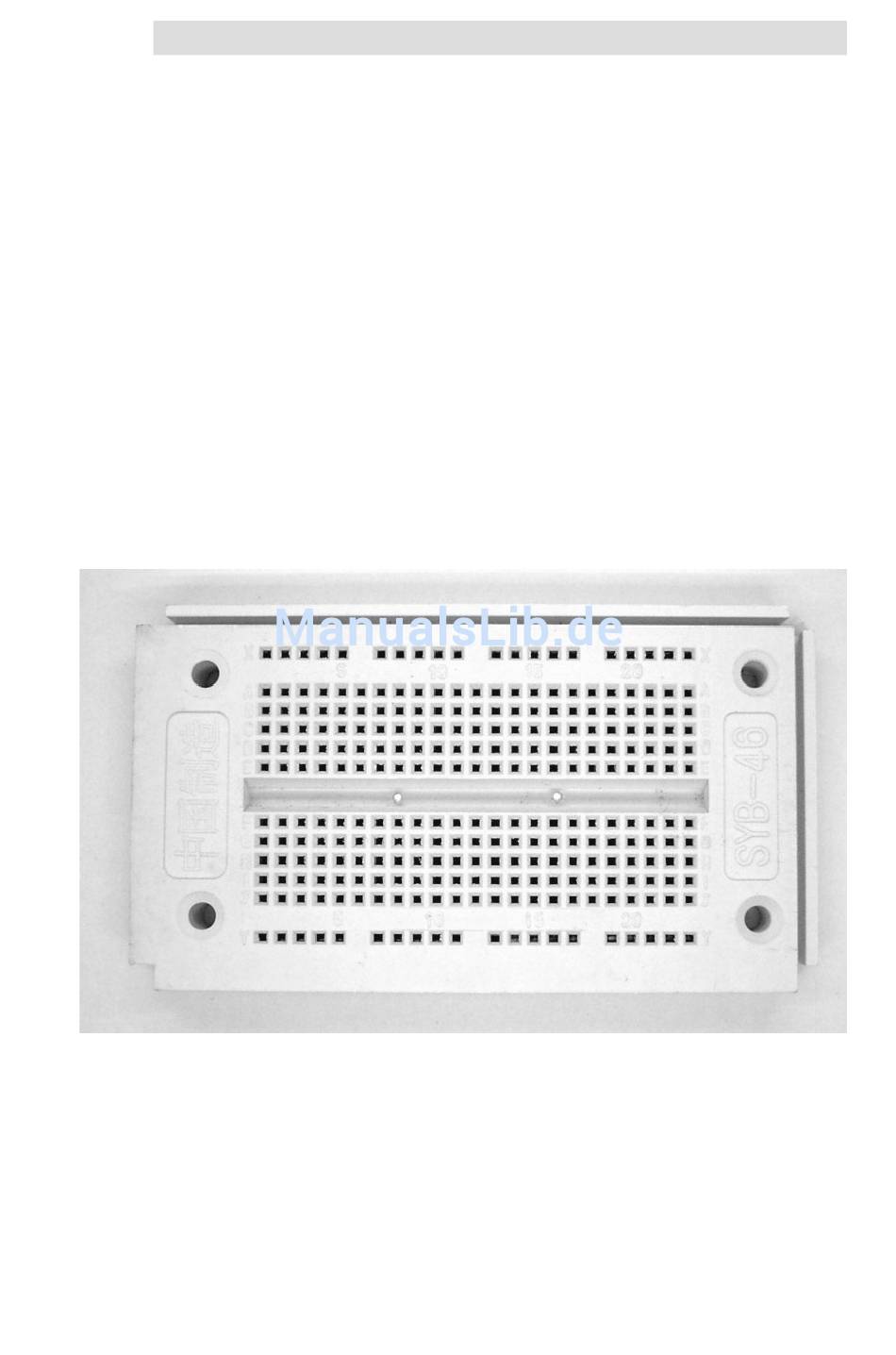

Abb. 1.1: Das Experimentierfeld
Das Steckfeld hat im mittleren Bereich 230 Kontakte, die jeweils durch ver-
tikale Streifen mit fünf Kontakten leitend verbunden sind. Zusätzlich gibt
es am Rand 40 Kontakte für die Stromversorgung, die aus zwei horizon-
talen Kontaktfederstreifen mit 20 Kontakten bestehen. Das Steckfeld ver-
fügt damit über zwei unabhängige Versorgungsschienen. Abb. 1.2 zeigt alle
internen Verbindungen. Man erkennt die kurzen Kontaktreihen im Mittel-
feld und die langen Versorgungsschienen am Rand.
