1.2 Die Batterie

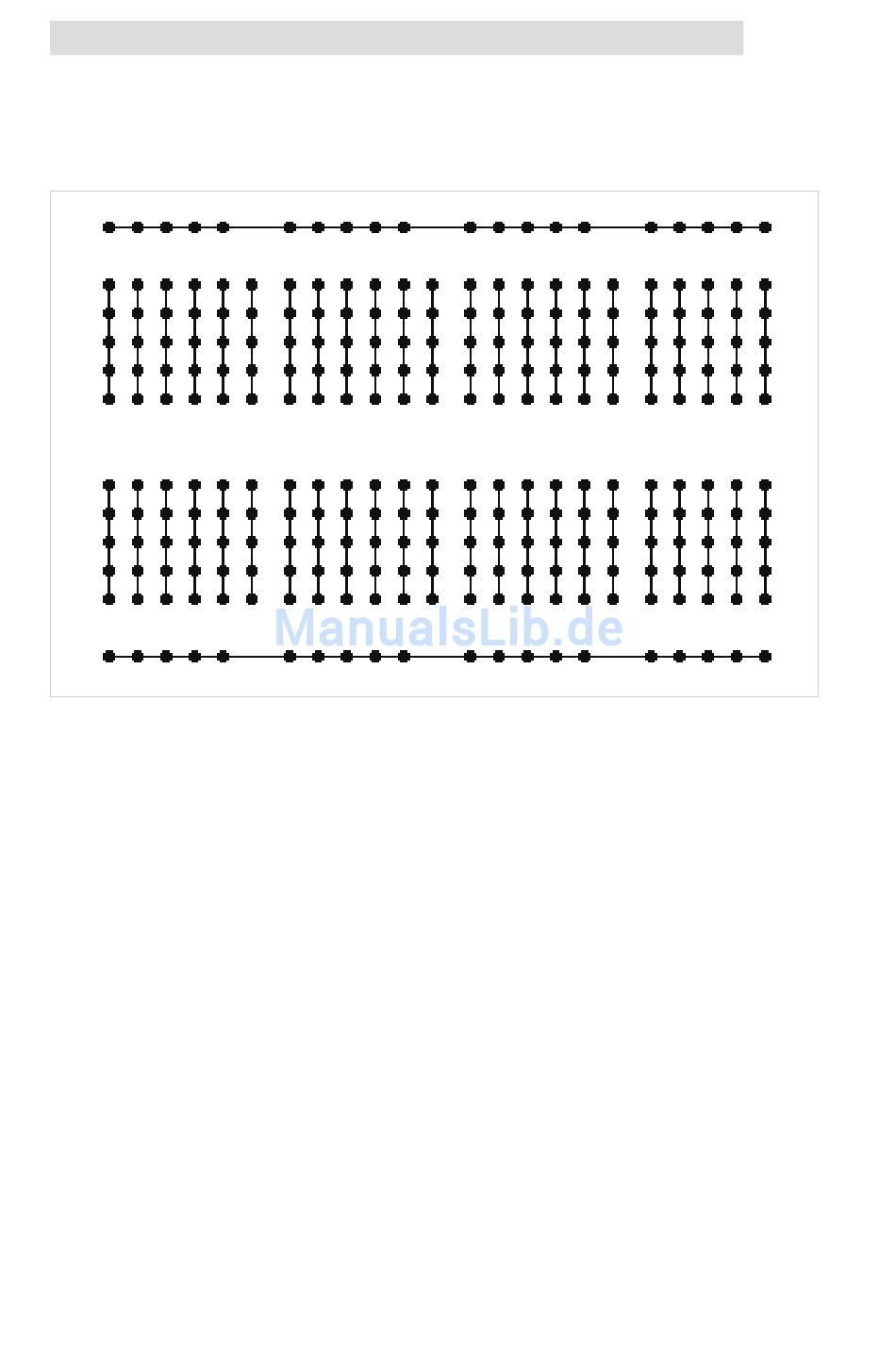

Abb. 1.2: Die internen Kontaktreihen
Das Einsetzen von Bauteilen benötigt relativ viel Kraft. Die Anschluss-
drähte knicken daher leicht um. Wichtig ist, dass die Drähte exakt von
oben eingeführt werden. Dabei hilft eine Pinzette oder eine kleine Zange.
Ein Draht wird möglichst kurz über dem Steckbrett gepackt und senkrecht
nach unten gedrückt. So lassen sich auch empfi ndliche Anschlussdrähte
wie die verzinnten Enden des Batterieclips einsetzen.
Für die Versuche benötigen Sie kurze und längere Drahtstücke, die Sie pas-
send von dem beiliegenden Schaltdraht abschneiden müssen. Zum Abiso-
lieren der Drahtenden hat es sich als praktisch erwiesen, die Isolierung mit
einem scharfen Messer rundherum einzuschneiden.
1.2 Die Batterie
Die folgende Übersicht zeigt Ihnen die Bauteile in ihrem realen Aussehen
und als Schaltsymbole, wie sie in den Schaltplänen verwendet werden. Statt
einer Batterie könnte z. B. auch ein Steckernetzteil verwendet werden.
