Quickstart-Kurzanleitung:
DLT-M8110 Industrie-PC

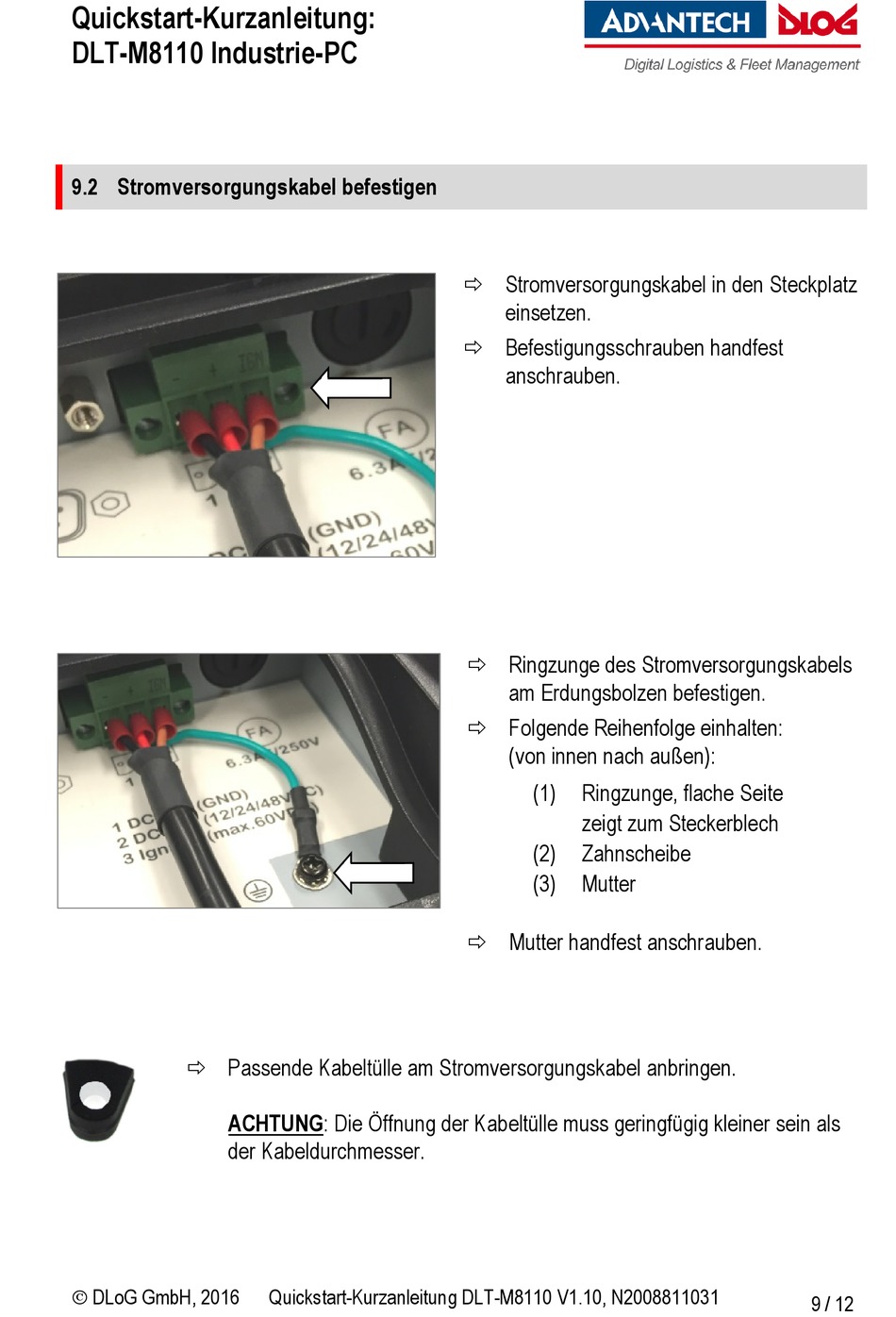

9.2 Stromversorgungskabel befestigen
Passende Kabeltülle am Stromversorgungskabel anbringen.
ACHTUNG: Die Öffnung der Kabeltülle muss geringfügig kleiner sein als
der Kabeldurchmesser.
DLoG GmbH, 2016
Quickstart-Kurzanleitung DLT-M8110 V1.10, N2008811031
Stromversorgungskabel in den Steckplatz
einsetzen.
Befestigungsschrauben handfest
anschrauben.
Ringzunge des Stromversorgungskabels
am Erdungsbolzen befestigen.
Folgende Reihenfolge einhalten:
(von innen nach außen):
(1)
Ringzunge, flache Seite
zeigt zum Steckerblech
(2)
Zahnscheibe
(3)
Mutter
Mutter handfest anschrauben.
9 / 12
