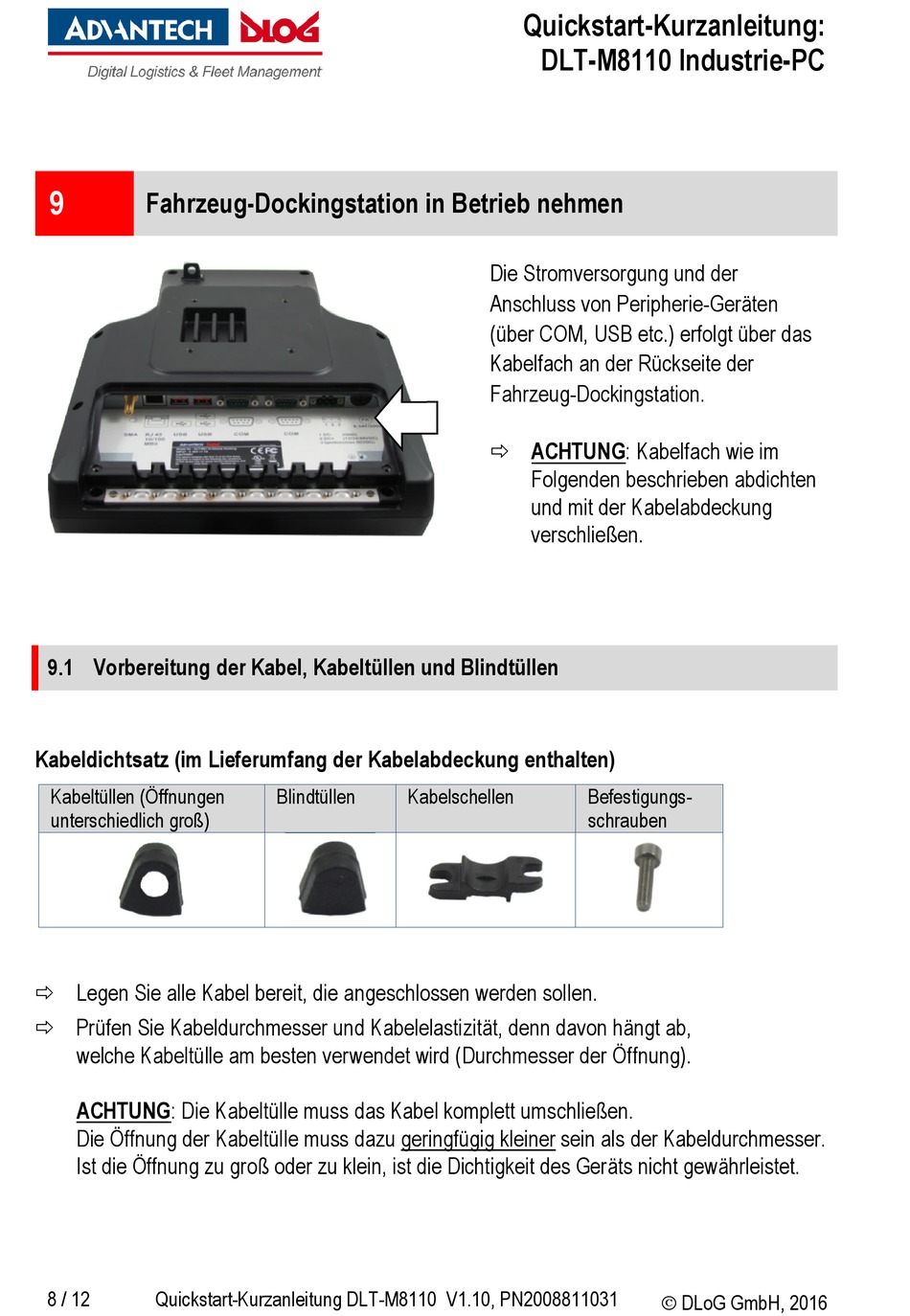

Fahrzeug-Dockingstation in Betrieb nehmen
9.1 Vorbereitung der Kabel, Kabeltüllen und Blindtüllen
Kabeldichtsatz (im Lieferumfang der Kabelabdeckung enthalten)
Kabeltüllen (Öffnungen
unterschiedlich groß)
Legen Sie alle Kabel bereit, die angeschlossen werden sollen.
Prüfen Sie Kabeldurchmesser und Kabelelastizität, denn davon hängt ab,
welche Kabeltülle am besten verwendet wird (Durchmesser der Öffnung).
ACHTUNG: Die Kabeltülle muss das Kabel komplett umschließen.
Die Öffnung der Kabeltülle muss dazu geringfügig kleiner sein als der Kabeldurchmesser.
Ist die Öffnung zu groß oder zu klein, ist die Dichtigkeit des Geräts nicht gewährleistet.
8 / 12
Quickstart-Kurzanleitung DLT-M8110 V1.10, PN2008811031
Blindtüllen
Kabelschellen
Quickstart-Kurzanleitung:
DLT-M8110 Industrie-PC
Die Stromversorgung und der
Anschluss von Peripherie-Geräten
(über COM, USB etc.) erfolgt über das
Kabelfach an der Rückseite der
Fahrzeug-Dockingstation.
ACHTUNG: Kabelfach wie im
Folgenden beschrieben abdichten
und mit der Kabelabdeckung
verschließen.
Befestigungs-
schrauben
DLoG GmbH, 2016
