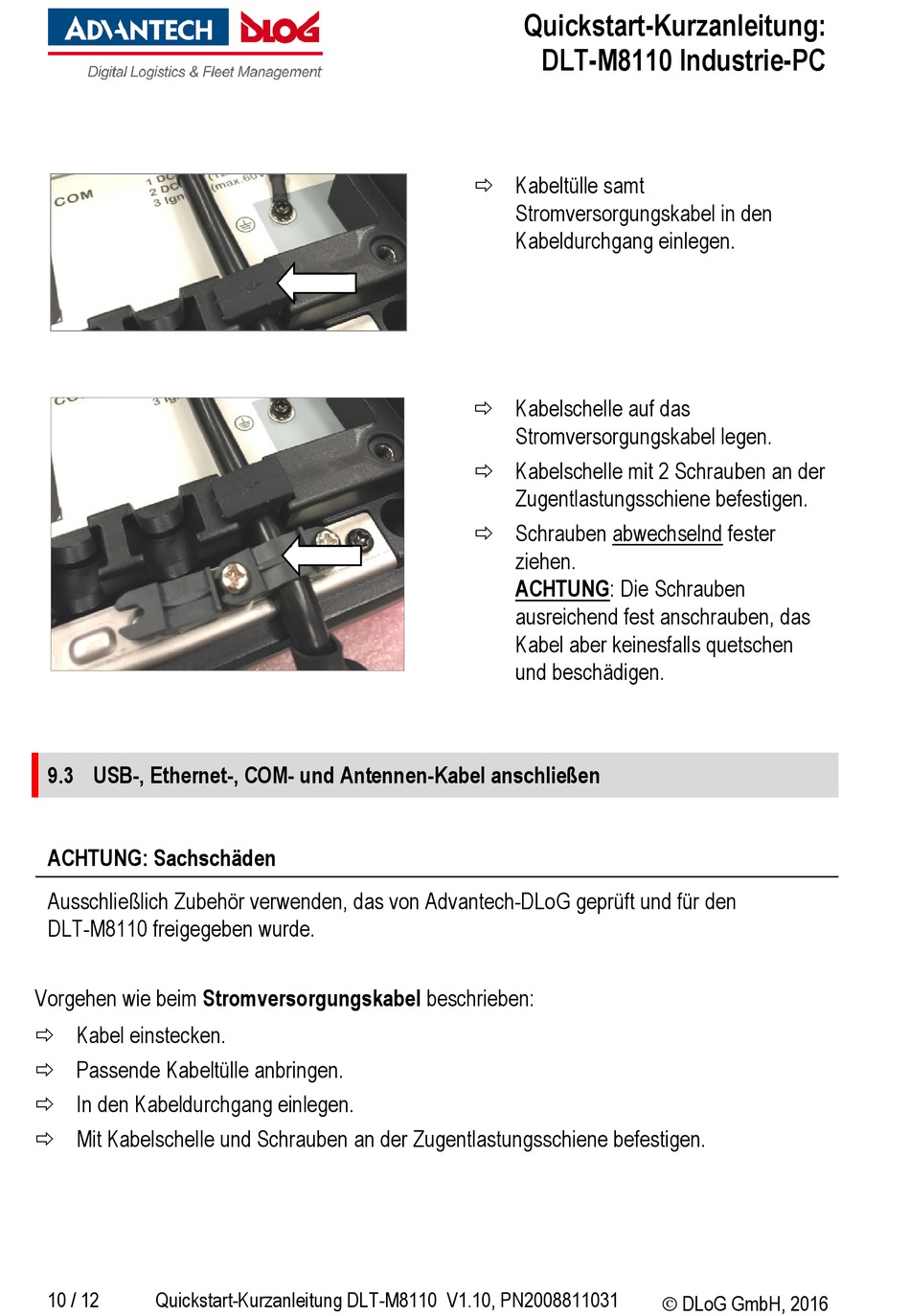

9.3 USB-, Ethernet-, COM- und Antennen-Kabel anschließen
ACHTUNG: Sachschäden
Ausschließlich Zubehör verwenden, das von Advantech-DLoG geprüft und für den
DLT-M8110 freigegeben wurde.
Vorgehen wie beim Stromversorgungskabel beschrieben:
Kabel einstecken.
Passende Kabeltülle anbringen.
In den Kabeldurchgang einlegen.
Mit Kabelschelle und Schrauben an der Zugentlastungsschiene befestigen.
10 / 12
Quickstart-Kurzanleitung DLT-M8110 V1.10, PN2008811031
Quickstart-Kurzanleitung:
DLT-M8110 Industrie-PC
Kabeltülle samt
Stromversorgungskabel in den
Kabeldurchgang einlegen.
Kabelschelle auf das
Stromversorgungskabel legen.
Kabelschelle mit 2 Schrauben an der
Zugentlastungsschiene befestigen.
Schrauben abwechselnd fester
ziehen.
ACHTUNG: Die Schrauben
ausreichend fest anschrauben, das
Kabel aber keinesfalls quetschen
und beschädigen.
DLoG GmbH, 2016
