4.3. Montierung und optischer Tubus - der weitere Aufbau

ZU BEGINN
Der optische Tubus besteht aus einem langen Metallrohr mit Einfassungen an der Ober- und
Unterseite. In der Mitte etwa befi nden sich die Rohrschellen mit Tragegriff und Prismenschie-
ne. An der Oberseite des Tubus sehen Sie einen Adapter und ein Loch für den Okularauszug,
in den später das Okular für die Beobachtung eingesteckt wird. Die Öffnung des Teleskops ist
mit dem Objektivdeckel abgedeckt und damit vor Staub geschützt.
Bitte nehmen Sie einmal den Deckel ab.

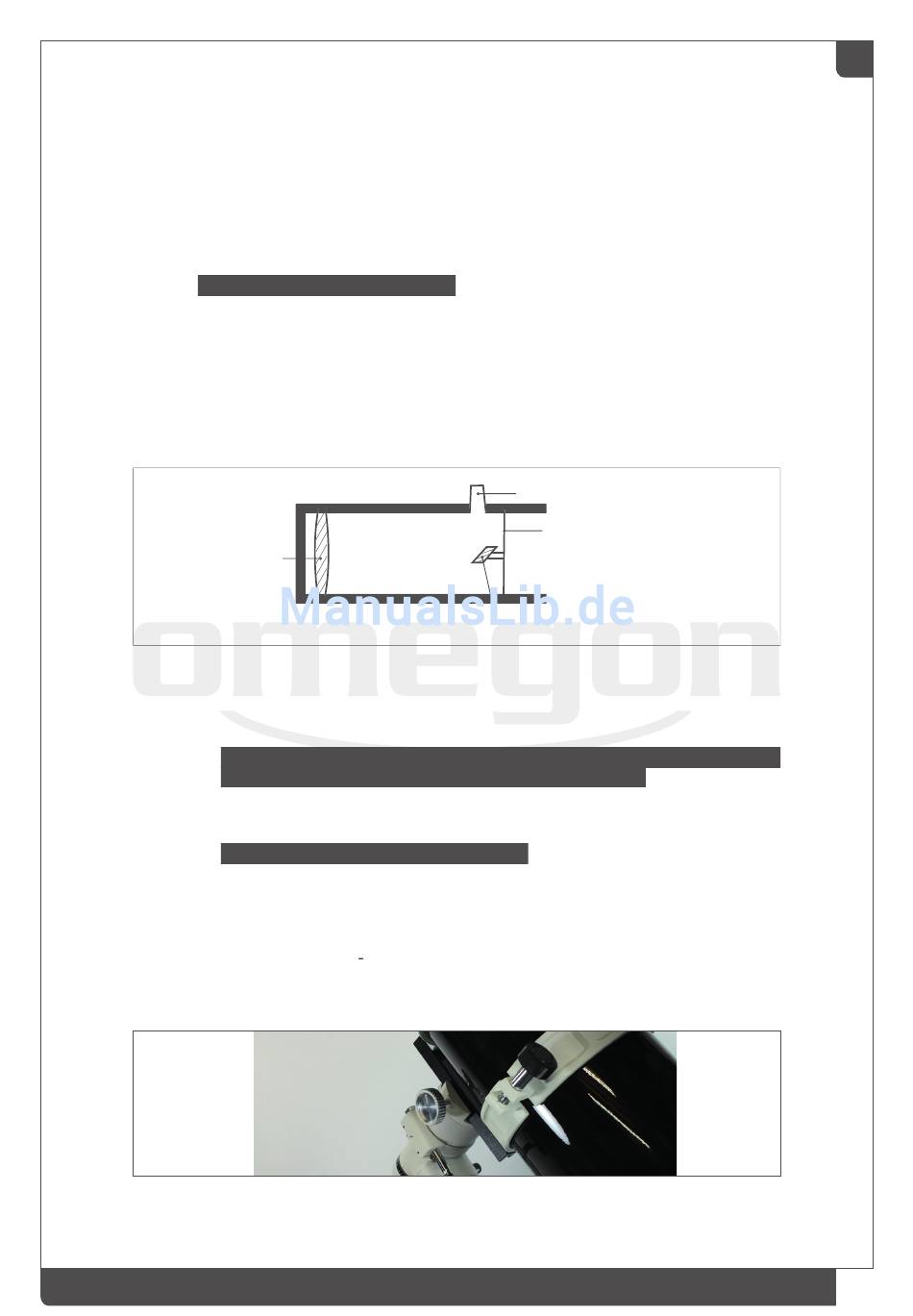

Sie sehen ganz unten einen großen Hauptspiegel (HS) . Er ist das Herzstück des Tubus, denn
er sammelt das nötige Licht für Ihre Beobachtungen. In der Mitte befi ndet sich eine Markie-
rung, die für die Justage des Teleskops benötigt wird. Im oberen Bereich fi nden Sie vier dünne
Metallstreben und eine dicke Metallkonstruktion in der Mitte. Dieses Bauteil wird Fangspiegel-
spinne genannt. Auf der Fangspiegelspinne ist ein kleinerer Fangspiegel (FS) arretiert, der das
Licht seitlich in den Okularauszug lenkt.
Haupt-
spiegel (HS)

4.3.1. ZUSAMMENBAU DER MONTIERUNG MIT OPTISCHEM TUBUS

I. Entnehmen Sie den optischen Tubus und entfernen Sie den Plastik- und Papierschutz.
Eventuell müssen Sie die Schrauben der Rohrschellen öffnen, das Papier entfernen und
die Schrauben der Rohrschellen wieder ordnungsgemäß anziehen.
II. Heben Sie den Tubus an und setzen Sie diesen vorsichtig mit der Prismenschiene in das
Aufnahmeprofi l der parallaktischen Montierung.
Die Öffnung des Tubus muss nach oben zeigen.
III. Halten Sie den Tubus in Position und ziehen Sie die große Alu-Klemmschraube an.
Die Schraube klemmt die Prismenschiene seitlich und sorgt für einen stabilen Halt des
Tubus auf der Montierung.
IV. Ziehen Sie bei der EQ 500 MONTIERUNG auch die zweite, kleinere Sicherungsschraube
neben der großen Alu-Klemmschraube leicht an.
I. - II.
Optik zum Fokussieren
Fangspiegelspinne
Fangspiegel (FS)
