2.2. Schritt 2 – die Grundplatte (oben)
befestigen. Verwenden Sie dazu 6 der
Holzschrauben (10) und den
Innensechskantschlüssel. Beachten Sie bitte,
dass die Grundplatte (1) (oben) zwei
unterschiedliche Seiten hat. Eine Seite hat
Löcher zum Versenken der Schraubenköpfe.
Ziehen Sie die Schrauben von dieser Seite fest.
2.3. Schritt 3 –Die Füße an der Grundplatte
(unten) anbringen. Vor der weiteren Montage
werden die 3 Füße mit den Schrauben (8) an der
Grundplatte (2) (unten) befestigt. Die Füße
müssen an die Seite geschraubt werden, auf der
die Metallmutter mit der Oberfläche der
Grundplatte abschließt (siehe Pfeile). Es ist
wichtig, dass die Füße an der richtigen Seite
angebracht werden.

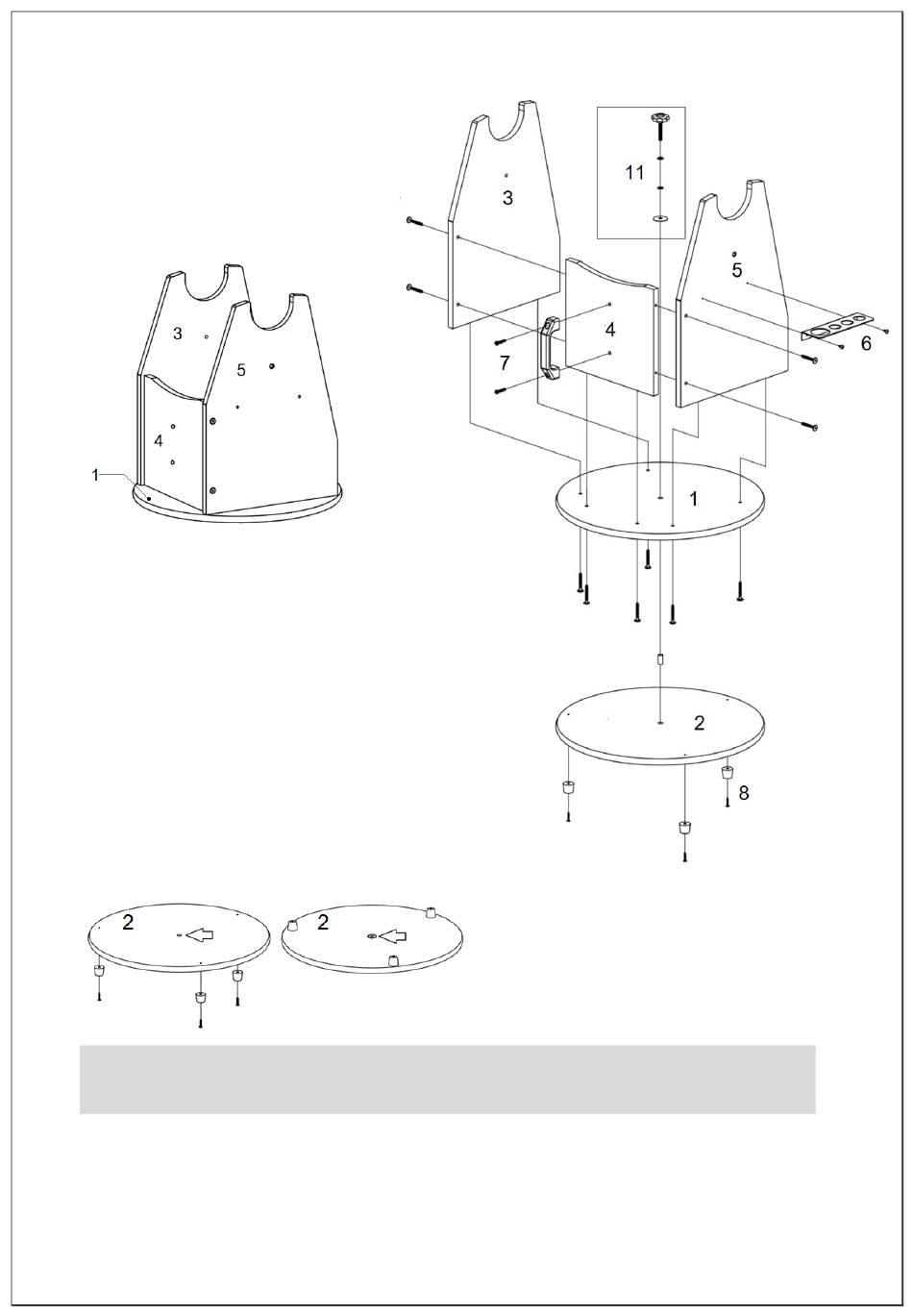

Abb. 1. Explosionszeichnung der kompletten Baugruppe.
Sonnenlichtwarnung!
Das Teleskop nicht in die Sonne richten! Das konzentrierte Licht führt
zu irreversiblen Augenschäden bis hin zu Erblindung!
