Inhaltszusammenfassung für JDSU TP350
- Seite 2 TEL - (Telefonkabeltest) Drücken Sie diesen Knopf um das Gerät anzuschalten und mit dem Test zu beginnen. Testet 3-Paar USOC Standard und 6-Position RJ Steckdose. Drücken Sie für 2 Sekunden um den Getrenntes Paar Test abzuschalten COAX - (Coaxkabeltest). Drücken Sie um es einzuschalten und mit dem Test zu beginnen.
- Seite 3 WARNUNG! Stellen Sie es nicht an AC Stärken an. Der Testifier kann beschädigt werden und eine Sicherheitsgefahr für den Benutzer darstellen. VORSICHT! Unsachgemäßig verklemmte, beschädigte oder unverklemmte Stecker können die Steckdosen an dem Testifier beschädigen. Schauen Sie Stecker genau an um sicher zu gehen, daß...
- Seite 4 Einzelheiten • Tests Networks (8 Kabel), Telefone (6 Kabel) und Coaxkabelsysteme • Unterstützt 8 Network Zweitgeräte und 20 Coax Zweitgeräte (Optional, sehen Sie sich die Extrasliste an) • Große 7 schichtige LCD mit Symbolen für klare Ergebnisse • Kabeltestergebnisse erscheinen als ein Schaltplan •...

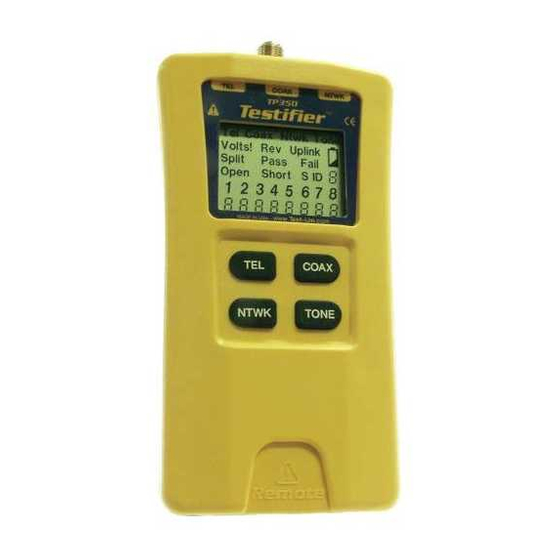

- Seite 5 Beschreibung Der Testifier ist dazu hergestellt, um alle generellen, mit niedriger Voltstärke versehenen Kabelungssysteme zu testen, die man heutzutage in automatisierten Betrieben oder Haushalten findet; Telefon, Internet oder Video. Der Testifier hat einen großen und hellen LCD Bildschirm und vier kurzfristige Knöpfe, die direkt jede Funktion einstellen können.
- Seite 6 Sobald der Telefon- oder Network Kabeltest komplett ist, erscheinen der Schaltplan, ID und irgendwelche Irrtümer auf dem Bildschirm. Die obere Reihe von Nummern auf dem Bildschirm zeigen die Verbindungspins des Hauptgerätes an. Die zweite Reihe der Pinnummern steht für die Verbindungspinnummern des Zweitgerätes, normalerweise ist es genau wie die obere Reihe für eins-zu-eins Kabelleitungen.
- Seite 7 hat. Wenn die ,,TEL“ oder ,,NTWRK“ Symbole an sind, bedeutet es, daß ein neuer Test angefangen wurde. In dem Coaxmodus zeigen die ,,OPEN“, ,,SHORT“ oder ,,PASS“ Symbole die Ergebnisse des Tests an. Wenn das Kabel den Test besteht, wird das ID Symbol, sowie eine ferngesteuerte ID Nummer unten auf dem Bildschirm sein.
- Seite 8 Telefon (TEL) Kabeltestmodus - Der Testifier benutzt die 6 Positionen Steckdose am Hauptgerät und das Zweitgerät wird gebraucht um den Tester mit dem zu geprüftem Kabel zu verbinden. Deiser Modus benutzt den 3paarigen USOC Standard, um die Paare zu definieren. Verbindungspins 1-6, 2- 5 und 3-4 sind die Paare, die mit diesem Standard definiert werden.
- Seite 9 Network (NTWRK) Kabeltestmodus - Der Testifier benutzt die 8 Positionen Steckdose am Hauptgerät und das Zweitgerät wird benutzt um den Tester mit dem zu getesteten Kabel zu verbinden. Der TIA/EIA 568A/B Standard wird benutzt, um die Paare zu definieren. Verbindungspins 1-2, 3-6, 4-5 und 7-8 sind die Paare, die mit diesem Standard definiert werden.
- Seite 10 Wenn der gespaltene Pat Test nicht nötig ist, wie im Falle eines flachen Samtkabels, kann das gespaltene Paar abgeschaltet werden, so daß der Test nur auf Kontinuität hin gemacht wird. Ton - Der Tonmodus sammelt Audio Töne die mit dem Tonfinder in allen Paaren, einem ausgewähltem Paar oder einem ausgewähltem Pin benutzt werden können.
- Seite 11 Benutzungsanweisungen Der Testifier schaltet sich automatisch nach 9 Minuten nach dem letzten Knopfdruck im Kabeltestmodus und nach 2.4 Stunden in Tonmodus aus. Seien Sie bitte sicher eine Batterie zu installieren. Wenn Sie es zum ersten Mal machen sehen Sie bitte die Gebrauchsanleitung für die Installation der Batterie an.
- Seite 12 Um ein Coax/Ununterbrochenen Draht mit zwei Konduktoren zu testen (Lautsprecher) 1. Schliessen Sie ein Ende des Kabels an die F-Verbindung des Hauptgerätes an. 2. Entfernen Sie das Zweitgerät vom Hauptgerät in dem Sie das Zweitgerät leicht zwischen dem Daumen und Zeigefinger durch die Öffnung quetschen und es aus der Tragetasche herausziehen.
- Seite 13 Um einen Ton auf ein Kabel zu platzieren 1. Verbinden Sie das Kabel mit einer Steckdose am Hauptgerät. Um das beste Signal zu erreichen, stecken Sie kein Zweitgerät an das andere Ende. Da verbundene Paare einen Schutzeffekt bilden, bekommen Sie das beste Signal wenn nur ein Draht eines Paares den Ton hält.
- Seite 14 Kabeltestergebnisse interpretieren Das Bestanden (PASS) Symbol ist an, wenn das Kabel alle Pins ordnungsgemäß per T568A/B für Networkkabel oder für 3-Paar USOC für Telefonkabel angeschlossen sind. Die FAIL, SHORT, OPEN oder SPLIT Symbole werden aufleuchten wenn ein Anschlussirrtum vorliegt. Die Drahtanzeige wird die Ende-bis-Ende Verbindung messen wenn immer es möglich ist.
- Seite 15 Kurzschluss - Das Paar hat eine schwache Widerstandsverbindung von einem Draht des Paares zum anderen oder irgendeinem anderen Draht im Kabel oder im Schutz. Ein Kurzschluss wird mit einem blinkenden SHORT Symbol und -`s in der entsprechenden Pinposition auf der zweiten Pinreihe und einem blinkenden S Symbol angezeigt, wenn der Schutz zu einem Pin kurzgeschlossen ist.
- Seite 16 einzige Irrtum ein getrenntes Paar Fehler ist, hat das Kabel die richtige Kontinuität. Wenn ein Kreuzsprechen nicht nötig ist wie in einem flachen Samtkabel, ist das Kabel OK wenn der einzige Fehler ein getrenntes Paar - Fehler ist. Das SPLIT Symbol und die Pinnummern auf der ersten und zweiten Reihe des Schaltplans mit getrennten Paaren blinkt, wenn dort ein getrenntes Paar Fehler vorliegt.
- Seite 17 Dunkel = angeschaltet HELL = BLINKEND Öffnung Kurzschluss Verdrahtung Getrenntes Paar (1 not twisted with 2; 3 not twisted with 6) (ungeschütztes) T568A/B Passierkabel...
- Seite 18 Batterieersatz Wenn das schwache Batterie Symbol an ist, sollte die Batterie so schnell wie möglich ersetzt werden. Kabeltestergebnisse werde unzuverlässig wenn die Batterie 4.5 Volt erreicht. Um die Batterie zu ersetzen: 1. Schrauben sie die Schraube von der Batterieklappe hinten am Gerät mit einem #2 Kreuzkopfschraubenzieher ab.
- Seite 19 Einzelheiten Maße: Größe 13.2 x 7.3 x 4.1. Zentimeter (5,2 x 2.9 x 1.6. Inches) Gewicht 242 Gramm (8.5 oz) it Batterie und Zweitgerät Umwelt: Temperatur wenn im Gebrauch: 0-50 Grad C (232 bis 122 Grad C) Temperatur wenn nicht im Gebrauch: -10 bis 60 Grad C. (14 - 140 Grad F) Luftfeuchtigkeit: 10% bis 90%, nicht kondensierent.
- Seite 20 Extras LB32 - 24“, F aufsteckbares Krokodilklemmenset (Benutzung mit TP315) TP20 - 7.2“ Kabelbaum mit fehlerfreien Positionen 6 Steckern, gegenpolig geschaltet. Benutzung des Schaltplans mit Test 2, 4 oder 6 Pin Telefondrahte. Kann mit RJ45 (8 Positionen) Steckern benutzt werden ohne die Pins und Verbindungen zu beschädigen.
-
Seite 21: Garantie
Stadtmüll entsorgt werden und sollte in Übereinstimmung mit Ihren landesüblichen Vorschriften getrennt und gesammelt werden. In der Europäischen Union kann alles Gerät, dass von JDSU nach dem 13.8.2005 gekauft wurde, zwecks Entsorgung am Ende der Brauchbarkeitsdauer zurückgegeben werden. JDSU wird sicherstellen, dass alle zurückgegebenen Abfall-Geräte auf umweltfreundliche Weise... - Seite 22 Rückgaberichtlinien) sowie Informationen zur Garantie. - “Kundendienst (Standardleistungen)“ - “Informationen zur Garantie” Kundendienst (Standardleistungen) Der Kundendienst begleitet den Kauf eines jeden JDSU Produkts. Der Service des Kundendienstes besteht aus: – Technische Unterstützung (während der Geschäftszeiten) – Gerätereparatur (Reparatur auf Garantie, Einstellen und Aufrüstung)
- Seite 23 übernimmt keine Haftung für entstandene Transportschäden. Die Sendung muss sichtbar mit der Rückgabeberechtigungsnummer oder Referenznummer an der Außenseite gekennzeichnet sein. Der Kunde muss die Sendung vorfrankiert und versichert an JDSU absenden. Informationen zur Garantie JDSU garantiert, dass seine Produkte fehlerfrei in Material und Verarbeitung sind.
-
Seite 24: Kontaktinformationen
Fax:+1 805 383 1595 Lateinamerika Tel: +55 11 5503 3800 Fax:+55 11 5505 1598 Asien Pazifik Tel: +852 2892 0990 Fax:+852 2892 0770 Europa, Mittlerer Osten, Asien Tel: +49 7121 86 2222 Fax:+49 7121 86 1222 Kundendienst www.jdsu.com/Kundendienst TU9856-1 (Rev B – 4/07)
