ULTRAMATCH PRO SRC2496 Bedienungsanleitung
Im Grunde handelt es sich um die gleiche Verkabelung wie sie auch
bei unsymmetrischen Audioverbindungen an HiFi-Anlagen üblich ist,
beispielsweise zwischen CD-Player und Verstärker.
Bei Längen unter 10 m macht sich handelsübliches koaxiales Line-Kabel nicht
negativ bemerkbar. Sie sollten jedoch auf XLR ausweichen, falls größere Strecken
überwunden werden müssen.
5.3.3 Optische verbindung
Die optischen Ein- und Ausgänge in Toslink-Ausführung sind ebenfalls nicht an
das S/PDIF-Format gebunden. Sie akzeptieren und liefern Datenströme sowohl
im Professional- als auch im Consumer-Format.

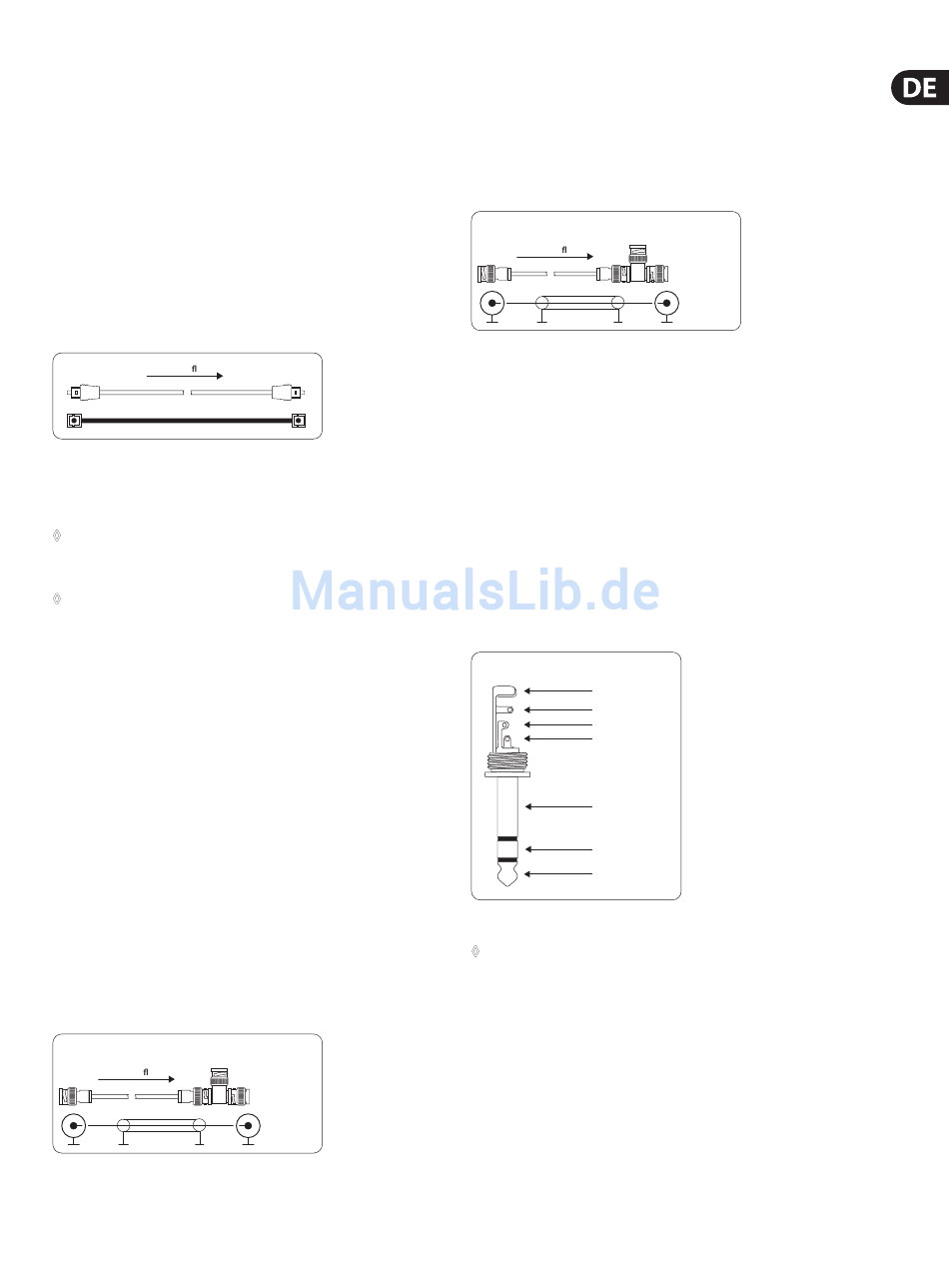

Die folgende Abbildung zeigt Ihnen den richtigen Anschluss der optischen
Eingangs- und Ausgangsverbindungen.
device A
signal ow
optical output
Abb. 5.5: Optische Anschlussweise des ULTRAMATCH PRO per Toslink
Optische Verbindungen sind naturgemäß unempfindlich gegenüber elektrischen
Störfeldern, problemlos zu verkabeln und erstaunlich robust.
◊
Viele Consumer-Geräte erfordern unbedingt das Consumer-Format
an ihrem optischen Eingang, ansonsten verweigern sie die Annahme
des Signals.
◊
Das ADAT-Mehrspurformat kann weder durch geschleift
noch konvertiert werden, da es vom ULTRAMATCH PRO nicht
unterstützt wird. *(ADAT ist ein eingetragenes Warenzeichen der
Alesis Corporation)
5.3.4 Wordclock
Der rückseitige BNC-Anschluss erlaubt bei Einspeisung eines Wordclock-Signals
die externe Synchronisation des ULTRAMATCH PRO. Wordclock-Signale werden
üblicherweise in Netzwerktechnologie verteilt, also mit 75 Ohm Koaxkabel,
BNC-T-Adaptern und Abschlusswiderständen weitergeleitet und terminiert.
Als Verbindungskabel finden normalerweise fertig konfektionierte BNC-Kabel
Verwendung. Um dem Anwender hier maximale Flexibilität zu bieten, ist der
BNC-Eingang des ULTRAMATCH PRO hochohmig ausgelegt, also nicht mit einem
internen 75 Ohm Abschlusswiderstand versehen. Bildet er das letzte Glied in
einer Kette mehrerer Geräte, ist ein T-Stück auf die BNC-Buchse zu setzen. An ein
Ende des T-Stücks kommt dann ein 75 Ohm Abschlusswiderstand (in Form
eines kurzen BNC-Steckers), ans andere Ende das BNC-Kabel vom Wordclock
liefernden „Master".
Die folgende Abbildung zeigt Ihnen den richtigen Anschluss des
unsymmetrischen Wordclock-Eingangs. Da es sich um die gleiche Verkabelung
handelt, wie sie auch bei Netzwerken in der Computer-Technik üblich ist,
erhalten Sie entsprechendes Zubehör (konfektioniertes Kabel, T-Stücke,
Abschluss widerstände) auch im Computer-Fachhandel.
Word clock output
Word clock input
device A
ULTRAMATCH
signal ow
Abb. 5.6: Unsymmetrische Anschlussweise (Endabschluss) des Wordclock-Eingangs am
ULTRAMATCH PRO
ULTRAMATCH PRO
optical input
terminating
resistor
Befindet sich der ULTRAMATCH PRO innerhalb einer Kette mit Wordclock
versorgter Geräte, so wird ihm das Wordclock-Signal ebenfalls mittels eines
T-Stücks zugeführt und an der anderen Seite des T-Stücks zum nächsten Gerät
mit einem weiteren BNC-Kabel weitergeleitet. Das letzte Gerät dieser Kette ist
dann wieder wie oben beschrieben mittels T-Stück und 75 Ohm abzuschließen.
Manche Geräte besitzen auch einen schaltbaren Abschlusswiderstand, in diesem
Fall entfallen dort Abschluss widerstand und T-Stück.
Word clock output
Word clock input
device A
ULTRAMATCH
signal ow
Abb. 5.7: Unsymmetrische Anschlussweise (Durchschleifen) des Wordclock-Eingangs
5.3.5 Verbindung über adapter
In bestimmten Fällen kann es sinnvoll sein, die Ein- und Ausgänge des
ULTRAMATCH PRO über Kabeladapter mit anderen Geräten zu verbinden.
Wenn Sie beispielsweise zwei DAT-Recorder gleichzeitig anschließen möchten
und beide nur einen Cinch-(S/PDIF)-Anschluss besitzen, lässt sich ein DAT-
Recorder über einen Cinch-XLR-Adapter problemlos an den ULTRAMATCH PRO
anschließen. Die richtige Belegung eines Adapterkabels für diesen Zweck können
Sie aus Abb. 5.2 entnehmen.
5.4 Kopfhörerausgang
Der Kopfhörerausgang an der Frontseite des SRC2496 ist als
Stereoklinkenbuchse ausgeführt. Die Belegung eines ent sprechenden
Steckers ist in Abb. 5.8 dargestellt.
¼" TRS headphones connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
right signal
tip
left signal
Abb. 5.8: Richtige Belegung für die Zuleitung zum Kopfhörer
◊
Wir möchten Sie darauf hinweisen, dass hohe Lautstärken Ihr Gehör
schädigen und/oder Ihren Kopfhörer beschädigen können. Drehen Sie
den PHONES-Regler auf Linksanschlag, bevor Sie das Gerät einschalten.
Achten Sie stets auf eine angemessene Lautstärke.
