F-CONTROL AUDIO FCA202 Bedienungsanleitung
tip
hot (+ve)
ring
cold (-ve)
sleeve
ground/shield
tip
ring
sleeve
strain relief clamp
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
cold (-ve)
tip
hot (+ve)

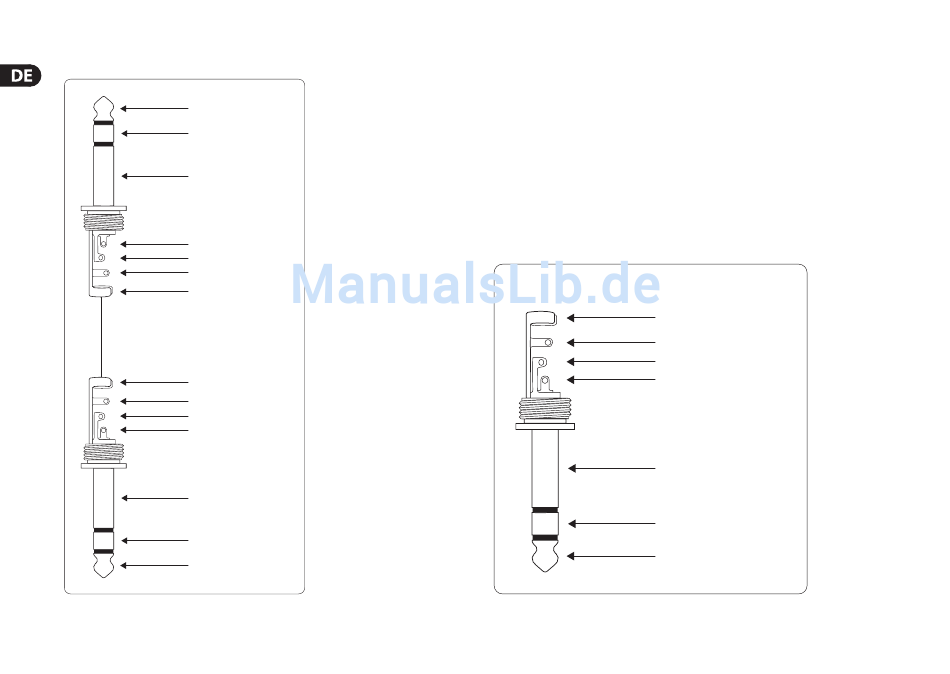

Abb. 5.2: Symmetrisches Klinkenkabel mit Stereoklinkensteckern
5.2 Kopfhöreranschluss
Das FCA202 verfügt über einen Anschluss für einen
Kopfhörer. Hier können Sie jeden handelsüblichen
Stereokopfhörer mit 6,3-mm-Klinkenstecker anschließen.
Für 3,5-mm-Klinkenanschlüsse benötigen Sie einen geeigneten
Adapter. Die notwendige Steckerbelegung können Sie der
folgenden Abbildung entnehmen.
¼" TRS headphones connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
right signal
tip
left signal
Abb. 5.3: Belegung des Stereoklinkensteckers für einen Kopfhörer
