10 U-CONTROL UCA202 Bedienungsanleitung
tip
sleeve
shield

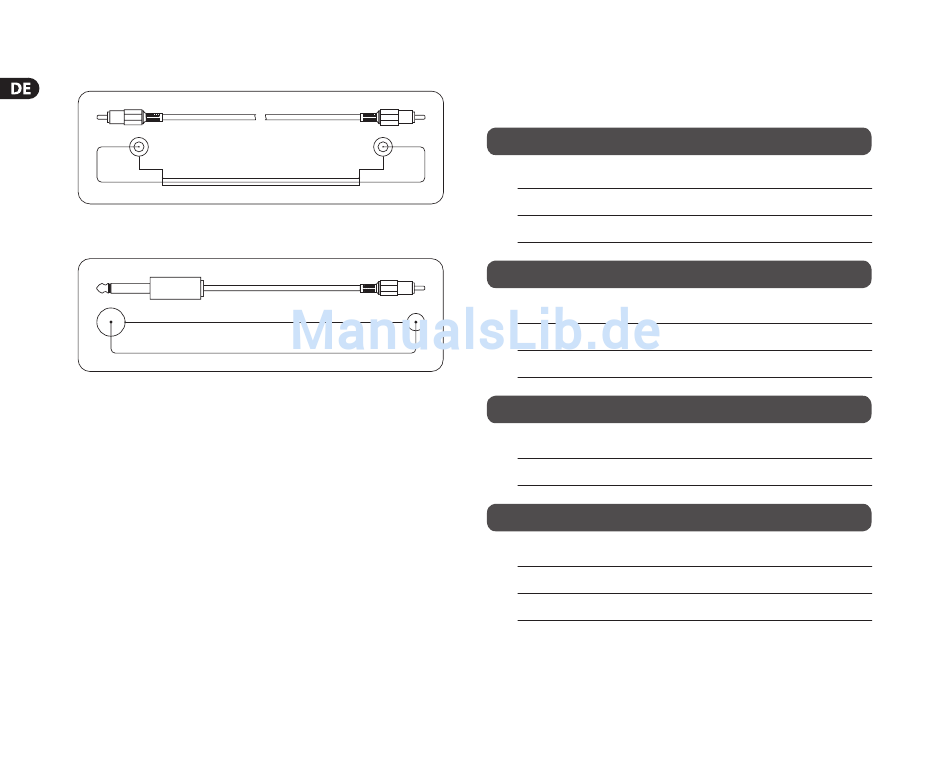

Abb. 5.1: Die Verdrahtung eines Cinchkabels
sleeve
tip
Abb. 5.2: Die Verdrahtung eines MONO Adapters
5.2 Kopfhöreranschluss
Das UCA 202 verfügt über einen Anschluss für einen Kopfhörer.
Hier können Sie jeden handelsüblichen Stereokopfhörer mit
3,5-mm-Stereoklinkenstecker anschließen.
6. Technische Daten
tip
Line In
sleeve
Connectors
Input impedance
Max. input level
Line Out
Connectors
sleeve
Output impedance
tip
Max. output level
Digital Output
Socket
Output format
Phones Out
Socket
Output impedance
Max. output pegel
RCA, unbalanced
approx. 27 kΩ
2 dBV
RCA, unbalanced
approx. 400 Ω
2 dBV
Toslink, optical cable
S/PDIF
1⁄8" TRS stereo jack
approx. 50 Ω
-2 dBu, 2 x 3,7 mW @ 100 Ω
