F-CONTROL AUDIO FCA202 Bedienungsanleitung
3.2 Rückseite
(5)
(6)

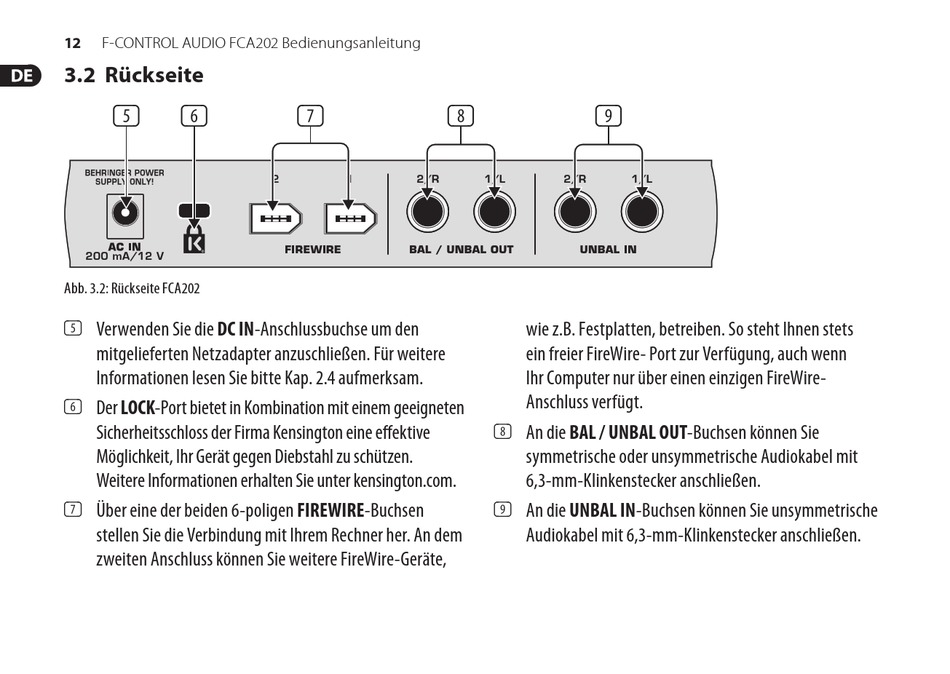

Abb. 3.2: Rückseite FCA202
(5) Verwenden Sie die DC IN-Anschlussbuchse um den
mitgelieferten Netzadapter anzuschließen. Für weitere
Informationen lesen Sie bitte Kap. 2.4 aufmerksam.
(6) Der LOCK-Port bietet in Kombination mit einem geeigneten
Sicherheitsschloss der Firma Kensington eine effektive
Möglichkeit, Ihr Gerät gegen Diebstahl zu schützen.
Weitere Informationen erhalten Sie unter kensington.com.
(7) Über eine der beiden 6-poligen FIREWIRE-Buchsen
stellen Sie die Verbindung mit Ihrem Rechner her. An dem
zweiten Anschluss können Sie weitere FireWire-Geräte,
(7)
(8)
(9)
wie z.B. Festplatten, betreiben. So steht Ihnen stets
ein freier FireWire- Port zur Verfügung, auch wenn
Ihr Computer nur über einen einzigen FireWire-
Anschluss verfügt.
(8) An die BAL / UNBAL OUT-Buchsen können Sie
symmetrische oder unsymmetrische Audiokabel mit
6,3-mm-Klinkenstecker anschließen.
(9) An die UNBAL IN-Buchsen können Sie unsymmetrische
Audiokabel mit 6,3-mm-Klinkenstecker anschließen.
