3. Bedienungselemente
und Anschlüsse
3.1 Frontseite
(1)
LED
(2)

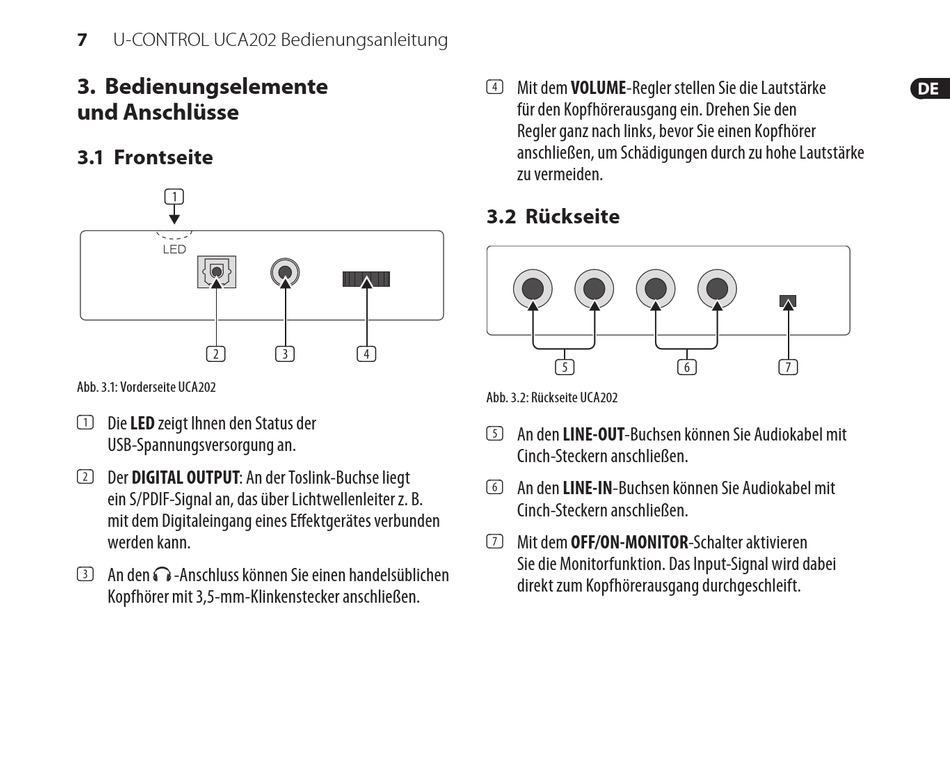

Abb. 3.1: Vorderseite UCA202
(1) Die LED zeigt Ihnen den Status der
USB-Spannungsversorgung an.
(2) Der DIGITAL OUTPUT: An der Toslink-Buchse liegt
ein S/PDIF-Signal an, das über Lichtwellenleiter z. B.
mit dem Digitaleingang eines Eff ektgerätes verbunden
werden kann.
(3) An den
-Anschluss können Sie einen handelsüblichen
Kopfhörer mit 3,5-mm-Klinkenstecker anschließen.
(3) (4)
(4) Mit dem VOLUME-Regler stellen Sie die Lautstärke
für den Kopfhörerausgang ein. Drehen Sie den
Regler ganz nach links, bevor Sie einen Kopfhörer
anschließen, um Schädigungen durch zu hohe Lautstärke
zu vermeiden.
3.2 Rückseite
(5)
Abb. 3.2: Rückseite UCA202
(5) An den LINE-OUT-Buchsen können Sie Audiokabel mit
Cinch-Steckern anschließen.
(6) An den LINE-IN-Buchsen können Sie Audiokabel mit
Cinch-Steckern anschließen.
(7) Mit dem OFF/ON-MONITOR-Schalter aktivieren
Sie die Monitorfunktion. Das Input-Signal wird dabei
direkt zum Kopfhörerausgang durchgeschleift.
(6) (7)
